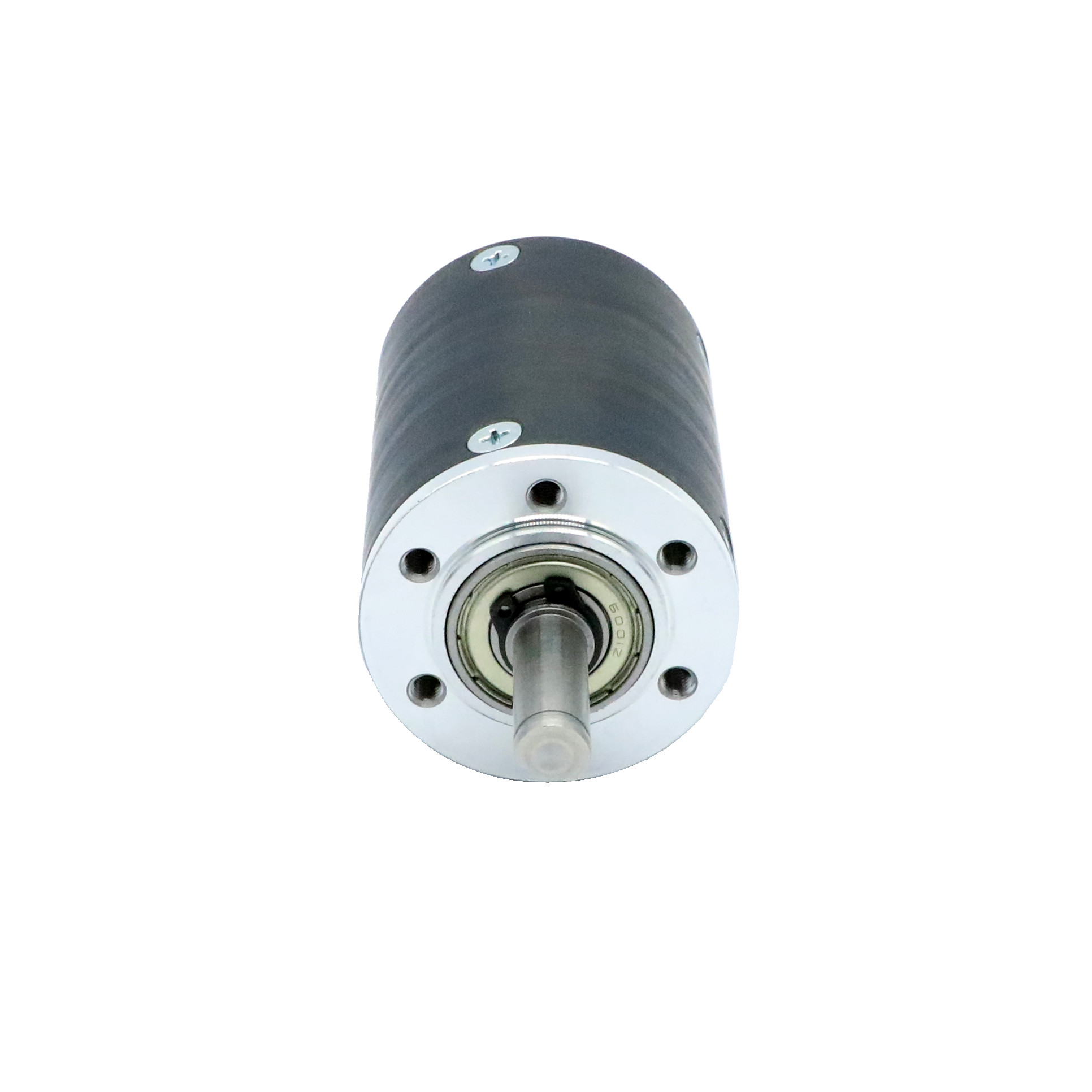

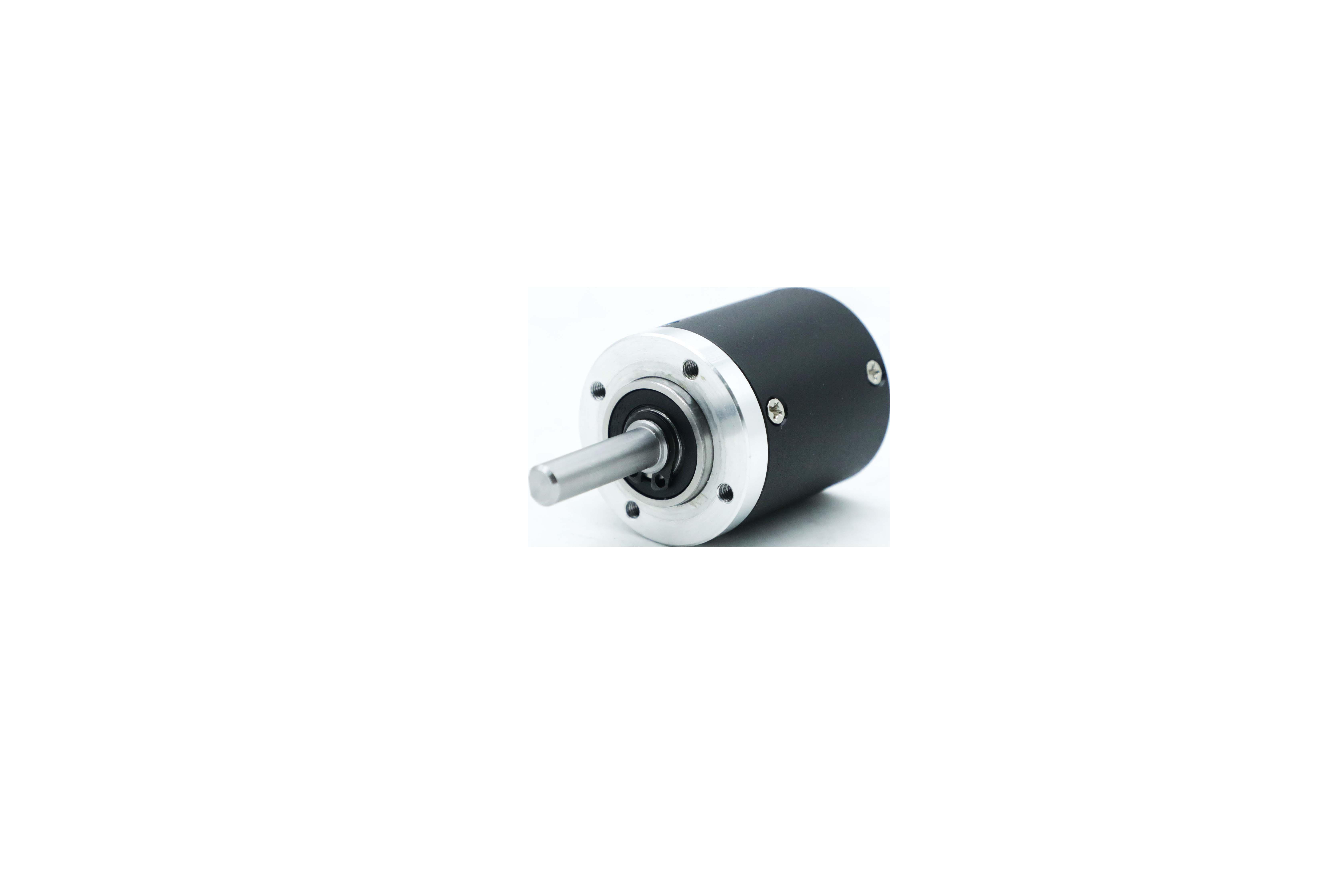

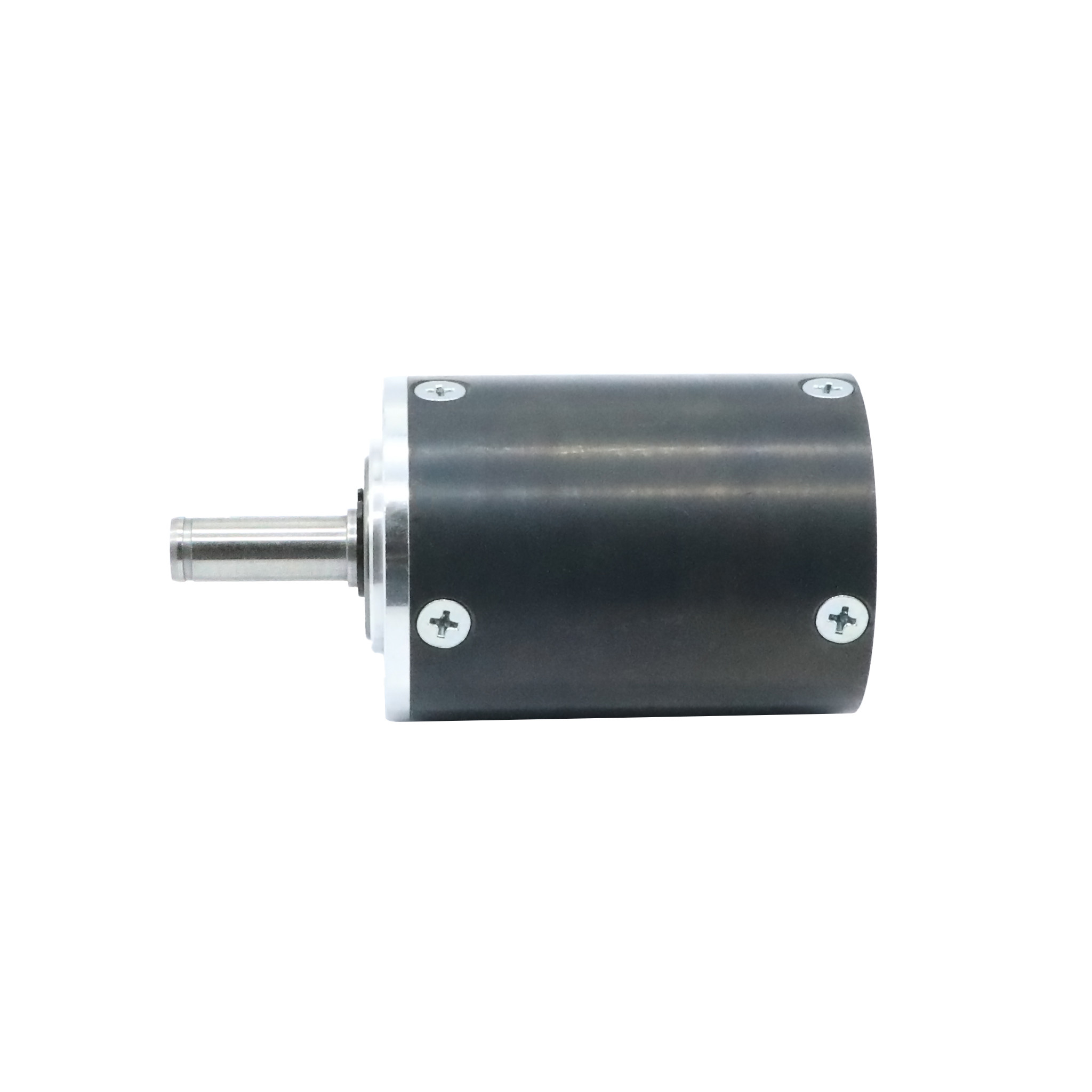

32 एमएम गियरबॉक्स 2.5 एनएम कम शोर ब्रेक के साथ चिकित्सा उपकरण के लिए
| Place of Origin | Changzhou |
|---|---|
| ब्रांड नाम | Hetai |
| प्रमाणन | CE ISO |
| मॉडल संख्या | PG32A-PM-ST |
| Minimum Order Quantity | 50 |
| पैकेजिंग विवरण | भीतरी फोम बॉक्स, फूस के साथ गत्ते का डिब्बा |
| प्रसव के समय | 30 दिन |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| दस्ता अक्षीय भार | ≤30 | घर निर्माण की सामग्री | पाउडर धातुकर्म |
|---|---|---|---|
| शाफ्ट का थ्रस्ट प्ले | ≤0.3 | शाफ़्ट का रेडियल प्ले | ≤0.07 |
| (एन) शाफ्ट प्रेस फिट बल अधिकतम | ≤300 | नो-लोड पर प्रतिक्रिया | ≤1.5° |
| रेडियल लोड 10 मिमी निकला हुआ किनारा | ≤ 80 | वजन | 87 जी |
| प्रमुखता देना | 32 एमएम गियरबॉक्स,कम शोर गियरबॉक्स,चिकित्सा उपकरण गियरबॉक्स |
||
उत्पाद विवरण
की डाउन लोड डेटा शीट :PG32A-PM-ST.pdf
उत्पाद का वर्णन:
यह एक32 मिमीछोटे उपकरणों और उच्च परिशुद्धता अनुप्रयोगों के लिए डिज़ाइन किया गया व्यास घटाने वाला गियरबॉक्स।
इसका बाहरी आवरण उन्नत पाउडर धातु विज्ञान तकनीक का उपयोग करके निर्मित किया गया है, जिससे संरचनात्मक मजबूती और स्थायित्व सुनिश्चित होता है।
मोटर में एक मंदी समारोह शामिल है, जिससे आउटपुट टॉर्क बड़ा और गति अधिक स्थिर हो जाती है।यह विभिन्न अवसरों के लिए उपयुक्त है जिसमें सटीक नियंत्रण और कुशल संचरण की आवश्यकता होती है.
विशेषताएं:
कॉम्पैक्ट डिजाइनःव्यास केवल 32 मिमी है, लंबाई 29.7 मिमी से 43.1 मिमी तक है, और वजन 87 ग्राम से 129 ग्राम तक है, जिससे यह सीमित स्थान वाले स्थापना वातावरण के लिए आदर्श है।
उच्च प्रदर्शन सामग्रीःखोल पाउडर धातु विज्ञान सामग्री से बना है, जो न केवल समग्र यांत्रिक शक्ति में सुधार करता है, बल्कि अच्छी पहनने के प्रतिरोध और संक्षारण प्रतिरोध भी है।
उच्च भार सहन करने की क्षमताःरेडियल भार 80N से अधिक नहीं है, अक्षीय भार 30N से अधिक नहीं है, और धुरी की अधिकतम दबाने बल 300N से अधिक नहीं है,भारी भार की स्थिति में मोटर के स्थिर संचालन को सुनिश्चित करना.
सटीक संचरणःरिफ्लेक्स 1.5° से कम या बराबर है, उच्च परिशुद्धता ट्रांसमिशन और स्थिति सटीकता सुनिश्चित करता है।
व्यापक कमी अनुपात सीमाःघटाव अनुपात 1 से होता हैः3.7 से 1:190.1विभिन्न अनुप्रयोग परिदृश्यों को पूरा करने के लिए विशिष्ट आवश्यकताओं के अनुसार उपयुक्त कमी अनुपात का चयन किया जा सकता है।
उच्च दक्षताःइसकी दक्षता 90% से 72% के बीच है और यह उच्च गति पर काम करने पर भी कम ऊर्जा खपत और गर्मी उत्पादन बनाए रख सकती है।
उच्च टॉर्क आउटपुटःअधिकतम अनुमेय भार 2.5 एनएम है, और अधिकतम तत्काल अनुमेय भार 7.5 एनएम है। यह उच्च टॉर्क आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
तकनीकी मापदंडः
कटौती अनुपात |
पूर्ण कमी अनुपात |
नामित सहिष्णुताTorque (एनएम) |
क्षणिक सहिष्णुताTorque (एनएम) |
दक्षता (%) |
लम्बाई (एमएम) |
वजन घ) |
संख्या गियरट्रेन |
| 1:3.7 | 1:35 | 0.3 | 1 | 90 | 29.7 | 83 | 1 |
| 1:4.8 | 1:4 | ||||||
| 1:5.7 | 1:4 | ||||||
| 1:13.8 | 1:137 | 1.2 | 3.5 | 80% | 36.4 | 108 | 2 |
| 1:17.8 | 1:17 | ||||||
| 1:21.4 | 1:215 | ||||||
| 1:23.0 | 1:23 | ||||||
| 1:27.6 | 1:27 | ||||||
| 1:79.3 | 1:79 | 2.5 | 7.5 | 72% | 43.1 | 129 | 3 |
| 1:85.6 | 1:851 | ||||||
| 1:102.5 | 1:102 | ||||||
| 1:110.6 | 1:1107 | ||||||
| 1:122.8 | 1:1225 | ||||||
| 1:132.5 | 1:132 | ||||||
| 1/158.7 | 1:1587 | ||||||
| 1/190.1 | 1:1902 |
अनुप्रयोग:
इस कमी गियरबॉक्स मोटर का व्यापक रूप से विभिन्न छोटे उपकरणों और उच्च परिशुद्धता ट्रांसमिशन सिस्टम में उपयोग किया जाता है, जिसमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
- स्वचालन उपकरण:जैसे रोबोट जोड़, सटीक विधानसभा उपकरण आदि।
- चिकित्सा उपकरण:जैसे कि सर्जिकल उपकरण, पुनर्वास उपकरण आदि।
- उपभोक्ता इलेक्ट्रॉनिक्सजैसे कि स्मार्ट डोर लॉक, कैमरा हेड आदि।
- प्रयोगशाला उपकरण: जैसे कि सटीक माप उपकरण, विश्लेषणात्मक उपकरण आदि।
अनुकूलन:
मोटर उत्पादों को अनुकूलित करने के लिए, ग्राहकों को विशिष्ट अनुप्रयोग आवश्यकताओं या स्थान की सीमाओं को पूरा करने की आवश्यकता हो सकती है। यहां कुछ अनुकूलन विकल्प दिए गए हैंः
तार अनुकूलनः
ग्राहकों को अपनी विशेष स्थापना परिदृश्यों या विद्युत लेआउट के अनुरूप विशिष्ट लंबाई या प्रकार के तारों की आवश्यकता हो सकती है। अनुकूलित तार बेहतर कनेक्टिविटी और विश्वसनीयता सुनिश्चित कर सकते हैं।
फ्लैंज अनुकूलनः
फ्लैंग्स महत्वपूर्ण घटक हैं जो मोटर्स को बाहरी यांत्रिक प्रणालियों से जोड़ते हैं। ग्राहक की आवश्यकताओं के अनुसार, फ्लैंग्स को विशिष्ट स्थापना आयामों के अनुरूप अनुकूलित किया जा सकता है,बोल्ट छेद का लेआउट, या विशेष सामग्री आवश्यकताएं।
शाफ्ट अनुकूलनः
ग्राहकों को विशिष्ट कनेक्शन आवश्यकताओं के अनुकूल या अन्य यांत्रिक घटकों के साथ फिट होने के लिए अनुकूलित शाफ्ट की आवश्यकता हो सकती है।
पेंच अनुकूलनः
पेंच कुछ मोटर प्रणालियों में महत्वपूर्ण घटक हैं, जैसे कि स्टेपर मोटर या रैखिक एक्ट्यूएटर। ग्राहकों को विशिष्ट पिच, व्यास, सामग्री को पूरा करने के लिए अनुकूलित पेंच की आवश्यकता हो सकती है,या संक्षारण प्रतिरोध आवश्यकताएं.
एन्कोडर अनुकूलनः
एन्कोडर का उपयोग मोटर रोटेशन की स्थिति और गति को मापने के लिए किया जाता है। अनुकूलित एन्कोडर विशिष्ट रिज़ॉल्यूशन, इंटरफ़ेस प्रकार, आवास सामग्री या पर्यावरणीय आवश्यकताओं को पूरा कर सकते हैं।
ब्रेक अनुकूलनः
ब्रेक का उपयोग मोटर्स को विशिष्ट स्थितियों में रोकने या रखने के लिए किया जाता है। अनुकूलित ब्रेक विशिष्ट ब्रेक बल, रिलीज़ समय, स्थापना विधियों,और ग्राहक की आवश्यकताओं के अनुसार अन्य कार्यक्षमताएं.
गियरबॉक्स अनुकूलनः
गियरबॉक्स का उपयोग मोटर्स की गति और टोक़ को समायोजित करने के लिए किया जाता है। विभिन्न प्रकार के गियरबॉक्स को अनुकूलित करने से विशिष्ट गति अनुपात, आउटपुट शाफ्ट कॉन्फ़िगरेशन, भार क्षमताओं,या शोर आवश्यकताएं.
अन्य अनुकूलन आवश्यकताएंः
ग्राहकों को अन्य अनुकूलन विकल्पों जैसे विशेष आवास डिजाइन, सुरक्षा रेटिंग, अनुकूलित लेबलिंग या पैकेजिंग आवश्यकताओं की भी आवश्यकता हो सकती है।इन अनुकूलन विकल्पों से ग्राहकों को उन मोटर उत्पादों को प्राप्त करने में मदद मिल सकती है जो उनकी विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करते हैं और विशेष वातावरण में उनके प्रदर्शन और विश्वसनीयता सुनिश्चित करते हैं.
