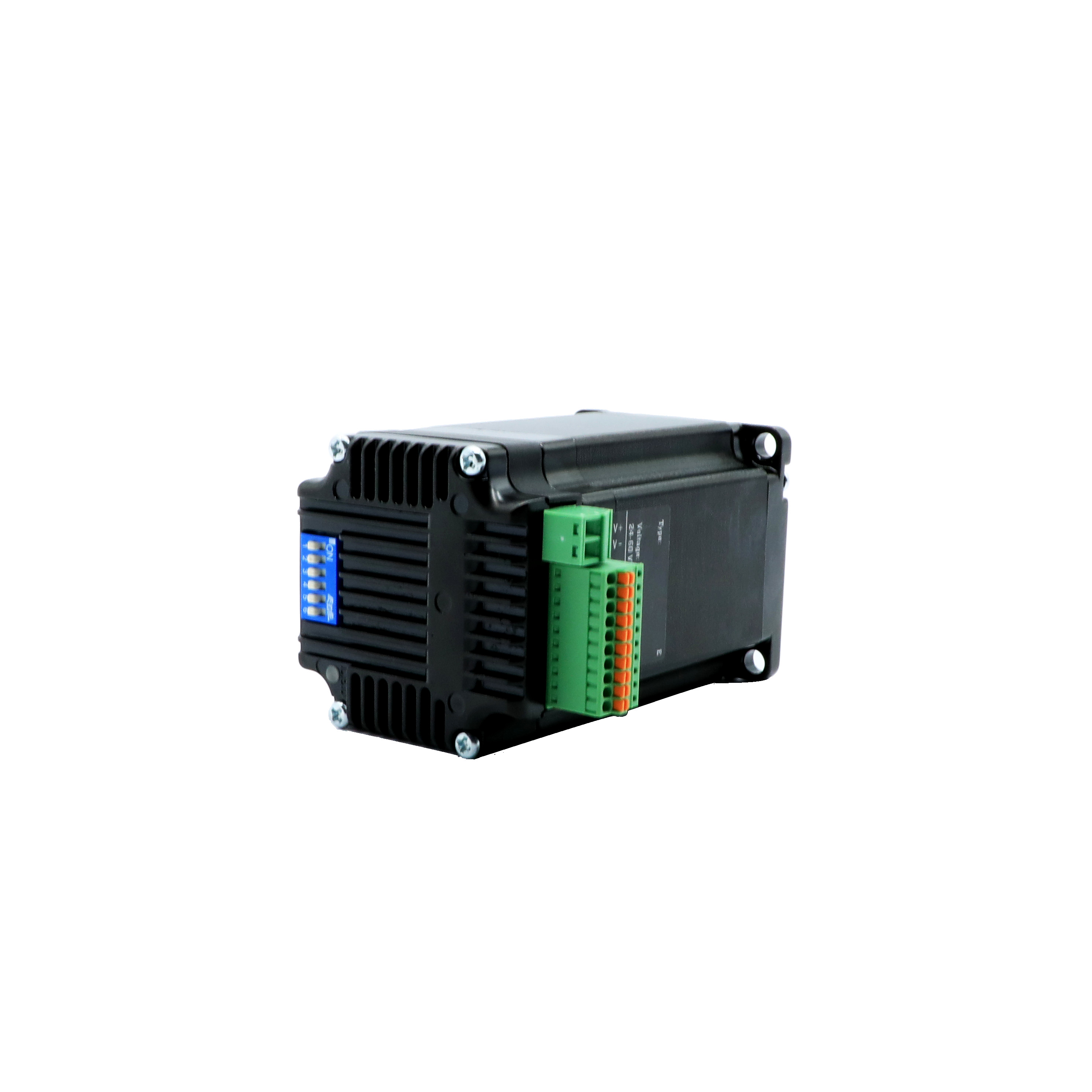

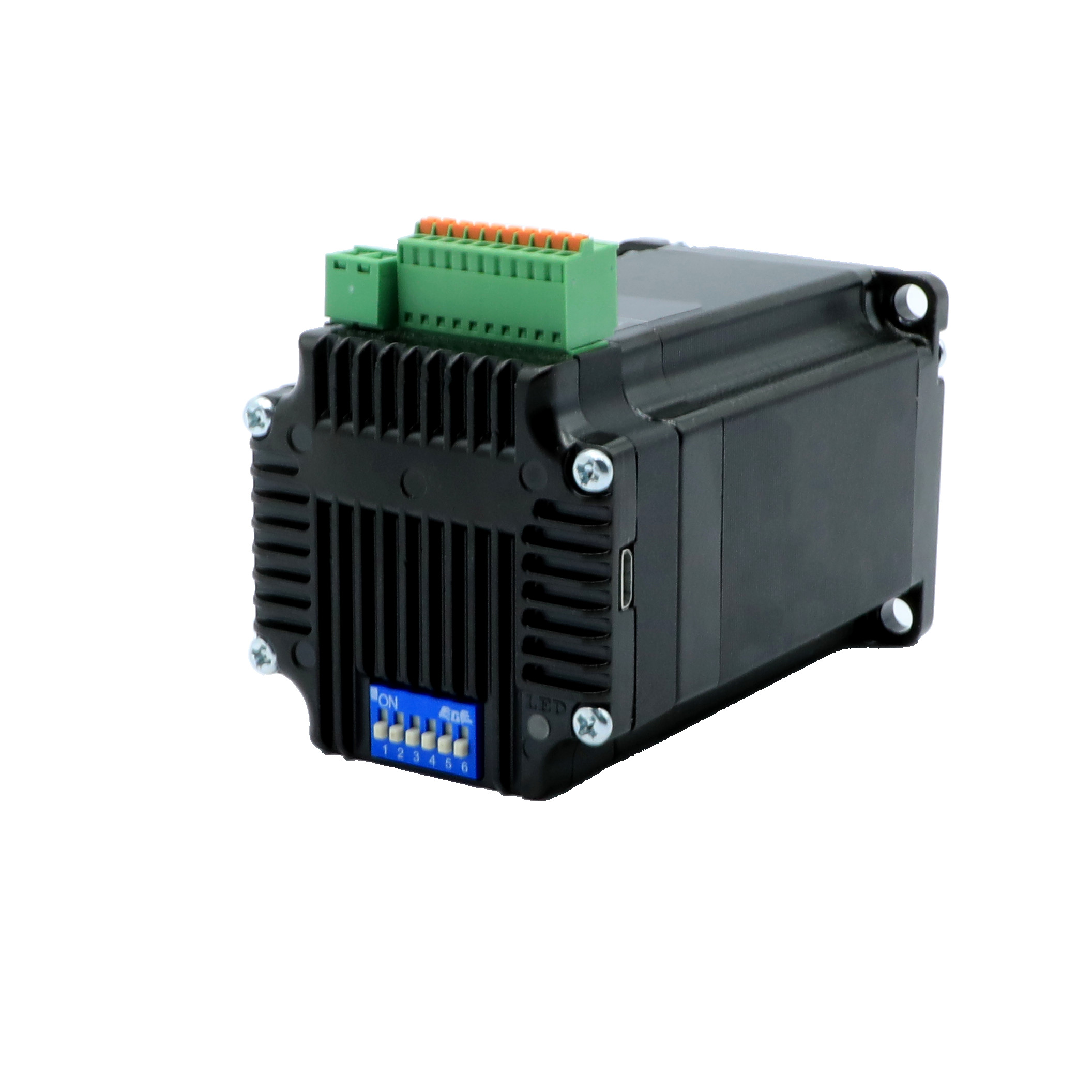

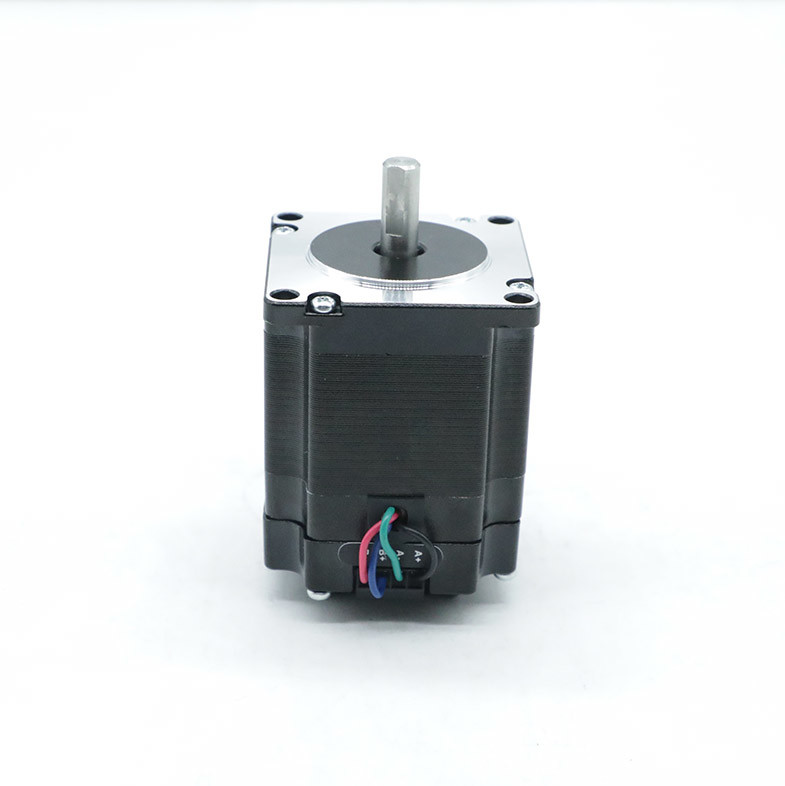

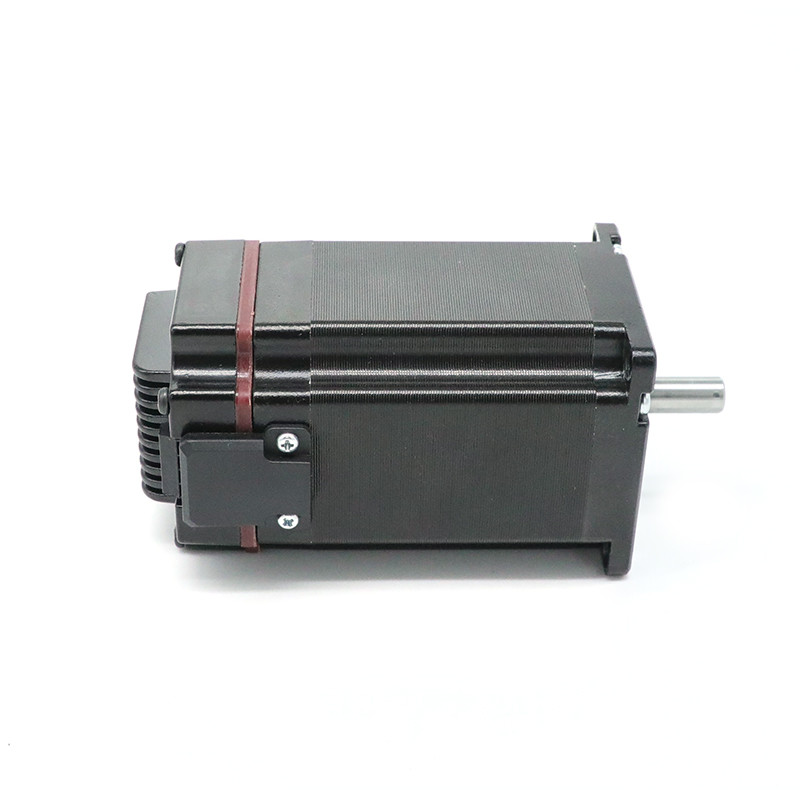

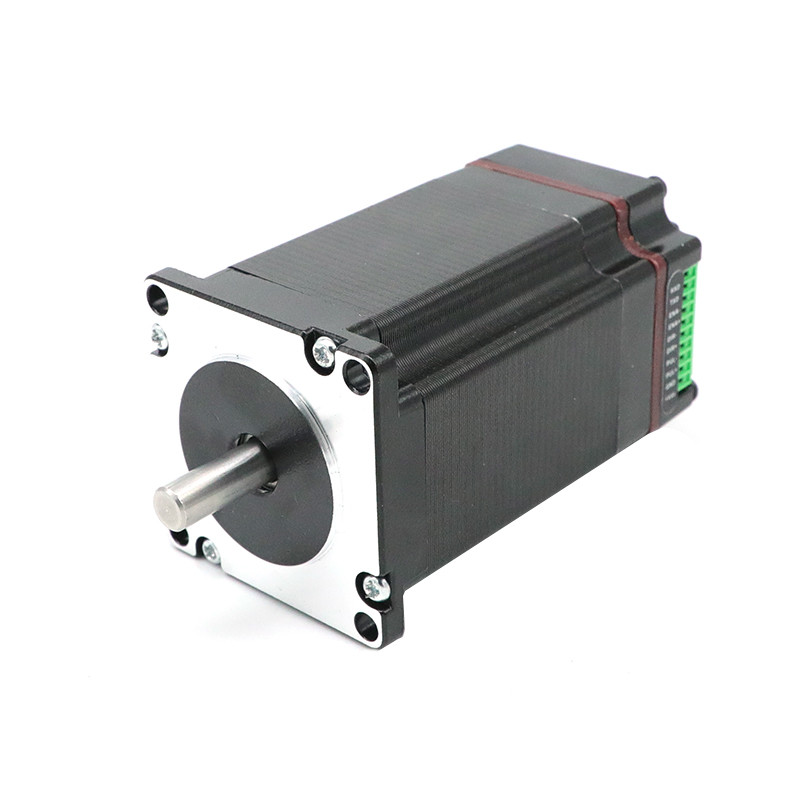

NEMA23 पल्स 3NM स्टेप एन्कोडर ड्राइव एकीकृत 57 मिमी यांत्रिक उपकरण के लिए

उत्पाद की विशेषताएं

हमारे IC57E एकीकृत मोटर उत्पाद को चुनने के लिए धन्यवाद। IC57E श्रृंखला एकीकृत मोटर ड्राइव और स्टेपर मोटर का एक आदर्श संयोजन है।

यह स्टेपर मोटर, एन्कोडर और ड्राइव तकनीक को पूरी तरह से एकीकृत करता है, जो न केवल स्थापना स्थान को बचाता है, बल्कि वायरिंग जटिलता को भी कम करता है।

सरल, यह आपको डिजाइन लागत और उत्पादन लागत बचाता है, और स्टेपर सिस्टम समाधानों का उपयोग करते समय आपकी पहली पसंद है। आईसी श्रृंखला भी ईसी श्रृंखला उत्पादों को विरासत में देती है।

इसमें नियंत्रण और ड्राइव को एकीकृत करने की उत्कृष्ट विशेषताएं हैं। इसे बाहरी पल्स और अंतर्निहित प्रोग्राम करने योग्य नियंत्रण द्वारा नियंत्रित किया जा सकता है।

उत्पाद की विशेषताएं

※ कार्यरत वोल्टेज सीमाः24-60V
※ ड्राइव आउटपुट वर्तमानः0.5~6.5A
※ नियंत्रण मोड
स्थिति मोडः पल्स दिशा नियंत्रण, डबल पल्स नियंत्रण, होस्ट कंप्यूटर कमांड नियंत्रण।
गति मोडः I/O गति नियंत्रण मोड, होस्ट कंप्यूटर कमांड नियंत्रण।
※ संचार विधिःटीटीएल
※ आउटपुट टॉर्क रेंजः0.8~3.0 एन.एम.
※ 1000-पंक्ति एन्कोडर प्रतिक्रिया
※ 3 डिजिटल इनपुट, उच्च स्तर सीधे 3.3~24V सीसी स्तर प्राप्त कर सकते हैं, अधिकतम आवृत्ति 300KHZ
स्वतंत्र डिजिटल आउटपुट का 1 सेट, कलेक्टर ओसी आउटपुट, अधिकतम प्रतिरोध वोल्टेज 30V, अधिकतम सिंक या आउटपुट करंट 50mA
※ स्टेप-कॉन्फिग सॉफ्टवेयर का उपयोग वास्तविक समय की निगरानी, अंतर्निहित प्रोग्रामिंग आदि के लिए किया जा सकता है।

उत्पाद फ़ंक्शन बॉक्स

ड्राइव पैरामीटर और उत्पाद चयन

अनुप्रयोग:

स्टेपर मोटर्स का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिनमें शामिल हैंः

दवा वितरण पंपों, परिशुद्धता सर्जिकल उपकरणों और इमेजिंग उपकरणों में पोजिशनिंग सिस्टम का नियंत्रण।

2.परिशुद्धता उपकरण:व्यापक रूप से प्रयोगशाला उपकरणों, ऑप्टिकल उपकरणों और मापने में लागू 1. चिकित्सा उपकरण:वे सटीक गति नियंत्रण और स्थिति प्राप्त करने के लिए सटीक उपकरणों के लिए चिकित्सा उपकरणों में व्यापक रूप से उपयोग किया जाता है.

3.उपभोक्ता इलेक्ट्रॉनिक्सःस्टेपर मोटर्स का उपयोग ऑटोमैटिक फोकसिंग कैमरों, 3 डी प्रिंटर, प्रेसिजन इलेक्ट्रॉनिक रेगुलेटर और अन्य उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों के बीच छोटे घरेलू रोबोट में किया जाता है।

4.ऑटोमोबाइल और एयरोस्पेसइनका उपयोग ऑटोमोबाइल में इंजन वाल्वों, एयरोस्पेस घटकों में सटीक नियंत्रण प्रणालियों और विमान और ड्रोन में सर्वो को नियंत्रित करने के लिए किया जाता है।

ये केवल स्टेपर मोटर के अनुप्रयोगों के कुछ उदाहरण हैं। उनकी उच्च परिशुद्धता, विश्वसनीयता और लचीलापन उन्हें कई उद्योगों का एक अनिवार्य हिस्सा बनाते हैं।अधिक अनुप्रयोग और कार्य अन्वेषण का इंतजार कर रहे हैं!

अनुकूलन:

मोटर उत्पादों को अनुकूलित करने के लिए, ग्राहकों को विशिष्ट अनुप्रयोग आवश्यकताओं या स्थान की सीमाओं को पूरा करने की आवश्यकता हो सकती है। यहां कुछ अनुकूलन विकल्प दिए गए हैंः

तार अनुकूलनः

ग्राहकों को अपनी विशेष स्थापना परिदृश्यों या विद्युत लेआउट के अनुरूप विशिष्ट लंबाई या प्रकार के तारों की आवश्यकता हो सकती है। अनुकूलित तार बेहतर कनेक्टिविटी और विश्वसनीयता सुनिश्चित कर सकते हैं।

फ्लैंज अनुकूलनः

फ्लैंग्स महत्वपूर्ण घटक हैं जो मोटर्स को बाहरी यांत्रिक प्रणालियों से जोड़ते हैं। ग्राहक की आवश्यकताओं के अनुसार, फ्लैंग्स को विशिष्ट स्थापना आयामों के अनुरूप अनुकूलित किया जा सकता है,बोल्ट छेद का लेआउट, या विशेष सामग्री आवश्यकताएं।

शाफ्ट अनुकूलनः

ग्राहकों को विशिष्ट कनेक्शन आवश्यकताओं के अनुकूल या अन्य यांत्रिक घटकों के साथ फिट होने के लिए अनुकूलित शाफ्ट की आवश्यकता हो सकती है।

पेंच अनुकूलनः

पेंच कुछ मोटर प्रणालियों में महत्वपूर्ण घटक हैं, जैसे कि स्टेपर मोटर या रैखिक एक्ट्यूएटर। ग्राहकों को विशिष्ट पिच, व्यास, सामग्री को पूरा करने के लिए अनुकूलित पेंच की आवश्यकता हो सकती है,या संक्षारण प्रतिरोध आवश्यकताएं.

एन्कोडर अनुकूलनः

एन्कोडर का उपयोग मोटर रोटेशन की स्थिति और गति को मापने के लिए किया जाता है। अनुकूलित एन्कोडर विशिष्ट रिज़ॉल्यूशन, इंटरफ़ेस प्रकार, आवास सामग्री या पर्यावरणीय आवश्यकताओं को पूरा कर सकते हैं।

ब्रेक अनुकूलनः

ब्रेक का उपयोग मोटर्स को विशिष्ट स्थितियों में रोकने या रखने के लिए किया जाता है। अनुकूलित ब्रेक विशिष्ट ब्रेक बल, रिलीज़ समय, स्थापना विधियों,और ग्राहक की आवश्यकताओं के अनुसार अन्य कार्यक्षमताएं.

गियरबॉक्स अनुकूलनः

गियरबॉक्स का उपयोग मोटर्स की गति और टॉर्क को समायोजित करने के लिए किया जाता है। विभिन्न प्रकार के गियरबॉक्स को अनुकूलित करने से विशिष्ट गति अनुपात, आउटपुट शाफ्ट कॉन्फ़िगरेशन, भार क्षमताओं,या शोर आवश्यकताएं.

अन्य अनुकूलन आवश्यकताएंः

ग्राहकों को अन्य अनुकूलन विकल्पों जैसे विशेष आवास डिजाइन, सुरक्षा रेटिंग, अनुकूलित लेबलिंग या पैकेजिंग आवश्यकताओं की भी आवश्यकता हो सकती है।इन अनुकूलन विकल्पों से ग्राहकों को उन मोटर उत्पादों को प्राप्त करने में मदद मिल सकती है जो उनकी विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करते हैं और विशेष वातावरण में उनके प्रदर्शन और विश्वसनीयता सुनिश्चित करते हैं.
