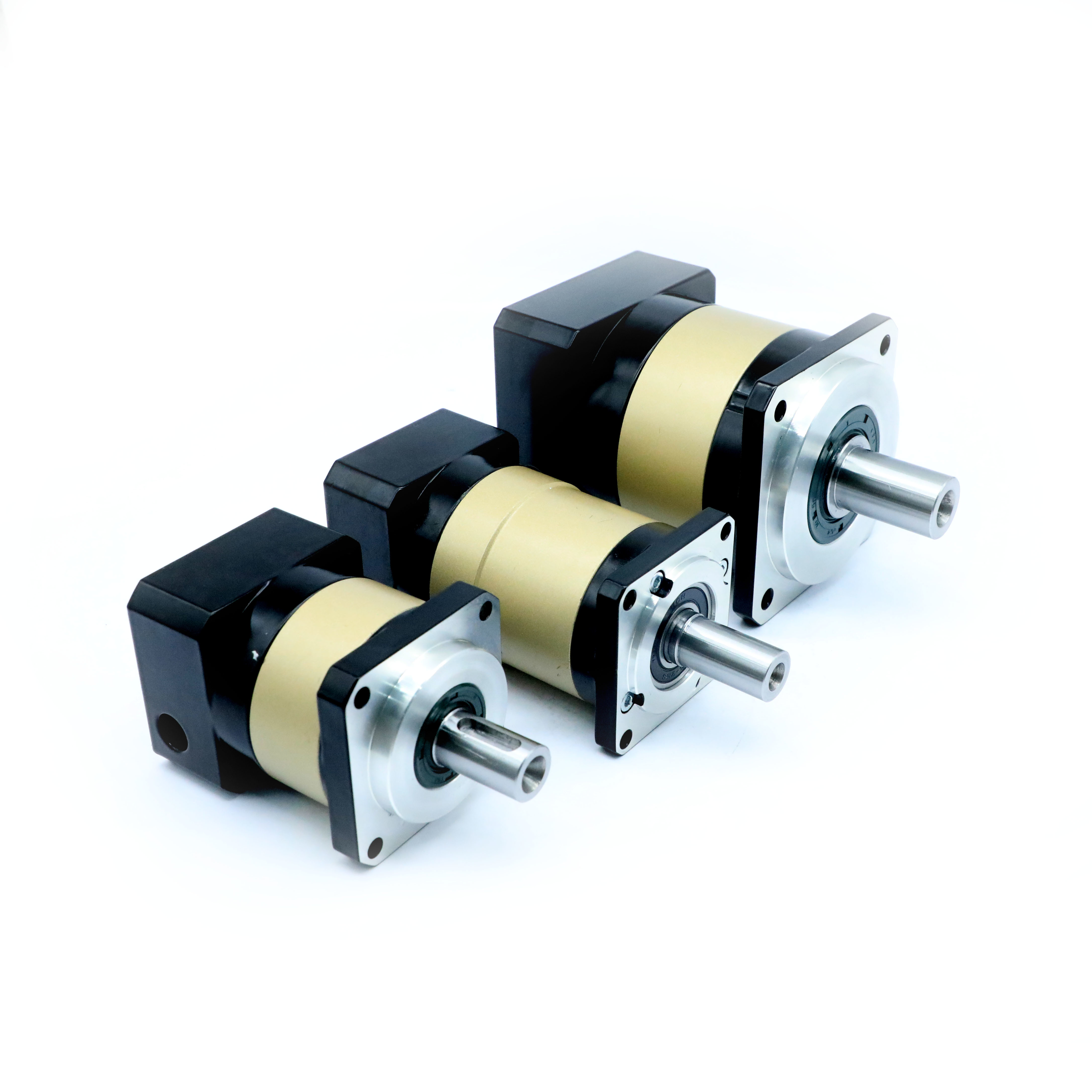

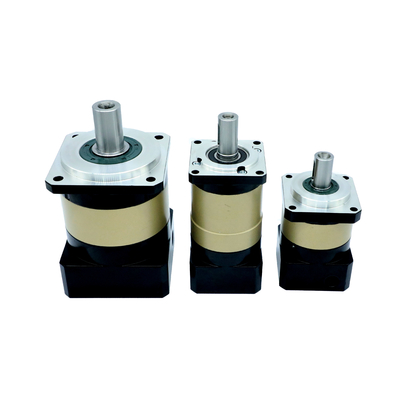

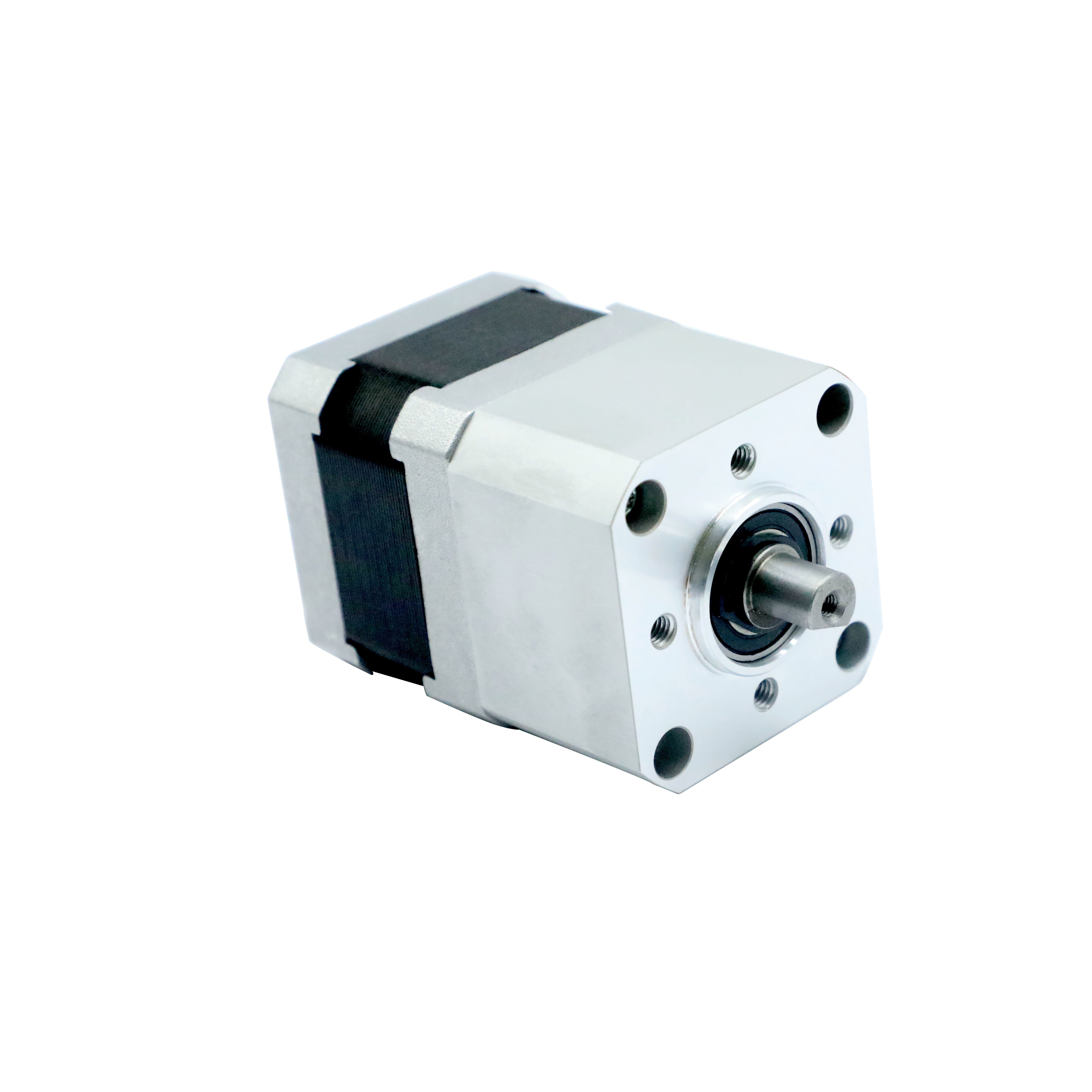

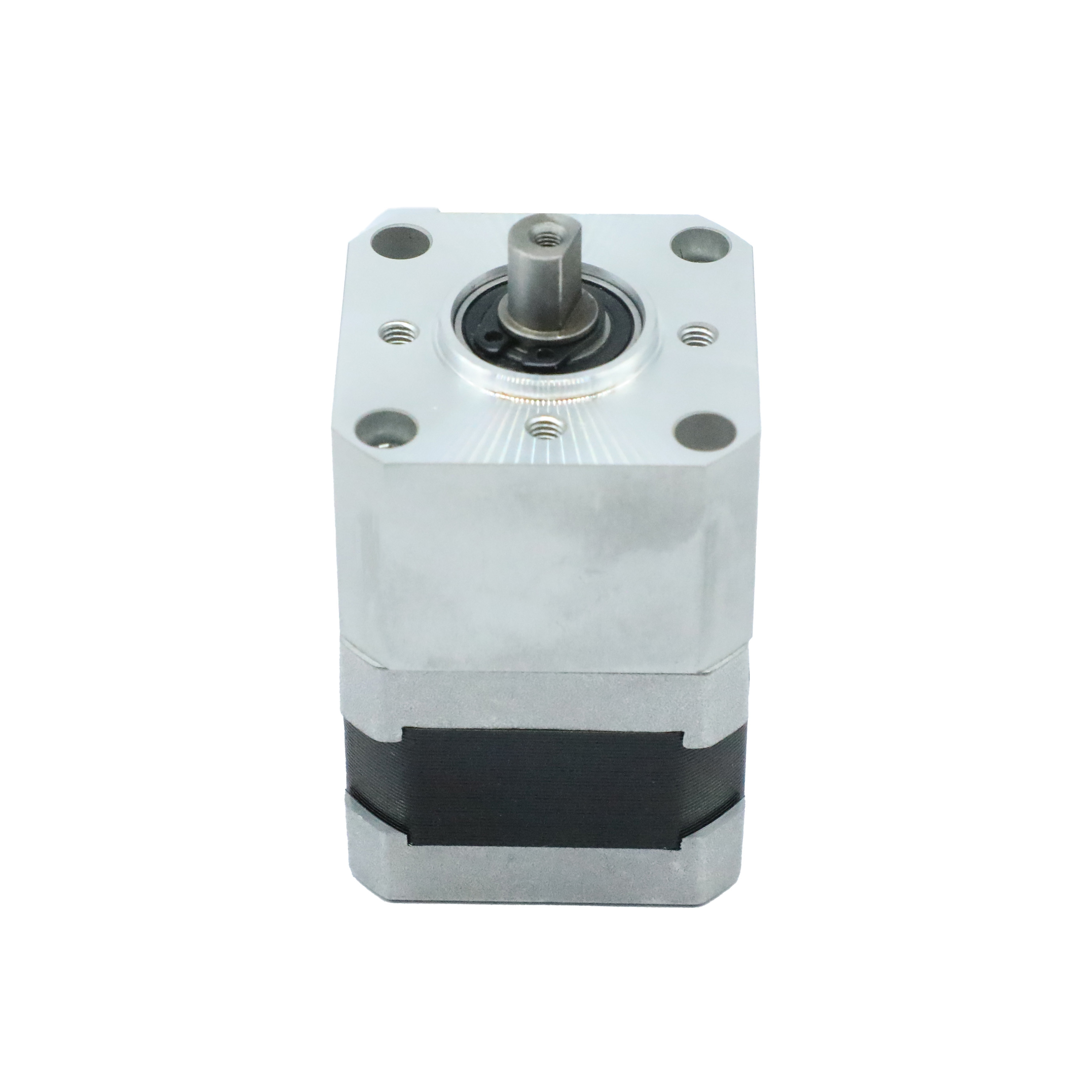

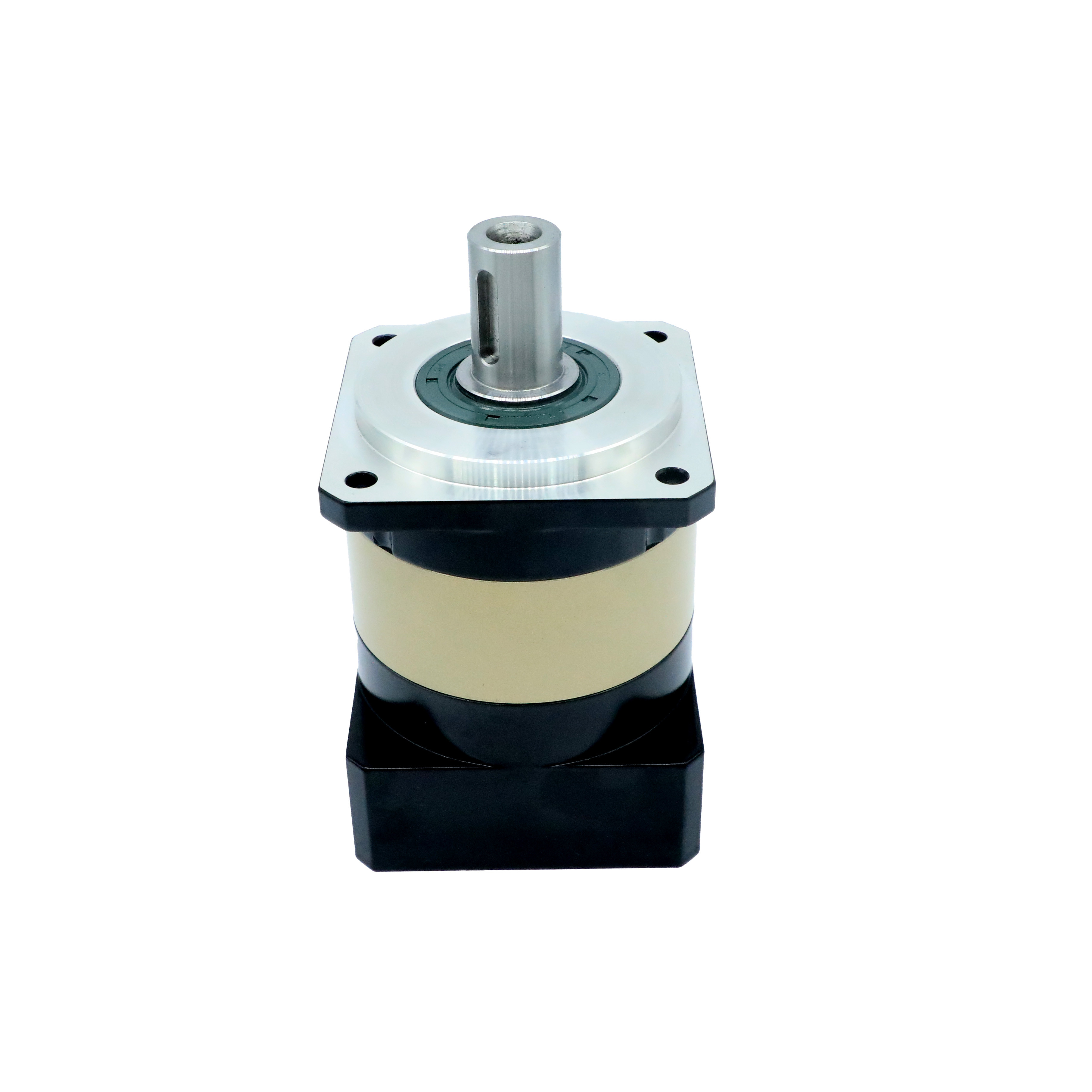

एनईएमए 17 टीबी42 5 आर्कमिन से कम प्रतिबाधा के साथ कुशल ग्रह घटक गियरबॉक्स

निम्न की डेटाशीट डाउनलोड करेंःटीबी उच्च परिशुद्धता गियरबॉक्स.pdf

उत्पाद का वर्णन:

हमारे ग्रह घटक गियरबॉक्स को कम शोर और कंपन के साथ अधिकतम दक्षता और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है। यह विनिर्माण,वाहनगियरबॉक्स उच्च परिशुद्धता वाले गियर से लैस है और 5 आर्कमिन से कम की बैकलैश प्रदान करने में सक्षम है। इसका शोर स्तर 65dB से कम है,और एक कंपन स्तर 5 मिमी/सेकंड से कमगियरबॉक्स को विशिष्ट अनुप्रयोग के आधार पर वायु शीतलन या तेल शीतलन द्वारा ठंडा किया जा सकता है।

हमारे ग्रहीय घटक गियरबॉक्स को उच्च प्रदर्शन और स्थायित्व प्रदान करने के लिए डिज़ाइन किया गया है।यह उच्च श्रेणी की सामग्री से बना है और यह सुनिश्चित करने के लिए कठोर गुणवत्ता नियंत्रण परीक्षणों से गुजरता है कि यह विश्वसनीय और लगातार प्रदर्शन करता हैगियरबॉक्स कई प्रकार के अनुप्रयोगों के लिए उपयुक्त है और इसे स्थापित करना और बनाए रखना आसान है। यह उन लोगों के लिए एक आदर्श विकल्प है जो एक विश्वसनीय और उच्च परिशुद्धता गियरबॉक्स की तलाश में हैं।



विशेषताएं:

• उत्पाद का नामःप्लैनेटरी रिड्यूसर गियरबॉक्स
• दक्षताः97% तक
• शोर स्तरः65dB से कम
• तापमानः-10°C~+90°C
• आउटपुट टॉर्क:588N.m तक
• जीवन काल:15000(S1), 30000(S5)



तकनीकी मापदंडः

विनिर्देश
एसपीईसी			चरण		अनुपात	TB042		TB060		TB090		टीबी115		टीबी142
						TE050		TE070		TE090		TE120		TE150
नामित आउटपुट टॉर्क. T2n(N-M			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
आपातकालीन स्टॉप टॉर्क T2not (N-M)			1,2		3~100	3 गुनारेटेड आउटपुट टॉर्क
रेट इनपुट स्पीड n	आरपीएम		1,2		3~100	3,000		3,000		3,000		2,000		2,000
अधिकतम इनपुट गति n	आरपीएम		1,2		3~100	5,000		5,000		5,000		4,000		3,000
सेवा जीवन **	ह्र		1,2		3~100	15000(S1),30000(S5)
ऑपरेटिंग टेम्प	°C		1,2		3~100	-10°C~+90°C
सुरक्षा			1,2		3~100	IP65
स्नेहन			1,2		3~100	सिंथेटिक वसा
माउंटिंग स्थिति			1,2		3~100	कोई भी दिशा
चल रहा शोर	डीबी ((2)		1,2		3~100	₹60		₹60		₹ 63		₹ 63		₹ 65
प्रभावकारिता	%		1		3~10	९७%
			2		15~100	₹95%



मैकेनिकल ड्राइंग:







अनुप्रयोग:

हेटाई का टीबी42 प्लैनेटरी रिड्यूसर गियरबॉक्स एक उच्च परिशुद्धता और टिकाऊ गियरबॉक्स है जिसे विभिन्न प्रकार के अनुप्रयोगों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है।टीबी 42 एक मजबूत स्टील सामग्री निर्माण है और 3000-5000rpm के इनपुट गति के लिए उपयुक्त हैइसमें 5 आर्कमिन से भी कम की प्रभावशाली प्रतिक्रिया है जो सटीक नियंत्रण और आंदोलन की अनुमति देती है।टीबी 42 3 से 100 के अनुपात में उपलब्ध है और या तो हवा या तेल शीतलन का उपयोग करके ठंडा किया जा सकता हैयह सीई और आईएसओ दोनों के साथ प्रमाणित है और न्यूनतम ऑर्डर मात्रा 50 है। टीबी 42 विभिन्न अनुप्रयोगों के लिए एक आदर्श विकल्प है, जिसमें औद्योगिक स्वचालन, रोबोटिक्स, चिकित्सा प्रौद्योगिकी,एयरोस्पेस, और अधिक।



अनुकूलन:

प्लैनेटरी रिड्यूसर गियरबॉक्स
ब्रांड नाम:हेटाई
मॉडल संख्याःTB42
उत्पत्ति का स्थान:चंगझोउ
प्रमाणनःसीई आईएसओ
न्यूनतम आदेश मात्राः50
अनुपात:3-100
इनपुट गतिः3000-5000rpm
आउटपुट टॉर्क:588N.m तक
ठंडा करने की विधि:हवा ठंडा, तेल ठंडा
सामग्रीःस्टील
मुख्य बिंदु:हमारा ग्रहीय रिड्यूसर गियरबॉक्स औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय और शक्तिशाली समाधान है। इसमें 3-100 अनुपात, 5000RPM तक की इनपुट गति और 588N.m तक का आउटपुट टॉर्क है।यह इस्पात से बना है और हवा ठंडा और तेल ठंडा तरीकों के साथ उपलब्ध हैयह सीई और आईएसओ प्रमाणित है और इसकी न्यूनतम ऑर्डर मात्रा 50 है।

सहायता एवं सेवाएं:

1. 24/7 ऑनलाइन तकनीकी सहायता

2- उत्पाद चयन और आवेदन पर विशेषज्ञ सलाह

3. साइट पर समस्या निवारण और रखरखाव

4. व्यापक मरम्मत और ओवरहाल सेवाएं

5. तकनीकी प्रशिक्षण और शिक्षा

6. OEM-अनुकूलित डिजाइन और विकास



अनुकूलन:

किस मोटर घटक को अनुकूलित किया जा सकता है?

अतिरिक्त कस्टम भागों में शामिल हैंः कस्टम शाफ्ट, मानक शाफ्ट, कुंजी शाफ्ट, डी-कट शाफ्ट, थ्रेडेड शाफ्ट, आदि।



1 कस्टम शाफ्ट

2 कस्टम फ्लैंग्स, फ्लैंग्स के आकार और फ्लैंग माउंटिंग छेद सहित

3 कस्टम प्रदर्शन

4 कस्टम आईपी रेटिंग

5 अनुकूलित इन्सुलेशन वर्ग

6 कस्टम केबल

7 कस्टम कनेक्टर

8 कस्टम एन्कोडर

9 कस्टम एकीकृत ड्राइव और ब्रेक
