| ब्रांड नाम: | HeTai |
| मॉडल संख्या: | 57BYGH श्रृंखला |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

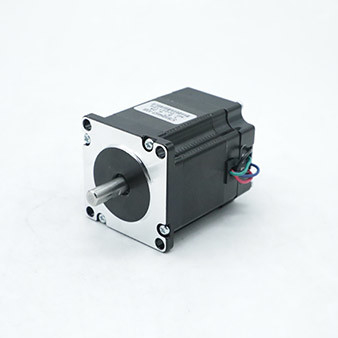

57BYGH एकीकृत स्टेपर मोटर ड्राइवर के साथ ओपन-लूप या क्लोज्ड-लूप नियंत्रण 485 संचार के साथ
एकीकृत स्टेपर सिस्टम स्टेपर मोटर, फीडबैक सिस्टम (वैकल्पिक), ड्राइव एम्पलीफायर, मोशन कंट्रोलर और अन्य उप-प्रणालियों से बना है। यदि उपयोगकर्ता के होस्ट कंप्यूटर (पीसी, पीएलसी, आदि) की तुलना कंपनी के बॉस से की जाती है, तो मोशन कंट्रोलर कार्यकारी होता है, ड्राइव एम्पलीफायर मैकेनिक होता है, और स्टेपर मोटर मशीन टूल होती है। बॉस कुछ संचार/प्रोटोकॉल (टेलीफोन, टेलीग्राम, ईमेल, आदि) के माध्यम से कई अधिकारियों के बीच सहयोग का समन्वय करता है।
हाइब्रिड स्टेपर मोटर की विद्युत विशिष्टताएँ
|
उत्पाद का नाम
|
हाइब्रिड स्टेपर मोटर
|
|
स्टेप सटीकता
|
± 5%
|
|
ढांकता हुआ ताकत
|
500V AC 1 मिनट
|
|
परिवेश का तापमान
|
-20℃~50℃
|
|
इन्सुलेशन प्रतिरोध
|
100MΩ न्यूनतम। 500VDC
|
|
स्टेप एंगल
|
1.8°
|
|
लीड वायर
|
4
|
|
वोल्टेज (V)
|
1.68
|
|
करंट (A/फेज)
|
4.2
|
|
होल्डिंग टॉर्क (Kg.cm)
|
0.85 Kg.cm
|
की यांत्रिक आयाम हाइब्रिड स्टेपर मोटर
485 संचार वाला ड्राइवर
|
स्पष्टीकरण |
IRC57N | |||
|
न्यूनतम मान |
विशिष्ट मान |
अधिकतम मान |
इकाई |
|
|
निरंतर आउटपुट करंट |
0.7 | 4 | 6.0 | A |
| बिजली आपूर्ति वोल्टेज (DC) | 15 | 24 | 50 | Vdc |
| नियंत्रण विधि |
RS485 संचार पूरी तरह से अलग विद्युत मॉड्यूल डिजाइन |
|||
| RS485 संचार आवृत्ति संचार | 1MHz तक, 200KHz के भीतर अनुशंसित | |||
|
बाएं और दाएं सीमा नियंत्रण संकेत इनपुट करंट
|
6 | 10 | 16 | mA |
|
बाएं और दाएं सीमा नियंत्रण संकेत इनपुट वोल्टेज, 24V की आवश्यकता है, एक 2KΩ/1W रेसिस्टर को श्रृंखला में जोड़ा जा सकता है कॉमन एनोड के कॉमन टर्मिनल के साथ
|
- | 5 | - | Vdc |
|
नियंत्रण संकेत पल्स उच्च स्तर न्यूनतम समय चौड़ाई |
1.5 | - | - | US |
|
ओवरवोल्टेज पॉइंट |
55 | Vdc | ||
|
इन्सुलेशन प्रतिरोध |
100 | MΩ | ||
ड्राइवर उपयोग पर्यावरण
|
कूलिंग मोड |
प्राकृतिक शीतलन या मजबूर वायु शीतलन |
|
|
उपयोग पर्यावरण
|
अवसर
|
इसे अन्य गर्मी पैदा करने वाले उपकरणों के बगल में न रखें। धूल, तेल की धुंध और संक्षारक गैसों से बचें। उच्च आर्द्रता और मजबूत कंपन वाले स्थानों में, ज्वलनशील गैस और प्रवाहकीय धूल निषिद्ध हैं। |
|
तापमान |
-10℃ ~ +50℃ | |
|
आर्द्रता |
40 ~ 90% RH | |
|
कंपन |
5.9m/s² अधिकतम | |
|
भंडारण तापमान |
-20℃~60℃ | |
|
उपयोग ऊंचाई |
1000 मीटर से नीचे |
|
|
वजन |
1-2KG | |
हेटाई की बाजार सीमा
हेटाई अपने उत्पादों को अमेरिका, यूरोप, दक्षिण पूर्व एशिया और पूरे चीन में भी भेजता है।
हेटाई की उत्पाद श्रृंखला
हमारे मुख्य उत्पाद स्टेपर मोटर, प्लैनेटरीगियरबॉक्स और गियरबॉक्स मोटर, ब्रशलेसडीसीमोटर, सर्वो मोटर हैं।
चांगझौ हेटाई मोटर्स एक अनुभवी मोटर निर्माता है। 20 से अधिक वर्षों से, हेटाई ग्राहकों के लिए पेशेवर विद्युत एकीकरण डिजाइन और स्वचालन रणनीतियाँ प्रदान करने के लिए समर्पित है। हमारे पास असेंबली लाइन, स्वचालित बेलनाकार ग्राइंडर और सीएनसी मशीनिंग सेंटर जैसे विभिन्न विनिर्माण उपकरण हैं।
शोर परीक्षण कक्ष
सीएनसी सेंटर
पैकिंग और डिलीवरी
यह सुनिश्चित करने के लिए कि मोटर अच्छी स्थिति में ग्राहक तक पहुंचे, कड़ाई से पैलेटाइजिंग और पैकेजिंग।
स्वचालित असेंबली लाइन
1998 में पुनर्गठन के बाद से, इसने उत्पादन और बिक्री का एक निश्चित पैमाना बनाया है, जिसमें 3 मिलियन से अधिक मोटर का वार्षिक उत्पादन होता है।
