| ब्रांड नाम: | HeTai |
| मॉडल संख्या: | 42बीवाईजीएच |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 दिन |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

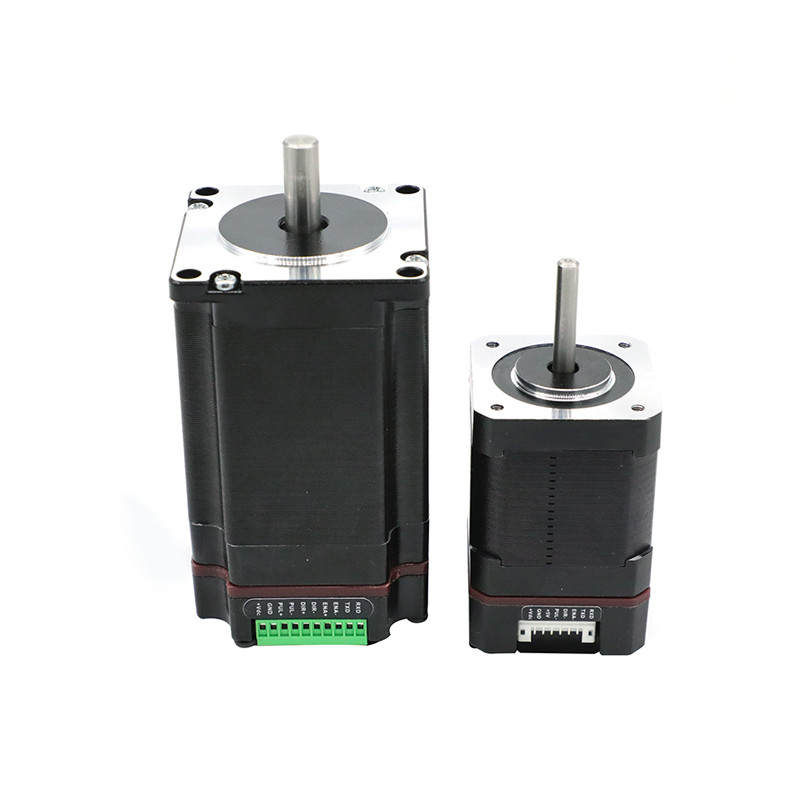

इंटीग्रेटेड स्टेपर मोटर अपने बिल्ट-इन माइक्रोस्टेप कंट्रोलर और ड्राइवर इलेक्ट्रॉनिक्स के कारण एक बहुत ही किफायती गति नियंत्रण प्रणाली है जो असेंबली में एकीकृत होती है।इंटीग्रेटेड स्टेपर मोटर सीरीज़ स्टेपर मोटर और ड्राइवर कम्पैटिबिलिटी से अनुमान लगाती है।इंटीग्रेटेड स्टेपर मोटर्स, ड्राइवर और कंट्रोलर NEMA साइज 17 और 23 में उपलब्ध हैं, जिनकी टार्क रेटिंग 31 से 425 औंस इंच है।हाई टॉर्क स्टेपर मोटर्स का उपयोग इंटीग्रेटेड स्टेपर मोटर सीरीज़ में 1.8 डिग्री स्टेप एंगल में 1/2, 1, 2, या 3 की स्टैक लंबाई के साथ किया जाता है, जो स्टार्ट-अप टॉर्क और इंटरटिया की एक विस्तृत श्रृंखला प्रदान करता है।यदि आपको अपने स्टेपर मोटर वाइंडिंग पर किए गए संशोधनों की आवश्यकता है, तो स्थिति की दूरस्थ निगरानी के लिए शाफ्ट संशोधन और एन्कोडर योजक उपलब्ध हैं।
विद्युत विशेषतायें
| व्याख्या | आईओ42 | |||
|
न्यूनतम मूल्य |
विशिष्ट मूल्य |
अधिकतम मूल्य |
इकाई |
|
| निरंतर उत्पादन वर्तमान | 0.5 | - | 2.2 | ए |
| बिजली आपूर्ति वोल्टेज (डीसी) | 15 | 24 | 32 | ग्राम रक्षा समिति |
| नियंत्रण संकेत इनपुट वर्तमान | 6 | 10 | 16 | एमए |
| नियंत्रण संकेत इनपुट वर्तमान | - | 5 | - | ग्राम रक्षा समिति |
| पल्स उच्च स्तर की न्यूनतम समय चौड़ाई | 1.5 | - | - | हम |
| ओवरवॉल्टेज पॉइंट | 35 | ग्राम रक्षा समिति | ||
| चरण आवृत्ति | 0 | - | 200 | केएचजेड |
| इन्सुलेशन प्रतिरोध | 100 | म | ||
मोटर विद्युत विशिष्टता
| मॉडल संख्या | 42बीवाईजीएच |
| चरण सटीकता | ± 5% |
| चरण कोण | 1.8° |
| लीड तार | 4 |
| रेटेड वोल्टेज (वी) | 2.8 |
| वर्तमान (ए / चरण) | 1.7 |
| होल्डिंग टॉर्क (Kg.cm) | 4.5 |
| प्रतिरोध (Ω/चरण) | 1.65 |
| अधिष्ठापन (एमएच / चरण) | 2.8 |
| मोटर की लंबाई (एमएम) | 69 |
| मोटर वजन (किलो) | 1.0 |
| इन्सुलेशन वर्ग | बी |
वायरिंग का नक्शा
यांत्रिक आयामएकीकृत स्टेपर मोटर
