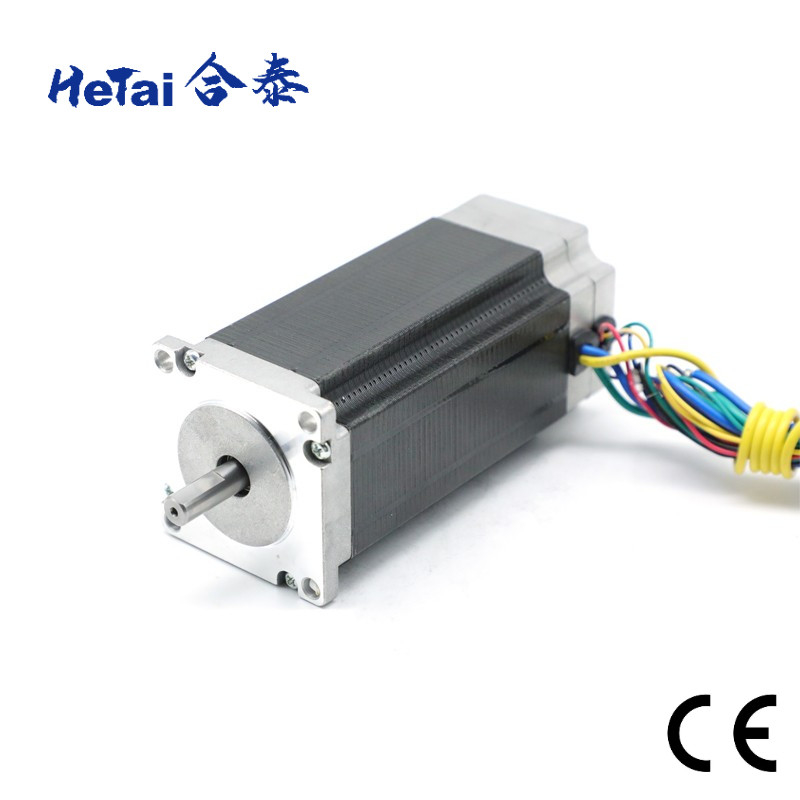

नेमा 23 ब्रशलेस डीसी मोटर 57 मिमी 36 वी स्थिर प्रदर्शन 57BLF
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xप्रोडक्ट का नाम | ब्रशलेस डीसी मोटर | घुमावदार प्रकार | सितारा |
---|---|---|---|
हॉल प्रभाव कोण | 120° विद्युत कोण | नाममात्र वोल्टेज | 36 वीडीसी |
टॉर्क C0.136 एनएम/ऑनस्टेंट | 0.09 एनएम / ए | इन्सुलेशन वर्ग | बी |
भार चाल नहीं | 3800 आरपीएम | अभी कोई बोझ नहीं | 1 एम्प्स |
मूल्याँकन की गति | 3000±200 आरपीएम | मूल्यांकन टोक़ | 0.8 एनएम |
बैक ईएमएफ कॉन्स्टेंट | 9.47 वी/केआरपीएम | मैक्स रेडियल फोर्स | 75 एन (सामने निकला हुआ किनारा से 10 मिमी) |
अधिकतम अक्षीय बल | 15 नहीं | आईपी स्तर | आईपी40 |
हाई लाइट | Nema23 ब्रशलेस डीसी मोटर 57 मिमी,36V ब्रशलेस डीसी मोटर,3800 RPM Bldc ब्रशलेस मोटर |
ब्रशलेस डीसी मोटर नेमा 23 57 मिमी 36 वी स्थिर प्रदर्शन थोक 57BLF
एक ब्रशलेस डीसी इलेक्ट्रिक मोटर (बीएलडीसी) एक विद्युत मोटर है जो एक प्रत्यक्ष वर्तमान वोल्टेज आपूर्ति द्वारा संचालित होती है और पारंपरिक डीसी मोटर्स की तरह ब्रश के बजाय इलेक्ट्रॉनिक रूप से कम्यूटेट की जाती है।BLDC मोटर्स आजकल पारंपरिक DC मोटर्स की तुलना में अधिक लोकप्रिय हैं, लेकिन इस प्रकार के मोटर्स का विकास 1960 के दशक से ही संभव हो पाया है जब सेमीकंडक्टर इलेक्ट्रॉनिक्स विकसित किए गए थे।
दोनों प्रकार के मोटर्स में एक स्टेटर होता है जिसमें बाहर की तरफ स्थायी मैग्नेट या इलेक्ट्रोमैग्नेटिक कॉइल होते हैं और कॉइल वाइंडिंग्स के साथ एक रोटर होता है जिसे अंदर की तरफ डायरेक्ट करंट द्वारा संचालित किया जा सकता है।जब मोटर को प्रत्यक्ष धारा द्वारा संचालित किया जाता है, तो स्टेटर के भीतर एक चुंबकीय क्षेत्र बनाया जाएगा, जो रोटर में चुम्बकों को आकर्षित या प्रतिकर्षित करेगा।इससे रोटर घूमने लगता है।
विद्युत विशिष्टता
रोटेशन: CCW लीड एंड से देखें
निर्माण मॉडल | इकाई | 57BLF04A-001 |
नाममात्र वोल्टेज | ग्राम रक्षा समिति | 36 |
प्रतिरोध | ओम | 0.4 |
मूल्याँकन की गति | आरपीएम | 3000± 200 |
मूल्यांकन टोक़ | एनएम | 0.8 |
भार चाल नहीं | आरपीएम | 3800 |
अभी कोई बोझ नहीं | एम्प्स | 1 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.09 |
वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 9.47 |
इन्सुलेशन वर्ग | बी |
वायरिंग का नक्शा
विद्युत कनेक्शन तालिका | ||
+5 वी | लाल | उल 1007 26 एडब्ल्यूजी |
हॉल ए | पीला | |
हॉल बी | हरा | |
हॉल सी | नीला | |
जीएनडी | काला | |
चरण ए |
पीला | उल 1050 20 एजीडब्ल्यू |
चरण बी | हरा | |
चरण सी | नीला |
यांत्रिक आयाम
उत्पाद रेंज
प्रोडक्ट का नाम | बाहरी व्यास | वोल्टेज की सीमा | बिजली रेंज | बिजली रेंज | मूल्यांकन टोक़ |
सेवर मोटर | 40 मिमी-130 मिमी | 24V, 36V, 48V, 310V | 100 डब्ल्यू-3000 डब्ल्यू | 0.12 एनएम -20 एनएम | |
प्रोडक्ट का नाम | बाहरी व्यास | रेटेड सहिष्णुता टोक़ | क्षणिक सहिष्णुता टोक़ | क्षमता | |
ग्रहीय गियरबॉक्स और गियरबॉक्स मोटर | 22 मिमी-63 मिमी | 0.1 एनएम -20 एनएम | 0.3 एनएम -60 एनएम | 65%, 72%, 81% | |
प्रोडक्ट का नाम | बाहरी व्यास | गति सीमा | बिजली रेंज | मूल्यांकन टोक़ | |
डीसी ब्रशलेस मोटर | 28 मिमी-110 मिमी | 300 आरपीएम-10000 आरपीएम | 8 डब्ल्यू-2000 डब्ल्यू | 0.02 एनएम-6.5 एनएम | |
प्रोडक्ट का नाम | बाहरी व्यास | चरण कोण | टोर्क पकड़ना | अधिष्ठापन रेंज | |
मोटर कदम | 28 मिमी-110 मिमी | 0.9, 1.2, 1.8 | 1 किग्रा.सेमी-33 किग्रा.सेमी | 1 एमएच -42 एमएच |
ब्रशलेस मोटर अंतिम निरीक्षण
मोटर की लंबाई को मापें शाफ्ट की लंबाई को मापें औलर सर्कल को मापें
पेंच छेद को मापें तार की लंबाई को मापें पीवीसी की लंबाई को मापें
दूरी
प्रतिरोध का परीक्षण करें सुनने की गति का परीक्षण करें
प्रमाणपत्र
स्टेपर मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
बीएलडीसी मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
सीई प्रमाणपत्र |
आईएटीएफ 16949: 2016
तक मान्य: 02 जून 2024
|
आईएसओ 9001: 2015
तक मान्य: 02 जून 2024
|
हमें क्यों चुनें
हम आपको प्रदान करते हैं:
इंजीनियरिंग सहायता
हमारी पेशेवर टीम आपके लिए सही और उपयुक्त मोटर खोजने में आपकी मदद कर सकती है।हमारे इंजीनियरों के पास विभिन्न उद्योगों में गति नियंत्रण उत्पादों का समृद्ध अनुभव है, जैसे: रोबोट, पैकिंग मशीनरी, कपड़ा मशीनरी, चिकित्सा उपकरण, प्रिंटिंग मशीनरी, बुद्धिमान रसद उपकरण आदि।
पाना | अनुकूलित करें | अनुकूलन |
हमारी टीम आपको मोटरों के विशाल चयन से आवेदन के लिए सबसे उपयुक्त मोटर खोजने में मदद कर सकती है | हम आपके विशिष्ट उपयोग या असेंबली के लिए प्रदर्शन और बाहरी को डिज़ाइन और अनुकूलित कर सकते हैं | ओईएम परियोजनाओं के लिए, हमारे पास विभिन्न अनुप्रयोगों में विभिन्न समस्याओं को हल करने का 15 से अधिक वर्षों का अनुभव है।हम अपने ग्राहक के साथ मिलकर अपने उत्पाद में सुधार करते हैं। |
निर्माण सहायता
आदेश की मात्रा के बावजूद, हम वही सेवा प्रदान करेंगे।हमारी इंजीनियरिंग टीम आपकी कस्टम आवश्यकताओं के आधार पर आपको त्वरित और सटीक प्रोटोटाइप प्रदान करने में सक्षम है।
प्रोटोटाइप | मानक बैच | उच्च मात्रा बैच |
1-10 पीसी | 500-5000 पीसी | 5000 से अधिक पीसी |
बड़े पैमाने पर उत्पादन
हमारे कारखाने की स्थापना 1999 में हुई थी और कार्यशाला क्षेत्र 15,000㎡ से अधिक है।हमारे पास सटीक सीएनसी यूनिवर्सल ग्राइंडर ब्रांड नाम (स्वीडन), सीएनसी ब्रांड नाम (जर्मनी), डीएमजी खराद और मिलिंग, डीएमजी खराद, माहर मापने के उपकरण, चीनी सटीक बेलनाकार पीसने वाली मशीन, सीएनसी खराद मशीन सहित अपनी विनिर्माण लाइन और सीएनसी मशीनिंग केंद्र है। स्वचालित बहु-सिर घुमावदार मशीन, स्वचालित कोडांतरण लाइन और इतने पर
