| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 57BL05A-052AG26 |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

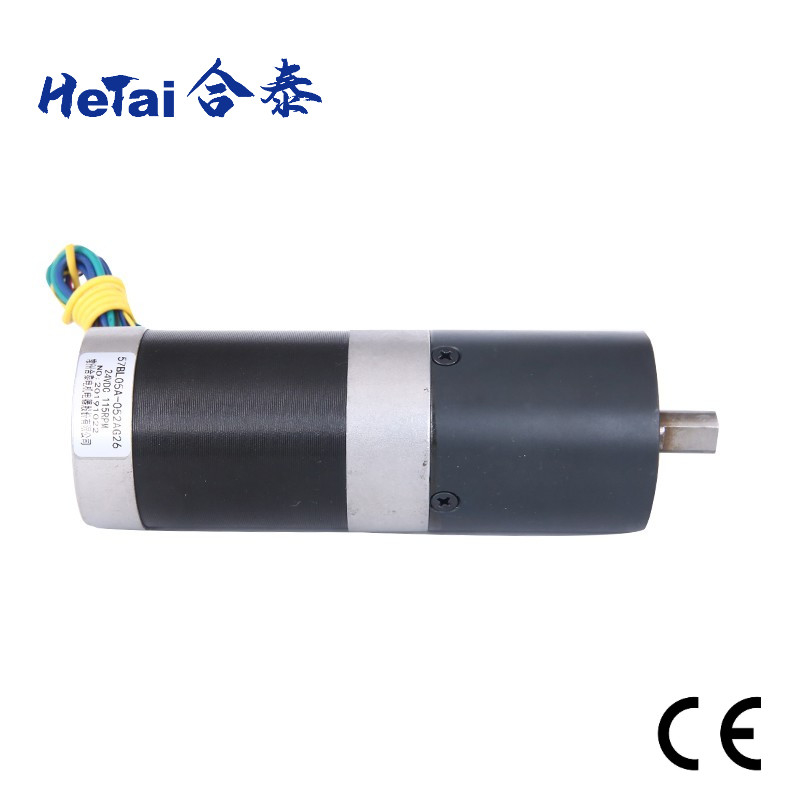

कम शोर नेमा 23 24 वी 57BL05A-052AG26 अनुकूलन ब्रशलेस गियरड मोटर
इंजीनियरों की हमारी टीम के पास स्टेपर, ब्रशलेस और वर्म, गियर्स के डिजाइन और निर्माण में दशकों का अनुभव है।यह कई गियर मोटर अनुप्रयोगों के लिए इष्टतम गियर मोटर डिजाइन का आश्वासन देता है।
गियरबॉक्स ब्रशलेस मोटर मोटर को एक उच्च प्रदर्शन मोटर माना जाता है जो एक विशाल गति सीमा (500 - 15,000 RPM) पर बड़ी मात्रा में टॉर्क प्रदान करने में सक्षम है।प्रति ग्राहक अनुरोध, इन मोटरों को एक विशिष्ट वोल्टेज, वर्तमान और गति की आवश्यकता से मेल खाने के लिए घाव किया जा सकता है।अन्य विकल्पों में केबलिंग, कनेक्टर और कई शाफ्ट कॉन्फ़िगरेशन शामिल हैं। यह एक कॉम्पैक्ट, गियरमोटर बनाता है जो उन अनुप्रयोगों के लिए एक बढ़िया विकल्प बनाता है जहां उच्च टोक़ और स्थान महत्वपूर्ण होते हैं।
विद्युत विशिष्टता:
| नमूना | ||
| मोटर पार्ट | 57BL05A-052AG26 | |
| प्रतिरोध | ओम | 0.35 |
| नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
| भार चाल नहीं | आरपीएम | 4500 ± 10% |
| अभी कोई बोझ नहीं | अप्स | 1 |
| निर्धारित गति | आरपीएम | 3000 ± 200 |
| मूल्यांकन टोक़ | एनएम | 0.33 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.062 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 6.5 |
| ग्रहीय गियर के साथ मोटर निर्दिष्टीकरण | ||
| मूल्यांकन टोक़ | एनएम | 6.1 |
| निर्धारित गति | आरपीएम | 115± 10% |
| अनुपात | 26:1 | |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
| समारोह | रंग | |
| +5वी | लाल |
UL1007 26AWG |
| हॉल ए | पीला | |
| हॉल बी | हरा | |
| हॉल सी | नीला | |
| जीएनडी | काला | |
| चरण ए | पीला |
UL1015 20AWG |
| चरण बी | हरा | |
| चरण सी | नीला |
यांत्रिक आयाम
प्लैनेटरी गियरबॉक्स 56mm
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाऊडर धातुकर्म | बॉल बेयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
|
गियरबॉक्स ट्रेनों की संख्या |
1 | 2 |
| न्यूनन का अनुपात |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| लंबाई (मिमी) |
41.3
|
59.6 |
| वजन (जी) |
491.0
|
700.0 |
यांत्रिक आयाम
अन्य गियरबॉक्स अनुपात
NEMA 23 ब्रशलेस मोटर निम्नलिखित गियरबॉक्स से मेल खा सकती है
| प्लैनेटरी गियरबॉक्स 36mm | |||
| न्यूनन का अनुपात | क्षणिक स्वीकार्य भार (एनएम) | लंबाई (मिमी) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/33 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/4 | |||
| 1/117 | |||
| प्लैनेटरी गियरबॉक्स 42mm | |||
| न्यूनन का अनुपात | क्षणिक स्वीकार्य भार (एनएम) | लंबाई (मिमी) | गियर ट्रेनों की संख्या |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
गियर ट्रेनों की संख्या
| प्राथमिक ड्राइव | |
|
| माध्यमिक ड्राइव | |
|
| तीन चरण संचरण | |
|
प्रमाणपत्र
|
|
|
|
स्टेपर मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
बीएलडीसी मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
सीई प्रमाणपत्र |
|
|
|
आईएटीएफ 16949: 2016
तक मान्य: 02 जून 2024
|
आईएसओ 9001: 2015
तक मान्य: 02 जून 2024
|
बीरशलेस मोटर अंतिम निरीक्षण
|
||||
| मोटर की लंबाई मापें | शाफ्ट की लंबाई को मापें | नापऔलर सर्कल | ||
|
||||
| पेंच छेद को मापेंदूरी | तार की लंबाई को मापें | पीवीसी की लंबाई को मापें | ||
|
||||
| प्रतिरोध का परीक्षण करें | सुनना | गति का परीक्षण करें | ||
संकुल वितरण
