| ब्रांड नाम: | HeTai |
| मॉडल संख्या: | 57BL03B-021 |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 25 दिन |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

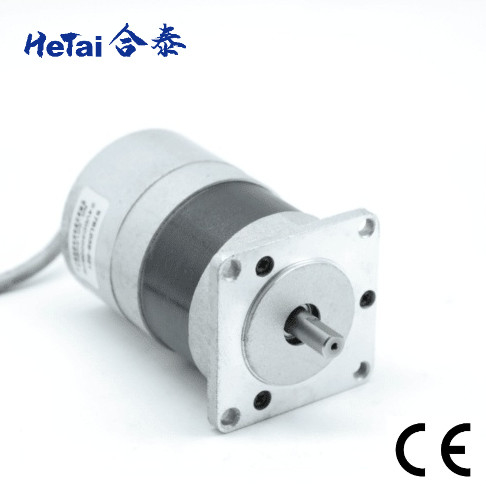

57mm 24V मल्टी-मेटल 56W57BL03B-021 उच्च गुणवत्ता ब्रशलेस डीसी मोटर Nema 23
ब्रशलेस डीसी मोटर्स में ब्रश किए गए समकक्षों की तुलना में काफी अधिक दक्षता और प्रदर्शन है, और यांत्रिक पहनने के लिए कम संवेदनशीलता है।तो अगर आप किसी ऐसे व्यक्ति हैं जो काफी मात्रा में गंभीर परियोजनाएं करते हैं जिनके लिए एक ड्रिल की आवश्यकता होती है, एक ब्रशलेस के साथ जाना बहुत समझ में आ सकता है. यह आप अधिक गति और शक्ति दे देंगे, और कम रखरखाव की आवश्यकता होगी.
57BL श्रृंखला एक बेलनाकार BLDC मोटर है। गति सीमा 2500 आरपीएम-3000 आरपीएम से है, और नामित टोक़ 0.057 एनएम से 0.44 एनएम तक है।
57 श्रृंखला का लाभ यह है किः
● उत्कृष्ट गति स्थिरता
● कॉम्पैक्ट और उच्च शक्ति
● उच्च दक्षता और ऊर्जा बचत
● कम तापमान वृद्धि, कम शोर, कम कंपन
● लंबे जीवन और कम रखरखाव लागत
विद्युत विनिर्देश
| विनिर्देश | इकाई | 57BL03B-021 |
| नाममात्र वोल्टेज | वीडीसी | 24 |
| प्रतिरोध | OHMS | 0.8 |
| नामित गति | आरपीएम | 3000± 10% |
| नामित टोक़ | एन.एम. | 0.18 |
| बिना भार के गति | आरपीएम | 3800± 10% |
| नो लोड करंट | एम्पीयर | 0.5 |
| टोक़ स्थिर | N.m/A | 0.06 |
| बैक ईएमएफ स्थिर | वी/केआरपीएम | 6.3 |
| इन्सुलेशन वर्ग | बी |
वायरिंग आरेख
| विद्युत कनेक्शन तालिका | |
| कार्य | रंग |
|
+24V |
लाल |
| जीएनडी | काला |
| एवीआई | नीला |
| डीआईआर | पीला |
यांत्रिक आयाम
तकनीकी विनिर्देश
| मॉडल | मॉडल | मॉडल | मॉडल | मॉडल | मॉडल | ||
| विनिर्देश | इकाई | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| चरणों की संख्या | चरण | 3 | 3 | 3 | 3 | 3 | 3 |
| ध्रुवों की संख्या | ध्रुव | 4 | 4 | 4 | 4 | 4 | 4 |
| नामित वोल्टेज | वीडीसी | 24 | 24 | 24 | 24 | 24 | 24 |
| नामित गति | आरपीएम | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| रेटेड करंट | ए | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| नामित टोक़ | एन.एम. | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| नामित शक्ति | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| पीक टॉर्क | एन.एम. | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| पीक करंट | एम्पीयर | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| टोक़ स्थिर | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| बैक ईएमएफ स्थिर | वी/केआरपीएम | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| शरीर की लंबाई | मिमी | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| वजन | किलो | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
उत्पाद रेंज
| उत्पाद का नाम | बाहरी व्यास | वोल्टेज रेंज | पावर रेंज | पावर रेंज | नामित टोक़ |
|
सेवर मोटर | 40 मिमी से 130 मिमी | 24V, 36V, 48V, 310V | 100 W-3000 W | 0.12 एन.एम.-20 एन.एम. |
| उत्पाद का नाम | बाहरी व्यास | नामित सहिष्णुता टॉर्क | क्षणिक सहिष्णुता टोक़ | दक्षता | |
|
प्लैनेटरी गियरबॉक्स&गियरबॉक्स मोटर | 22 मिमी-63 मिमी | 0.1 N.m-20 N.m | 0.3 N.m-60 N.m | 65 %, 72%, 81% |
| उत्पाद का नाम | बाहरी व्यास | गति सीमा | पावर रेंज | नामित टोक़ | |
|
डीसी ब्रशलेस मोटर | 28 मिमी से 110 मिमी | 300 आरपीएम-10000 आरपीएम | 8 W-2000 w | 0.02 एन.एम.-6.5 एन.एम. |
| उत्पाद का नाम | बाहरी व्यास | कदम का कोण | रखरखाव टोक़ | प्रेरण सीमा | |
|
स्टेप मोटर | 28 मिमी से 110 मिमी | 0.9, 1.2, 1.8 | 1 किलोग्राम सेमी-33 किलोग्राम सेमी | 1 एमएच-42 एमएच |
ब्रशलेस मोटर अंतिम निरीक्षण
मोटर की लंबाई को मापें शाफ्ट की लंबाई को मापें ओलर सर्कल को मापें
पेंच छेद मापें तार की लंबाई मापें पीवीसी की लंबाई मापें
दूरी
प्रतिरोध सुनने का परीक्षण गति का परीक्षण करें
प्रमाणपत्र
|
|
|
|
स्टेपर मोटर ROHS रिपोर्ट दिनांक: 09 जून, 2021 |
बीएलडीसी मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
सीई प्रमाणपत्र |
|
|
|
आईएटीएफ 16949: 2016
02 जून 2024 तक वैध
|
आईएसओ 9001: 2015
02 जून 2024 तक वैध
|
हमें क्यों चुनें?
हम आपको प्रदान करते हैंः
इंजीनियरिंग सहायता
हमारी पेशेवर टीम आपके लिए सही और उपयुक्त मोटर खोजने में आपकी मदद कर सकती है। हमारे इंजीनियरों के पास विभिन्न उद्योगों में गति नियंत्रण उत्पादों का समृद्ध अनुभव है, जैसेः रोबोट, पैकिंग मशीनरी,वस्त्र मशीनरी, चिकित्सा उपकरण, मुद्रण मशीनरी, बुद्धिमान रसद उपकरण आदि।
|
|
|
| ढूँढना | अनुकूलित करें | अनुकूलित करें |
| हमारी टीम मोटरों के हमारे विशाल चयन से आवेदन के लिए सबसे उपयुक्त मोटर खोजने में मदद कर सकते हैं | हम डिजाइन और अपने विशिष्ट उपयोग या विधानसभा के लिए प्रदर्शन और बाहरी अनुकूलित कर सकते हैं | OEM परियोजनाओं के लिए, हमारे पास विभिन्न अनुप्रयोगों में विभिन्न समस्याओं को हल करने का 15 से अधिक वर्षों का अनुभव है। हम अपने ग्राहक के साथ मिलकर अपने उत्पाद में सुधार करते हैं। |
विनिर्माण सहायता
आदेश की मात्रा के बावजूद, हम एक ही सेवा प्रदान करेंगे। हमारी इंजीनियरिंग टीम आपकी कस्टम आवश्यकताओं के आधार पर आपको त्वरित और सटीक प्रोटोटाइप प्रदान करने में सक्षम है।
|
|
|
| प्रोटोटाइप | मानक बैच | उच्च मात्रा वाला बैच |
| 1-10 पीसी | 500-5000 पीसी | 5000 पीसी से अधिक |
बड़े पैमाने पर उत्पादन
हमारे कारखाने 1999 में स्थापित किया गया था और कार्यशाला क्षेत्र 15,000m2 से अधिक है। हम अपने विनिर्माण लाइन और सीएनसी मशीनिंग केंद्र है, जिसमें परिशुद्धता सीएनसी सार्वभौमिक ग्राइंडर ब्रांड नाम (स्वीडन),सीएनसी ब्रांड नाम (जर्मनी), डीएमजी लेथ और मिलिंग, डीएमजी लेथ, मह्र माप उपकरण, चीनी परिशुद्धता बेलनाकार पीसने की मशीन, सीएनसी लेथ मशीन, स्वचालित बहु-मुख्य घुमावदार मशीन,स्वचालित असेंबली लाइन आदि
