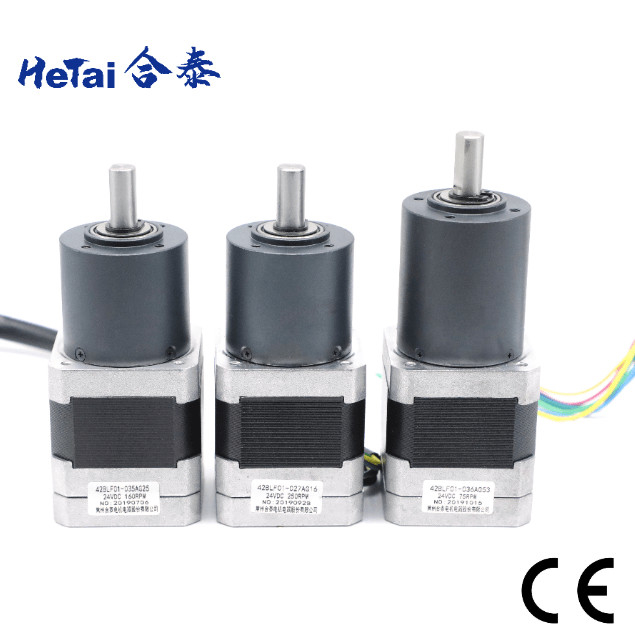

प्लैनेटरी गियरबॉक्स ब्रशलेस मोटर 24v 0.8A नेमा 17 42mm
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Hetai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 42BLF01-027AG16 |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 28-31 |
| भुगतान शर्तें | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 5000 पीसी / माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
|---|---|---|---|
| नाममात्र वोल्टेज | 24 वी | प्रतिरोध | 2.2 ओएचएमएस |
| भार चाल नहीं | 5000± 10% आरपीएम | नो-लोड करंट | 0.8 एप अधिकतम |
| परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100MΩ न्यूनतम.500VC DC |
| ढांकता हुआ ताकत | 600VAC 1 मिनट | हॉल प्रभाव कोण | 120° विद्युत कोण |
| सुरक्षा स्तर | आईपी40 | प्रमाणीकरण | सीई आरओएचएस आईएसओ |
| हाई लाइट | प्लैनेटरी गियरबॉक्स ब्रशलेस मोटर 24 वी,प्लैनेटरी गियरबॉक्स ब्रशलेस मोटर 42 मिमी,0.8 ए गियरबॉक्स ब्रशलेस मोटर |
||
उत्पाद विवरण
गियरबॉक्स ब्रशलेस मोटर 24v 0.8A Nema 17 42mm 42BLF01-027AG16 प्लैनेटरी गियरबॉक्स के साथ
हेताई अपने उत्पादों को संयुक्त राज्य अमेरिका, यूरोप, दक्षिण पूर्व एशिया और पूरे चीन में भेजता है।उत्पादों को रोबोट, पैकिंग मशीनरी, कपड़ा मशीनरी, चिकित्सा उपकरण, प्रिंटिंग मशीनरी, बुद्धिमान रसद उपकरण में लागू किया जाता है ...
एक ग्रहीय गियर मोटर एक ग्रहीय घूर्णन प्रणाली की नकल करता है;एक इनपुट शाफ्ट एक सन गियर को चलाता है, जिसे सन गियर के रूप में भी जाना जाता है, जो तब आसपास के गियर को घुमाता है, जिसे ग्रह गियर भी कहा जाता है।आमतौर पर, ग्रहीय गियर का उपयोग रेड्यूसर के रूप में किया जाता है।उनका उपयोग मोटर को धीमा करने और टोक़ को बढ़ाने के लिए किया जाता है।टॉर्क मशीन की कार्य करने की शक्ति है।
नेमा 17 ब्रशलेस गियरबॉक्स मोटर विद्युत विशिष्टता:
| मोटर पार्ट | ||
| निर्माण मॉडल | 42BLF01-027AG16 | |
| रेटेड आउटपुट पावर | वू | 26 |
| प्रतिरोध | ओम | 2.2 |
| नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
| भार चाल नहीं | आरपीएम | 5000± 10% |
| अभी कोई बोझ नहीं | एम्प्स मैक्स | 0.8 |
| निर्धारित गति | आरपीएम | 4000± 10% |
| मूल्यांकन टोक़ | एनएम | 0.063 |
| चोटी कंठी | एनएम | 0.12 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.042 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 4.4 |
| ग्रह गियर के साथ निर्दिष्टीकरण | ||
| रेटेडटॉर्कः | एनएम | 0.7 |
| निर्धारित गति | आरपीएम | 250 ± 10% |
| अनुपात | 16:1 | |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
| समारोह | रंग | |
| +5वी | लाल | UL1007 26AWG |
| हॉल ए | पीला | |
| हल्ब | हरा | |
| हॉल्क | नीला | |
| जीएनडी | काला | |
| चरण ए | पीला | UL3265 22AWG |
| चरण बी | हरा | |
| चरण सी | नीला |
यांत्रिक आयाम
गियरबॉक्स 36 मिमी विद्युत विशिष्टता:
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाऊडर धातुकर्म | आस्तीन बीयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/33 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/4 | ||||||
| 1/117 |
यांत्रिक आयाम
अन्य गियरबॉक्स अनुपात
| प्लैनेटरी गियरबॉक्स 42mm | ||||||
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| प्लैनेटरी गियरबॉक्स 56mm | ||||||
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
| 1/66 | ||||||
निर्माण दृश्य
लैबोरेटरी रोटर ग्राइंडिंग सीएनसी सेंटर
बाहरी सर्कल
स्वचालित असेंबली लाइन असेंबली लाइन
समनुक्रम
घुमावदार के बाद रैखिक चरण मोटर गियरबॉक्स स्टेटर
ब्रेकडाउन टेस्ट सर्वो मोटर टेस्ट डायमेंशन निरीक्षण
प्रमाणीकरण
|
|
|
|
स्टेपर मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
बीएलडीसी मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
सीई प्रमाणपत्र |
|
|
|
आईएटीएफ 16949: 2016
तक मान्य: 02 जून 2024
|
आईएसओ 9001: 2015
तक मान्य: 02 जून 2024
|
हमें क्यों चुनें
हम आपको प्रदान करते हैं:
इंजीनियरिंग सहायता
हमारी पेशेवर टीम आपके लिए सही और उपयुक्त मोटर खोजने में आपकी मदद कर सकती है।हमारे इंजीनियरों के पास विभिन्न उद्योगों में गति नियंत्रण उत्पादों का समृद्ध अनुभव है, जैसे: रोबोट, पैकिंग मशीनरी, कपड़ा मशीनरी, चिकित्सा उपकरण, प्रिंटिंग मशीनरी, बुद्धिमान रसद उपकरण आदि।
|
|
|
| पाना | अनुकूलित करें | अनुकूलन |
|
हमारी टीम आपको मोटरों के विशाल चयन से आवेदन के लिए सबसे उपयुक्त मोटर खोजने में मदद कर सकती है |
हम आपके विशिष्ट उपयोग या असेंबली के लिए प्रदर्शन और बाहरी को डिज़ाइन और अनुकूलित कर सकते हैं | ओईएम परियोजनाओं के लिए, हमारे पास विभिन्न अनुप्रयोगों में विभिन्न समस्याओं को हल करने का 15 से अधिक वर्षों का अनुभव है।हम अपने ग्राहक के साथ मिलकर अपने उत्पाद में सुधार करते हैं। |
निर्माण सहायता
आदेश की मात्रा के बावजूद, हम वही सेवा प्रदान करेंगे।हमारी इंजीनियरिंग टीम आपकी कस्टम आवश्यकताओं के आधार पर आपको त्वरित और सटीक प्रोटोटाइप प्रदान करने में सक्षम है।
|
|
|
| प्रोटोटाइप | मानक बैच | उच्च मात्रा बैच |
| 1-10 पीसी | 500-5000 पीसी | 5000 से अधिक पीसी |
बड़े पैमाने पर उत्पादन
हमारे कारखाने की स्थापना 1999 में हुई थी और कार्यशाला क्षेत्र 15,000㎡ से अधिक है।हमारे पास सटीक सीएनसी यूनिवर्सल ग्राइंडर ब्रांड नाम (स्वीडन), सीएनसी ब्रांड नाम (जर्मनी), डीएमजी खराद और मिलिंग, डीएमजी खराद, माहर मापने के उपकरण, चीनी सटीक बेलनाकार पीसने वाली मशीन, सीएनसी खराद मशीन सहित अपनी विनिर्माण लाइन और सीएनसी मशीनिंग केंद्र है। स्वचालित बहु-सिर घुमावदार मशीन, स्वचालित कोडांतरण लाइन और इतने पर।
