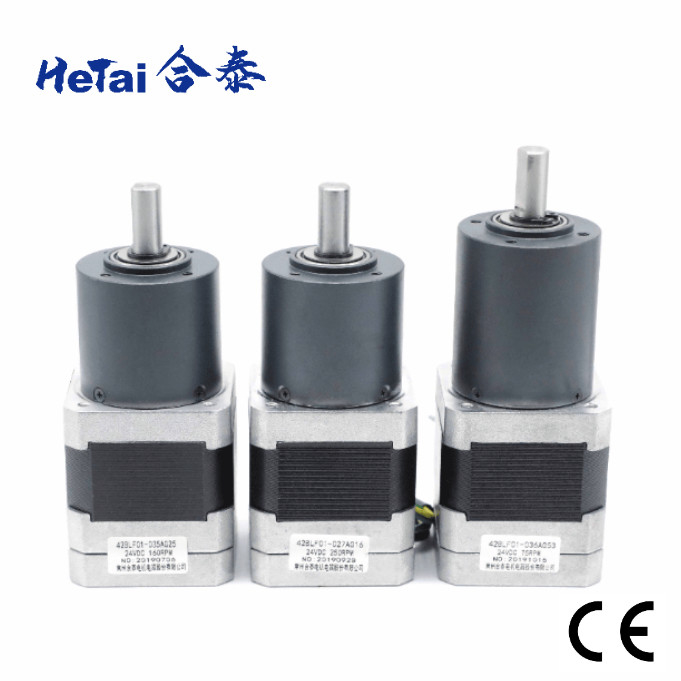

नेमा 17 गियरबॉक्स ब्रशलेस मोटर 0.5A 24V 2.2OHMS 42mm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xप्रोडक्ट का नाम | ब्रशलेस गियरबॉक्स मोटर | नाममात्र वोल्टेज | 24 वीडीसी |
---|---|---|---|
प्रतिरोध | 2.2 ओएचएमएस | अनुपात आउटपुट पावर | 26 डब्ल्यू |
अभी कोई बोझ नहीं | 0.5 एएमपीएस | भार चाल नहीं | 5000± 10% आरपीएम |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | अनुपात | 53:1 |
घुमावदार प्रकार | सितारा | इन्सुलेशन प्रतिरोध | 100MΩ न्यूनतम.500VC DC |
ढांकता हुआ ताकत | 600VAC 1 मिनट | इन्सुलेशन वर्ग | बी |
हाई लाइट | नेमा 17 गियरबॉक्स ब्रशलेस मोटर 0.5 ए,2.2 ओएचएमएस गियरबॉक्स ब्रशलेस मोटर,ब्रशलेस नेमा 17 रिडक्शन गियरबॉक्स |
42BLF01-036AG53 गियरबॉक्स ब्रशलेस मोटर फैक्टरी आपूर्ति Nema 17 0.5A 24V 2.2OHMS 42mm
हेताई हमेशा ग्राहकों की जरूरतों को सबसे पहले रखता है।न केवल उच्च गुणवत्ता वाले उत्पाद प्रदान करते हैं, हम मानते हैं कि ग्राहकों को बेहतर उत्पाद बनाने में मदद करना सबसे महत्वपूर्ण मिशन है।गुणवत्ता के मामले में, हेताई ने आईएसओ प्रमाणीकरण, सीई और रॉयल ऑनर प्रमाणीकरण प्राप्त किया है।इस उत्पाद की गुणवत्ता को कई ग्राहकों ने भी पहचाना है।
42BLF-036AG53 nema17 24V कारखाने की आपूर्ति डीसी गियरबॉक्स मोटर रोबोट पैकिंग मशीनरी टेक्स्टलाइन मशीनरी चिकित्सा उपकरणों मुद्रण मशीनरी और बुद्धिमान रसद के लिए उपयुक्त है।एक गियरबॉक्स - जिसे गियर रिड्यूसर या स्पीड रिड्यूसर के रूप में जाना जाता है - गियर का एक सेट है जिसे गति को कम करने और / या टॉर्क को बढ़ाने के लिए मोटर में जोड़ा जा सकता है।वांछित गति-टॉर्क आउटपुट प्राप्त करने के लिए प्रत्येक गियरबॉक्स प्रकार मोटर के साथ मिलकर काम करता है।
विद्युत विशिष्टता
मोटर पार्ट | ||
निर्माण मॉडल | 42BLF01-036AG53 | |
प्रतिरोध | ओम | 2.2 |
नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
भार चाल नहीं | आरपीएम | 5000± 10% |
अभी कोई बोझ नहीं | एम्प्स | 0.5 |
निर्धारित गति | आरपीएम | 4000± 10% |
मूल्यांकन टोक़ | एनएम | 0.063 |
रेटेड आउटपुट पावर | वू | 26 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.046 |
इन्सुलेशन वर्ग | बी | |
ग्रहीय गियर के साथ मोटर निर्दिष्टीकरण | ||
मूल्यांकन टोक़ | एनएम | 2.17 |
निर्धारित गति | आरपीएम | 75± 10% |
अनुपात | 5:1 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
समारोह | रंग | |
+5वी | लाल | UL1007 26AWG |
हॉल ए | पीला | |
हल्ब | हरा | |
हॉल्क | नीला | |
जीएनडी | काला | |
चरण ए | पीला | UL3265 22AWG |
चरण बी | हरा | |
चरण सी | नीला |
यांत्रिक आयाम
प्लैनेटरी गियरबॉक्स 36mm
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाऊडर धातुकर्म | बॉल बेयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
गियरबॉक्स ट्रेनों की संख्या | 1 | 2 | 3 |
न्यूनन का अनुपात |
1/5
|
1/14,1/16,1/20,1/25 | 1/53,1/62,1/76,1/94,1/117 |
लंबाई (मिमी) |
24.8
|
32.4 | 41.9 |
वजन (जी) |
145.0
|
173.0 |
213.0 |
यांत्रिक आयाम
प्लैनेटरी गियरबॉक्स 42mm | ||||||
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
1/6 | ||||||
1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60.1 | 267 |
प्लैनेटरी गियरबॉक्स 56mm | ||||||
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 | 50 | 72% | 59.6 | 700 | 2 |
1/66 |
उत्पाद व्यवहार्यता
प्रमाणपत्र
स्टेपर मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
बीएलडीसी मोटर आरओएचएस रिपोर्ट दिनांक: 09 जून, 2021 |
सीई प्रमाणपत्र |
आईएटीएफ 16949: 2016
तक मान्य: 02 जून 2024
|
आईएसओ 9001: 2015
तक मान्य: 02 जून 2024
|
ब्रशलेस मोटर अंतिम निरीक्षण
मोटर की लंबाई को मापें शाफ्ट की लंबाई को मापें औलर सर्कल को मापें
पेंच छेद को मापें तार की लंबाई को मापें पीवीसी की लंबाई को मापें
दूरी
प्रतिरोध का परीक्षण करें सुनने की गति का परीक्षण करें
सामान्य प्रश्न
1. क्या आप कारखाने हैं?
चीन।हाइब्रिड स्टेपर मोटर, ब्रशलेस डीसी मोटर, सर्वो मोटर और ग्रहीय गियरबॉक्स सहित मुख्य उत्पाद।
2. क्या आपके पास अन्य संपर्क जानकारी है?
हाँ, कृपया हमें ईमेल करें: info@ht-motor.com 3. हम आपका कैटलॉग कैसे प्राप्त कर सकते हैं?
इसे डाउनलोड करने के लिए कृपया नीचे दी गई वेबसाइट पर जाएं:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
3. क्या मैं नमूना परीक्षण कर सकता हूं?
हाँ, नमूने और माल ढुलाई का शुल्क लिया जाता है।
4. क्या मुझे अनुकूलित उत्पाद मिल सकता है?
ज़रूर, सभी उत्पादों को विशेष अनुरोध के आधार पर अनुकूलित किया जा सकता है।
5. आप माल कैसे भेजते हैं?
हम आम तौर पर एक्सप्रेस (डीएचएल / यूपीएस / फेडेक्स / टीएनटी) द्वारा माल भेजते हैं, समुद्र और हवा से, फ्रेट फारवर्डर भी स्वीकार करते हैं।
6. भुगतान की शर्तें क्या हैं?
टी/टी (बैंक हस्तांतरण), पेपैल (0.5% पेपैल शुल्क), अलीबाबा आश्वासन आदेश स्वीकार
7. क्या यह आपकी अंतिम कीमत है?क्या मुझे छूट मिल सकती है?
हमारी कीमत फैक्टरी मूल्य है।यदि आपके पास बड़ी मात्रा है, तो हम छूट के बारे में बातचीत कर सकते हैं।
8. आपके उत्पादों के लिए वारंटी क्या है?
हमारी वारंटी एक साल के लिए है।यदि इस अवधि के दौरान हमारी तरफ से कोई भी गुणवत्ता की समस्या होती है, तो हम शिपिंग लागत और प्रतिस्थापन को संभालेंगे।कृपया ध्यान दें कि उत्पाद के अनुचित उपयोग से होने वाली क्षति वारंटी द्वारा कवर नहीं की जाती है।
