| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 57BL03B |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

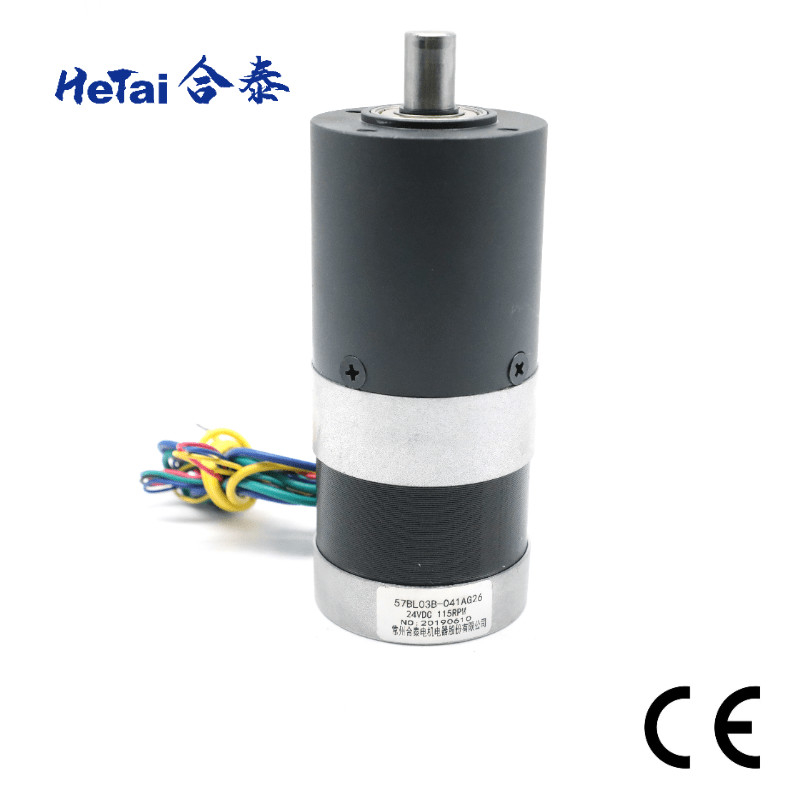

ब्रशलेस गियरबॉक्स मोटर 57BL03B-041AG26 NEMA23 24v 0.8ohms अनुकूलन योग्य 57mm*57mm
हेटाई अपनी अनुसंधान और विकास क्षमताओं पर गर्व करता है। पेशेवर प्रयोगशालाओं और अनुभवी तकनीशियनों के समर्थन से, हेटाई ने 13 उपयोगिता पेटेंट और हाई-टेक एंटरप्राइज अवार्ड जैसे पुरस्कार जीते हैं।
ब्रशलेस गियरबॉक्स मोटर एक ग्रहों के घूर्णन प्रणाली की नकल करता है, इनपुट शाफ्ट केंद्रीय गियर को चलाता है, जिसे सन गियर के रूप में भी जाना जाता है, जो फिर आसपास के गियर को घुमाता है, जिसे प्लैनेट गियर के रूप में भी जाना जाता है। वे अपनी श्रेणी में एक बहुत कॉम्पैक्ट, हल्के डिजाइन भी पेश करते हैं। ग्रहों के गियर का उपयोग गति रिड्यूसर के रूप में किया जाता है। उनका उपयोग मोटर्स को धीमा करने और टॉर्क बढ़ाने के लिए किया जाता है। टॉर्क मशीन की कार्य शक्ति है।
विद्युत विनिर्देश:
| मॉडल | ||
| मोटर पार्ट | 57BL03B-041AG26 | |
| लाइन टू लाइन प्रतिरोध | OHMS | 0.8 |
| नाममात्र वोल्टेज | VDC | 24 |
| नो-लोड स्पीड | Rpm | 4000 |
| नो-लोड करंट | Apms | 0.6 |
| रेटेड स्पीड | Rpm | 3000± 200 |
| रेटेड टॉर्क | N.m | 0.18 |
| टॉर्क कांस्टेंट | N.m/A | 0.057 |
| बैक ईएमएफ कांस्टेंट | V/kRPM | 5.9 |
| इन्सुलेशन क्लास | B | |
| प्लैनेटरी गियर के साथ मोटर विनिर्देश | ||
| रेटेड टॉर्क | N.m | 3.3 |
| रेटेड स्पीड | Rpm | 115± 10% |
| अनुपात | 26:1 | |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
वायरिंग डायग्राम
| कार्य | रंग | |
| +5V | लाल |
UL1007 26AWG |
| हॉल A | पीला | |
| हॉल B | हरा | |
| हॉल C | नीला | |
| GND | काला | |
| फेज A | पीला |
UL1015 20AWG |
| फेज B | हरा | |
| फेज C | नीला |
यांत्रिक आयाम
प्लैनेटरी गियरबॉक्स 56mm
| आवास सामग्री | आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10mm)N | शाफ्ट एक्सियल लोड (N) | शाफ्ट प्रेस-फिट फोर्स मैक्स (N) | शाफ्ट का रेडियल प्ले (mm) | शाफ्ट का थ्रस्ट प्ले (mm) | नो-लोड पर बैकलैश (°) |
| पाउडर मेटालर्जी | बॉल बेयरिंग | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
गियरबॉक्स ट्रेनों की संख्या |
1 | 2 |
| कमी अनुपात |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| लंबाई (mm) |
41.3
|
59.6 |
| वजन (g) |
491.0
|
700.0 |
यांत्रिक आयाम
अन्य गियरबॉक्स अनुपात
NEMA 23 ब्रशलेस मोटर निम्नलिखित गियरबॉक्स से मेल खा सकती है
| प्लैनेटरी गियरबॉक्स 36mm | |||
| कमी अनुपात | क्षणिक स्वीकार्य लोड (Nm) | लंबाई (mm) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| प्लैनेटरी गियरबॉक्स 42mm | |||
| कमी अनुपात | क्षणिक स्वीकार्य लोड (Nm) | लंबाई (mm) | गियर ट्रेनों की संख्या |
| 1/4 | 3.0 | 32.5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46.3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60.1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60.1 | 3 |
प्रमाणपत्र
|
|
|
|
स्टीपर मोटर ROHS रिपोर्ट दिनांक: 09 जून, 2021 |
BLDC मोटर ROHS रिपोर्ट दिनांक: 09 जून, 2021 |
CE प्रमाण पत्र |
|
|
|
IATF 16949: 2016
वैधता: 02 जून 2024 तक
|
ISO 9001: 2015
वैधता: 02 जून 2024 तक
|
निर्माण उपकरण
CNC सेंटर रोटर ग्राइंडिंग लेजर स्पॉट वेल्डर
आउट सर्कल
ऑटोमैटिक मल्टी-हेड वाइंडिंग मशीन
ऑटोमैटिक मल्टी-हेड वाइंडिंग मशीन
वाइंडिंग मशीनवाइंडिंग मशीन
ऑटोमैटिक असेंबली लाइन
ऑटोमैटिक असेंबली लाइन
असेंबली लाइन
