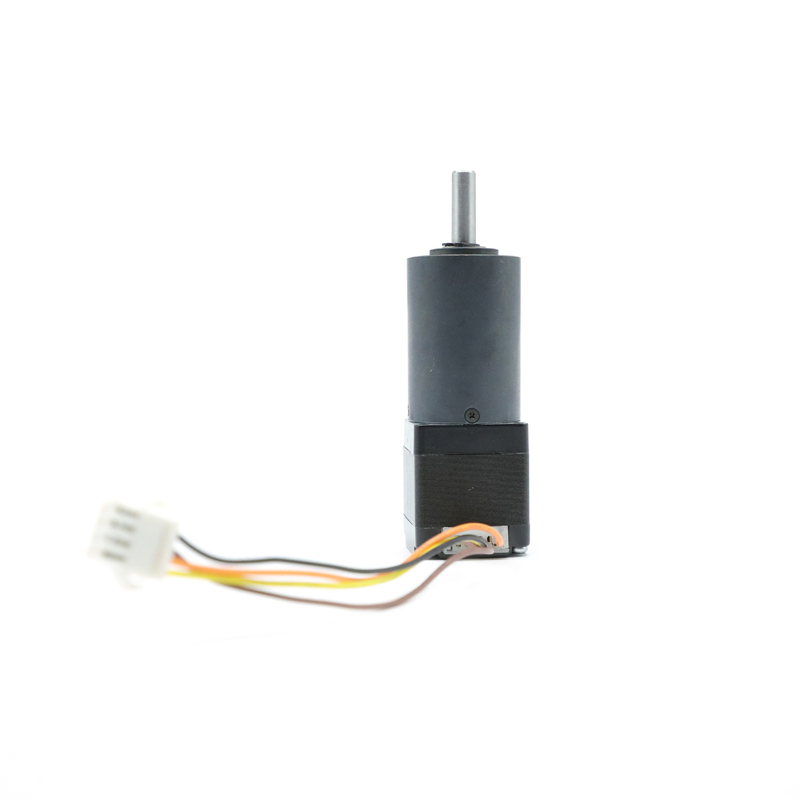

नेमा 11 गियरबॉक्स स्टेपर मोटर हाई टॉर्क 4.22V 0.67A
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xप्रोडक्ट का नाम | स्टेपिंग गियरबॉक्स मोटर | चरण कोण | 1.8 डिग्री सेल्सियस |
---|---|---|---|
तापमान बढ़ना | 80 ℃ मैक्स | वर्तमान | 0.67ए |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | टोर्क पकड़ना | 6kg.cm |
अधिष्ठापन | 3.7 एमएच / चरण | आउटपुट पर असर | आस्तीन बीयरिंग |
रेडियल लोड (निकला हुआ किनारा से 10 मिमी) | 450N | शाफ्ट अक्षीय भार | 200एन |
हाई लाइट | 0.67A गियरबॉक्स स्टेपर मोटर,नेमा 11 गियरबॉक्स स्टेपर मोटर,गियरबॉक्स के साथ उच्च टोक़ स्टेपर मोटर |
Nema 11 4.22V 0.67A 28YGH102-XXAG107 लागत प्रभावी गियरबॉक्स स्टेपर मोटर हाई टॉर्क
प्लेनेटरी गियरबॉक्स, जिसे प्लेनेटरी गियरबॉक्स के रूप में भी जाना जाता है, गति नियंत्रण में सबसे दिलचस्प प्रकार के गियरबॉक्स में से एक है।
28YGH102-XXAG107 एक प्रकार का माइक्रो मोटर्स है। इसका विशिष्ट कम शोर और उच्च टोक़ है। ग्रहीय गियरबॉक्स के इनपुट गियर का केंद्र आउटपुट गियर के केंद्र के चारों ओर घूमता है, और इनपुट शाफ्ट और आउटपुट शाफ्ट संरेखित होते हैं।इससे पता चलता है कि यह एक ही इनपुट और आउटपुट रोटेशन केंद्रों वाला गियरबॉक्स है
यह मॉडल 28 मिमी पाउडर धातुकर्म गियरबॉक्स का उपयोग कर रहा है,डिजाइन काफी जटिल है आप कुशल हैं और अभी भी बनाए रखना आसान है।
विद्युत विशिष्टता
कदम कोण | °/कदम | 1.8 |
रेटेड वोल्टेज | वी | 4.22 |
वर्तमान | ए / चरण | 0.67 |
प्रतिरोध | /चरण | 6.3 |
अधिष्ठापन | एमएच/चरण | 3.7 |
टोर्क पकड़ना | किग्रा.सेमी | 6 |
इन्सुलेशन वर्ग | बी |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
विद्युत कनेक्शन तालिका | ||
समारोह | रंग | |
+5वी | लाल | UL1007 26AWG |
हॉल ए | हरा | |
हॉल बी | नीला | |
हॉल सी | सफेद | |
जीएनडी | काला | |
चरण ए | संतरा | |
चरण बी | पीला | |
चरण सी | भूरा |
GearBoxविद्युत विशिष्टता
व्यास 28 मिमीपाऊडर धातुकर्म
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाऊडर धातुकर्म | आस्तीन बीयरिंग | 80 | 30 | 200 | 0.03 | 0.4 | 1.5 |
प्लैनेटरी गियरबॉक्स 28 वर्ग प्रकार | ||||||
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
1/6 |
प्लैनेटरी गियरबॉक्स 28 राउंड टाइप | ||||||
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
1/30 | ||||||
1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
1/107 |
