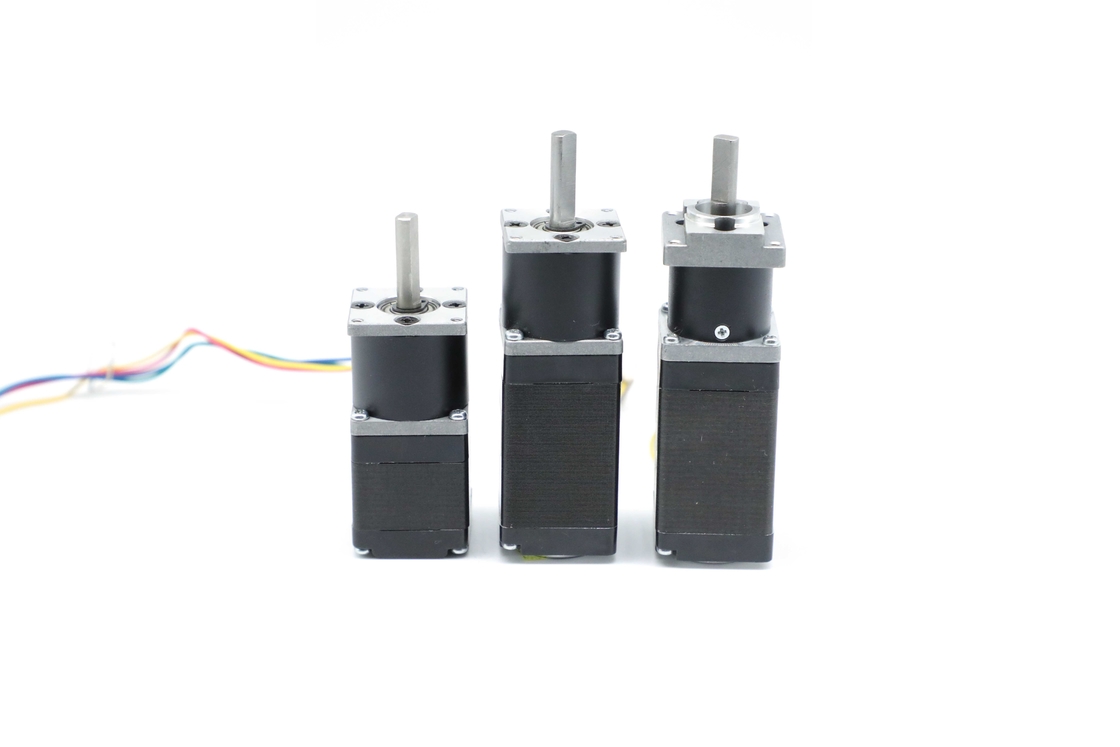

Nema11 प्लैनेटरी गियरबॉक्स 12V 40.5mm 3.4W मोटर गियरबॉक्स 28BL01AG14 . के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | HeTai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 28BL01AG14 |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 25 दिन |
| भुगतान शर्तें | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 10000 पीसी / माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रोडक्ट का नाम | ब्रशलेस गियरबॉक्स मोटर | वोल्टेज | 12 |
|---|---|---|---|
| मूल्याँकन की गति | 214 ± 10% | न्यूनन का अनुपात | 1/14 |
| मूल्यांकन टोक़ | 0.15 एनएम | इन्सुलेशन प्रतिरोध | 100 एमΩ न्यूनतम 500 वीडीसी |
| इन्सुलेशन वर्ग | बी | मोटर ऊंचाई | 40.5 मिमी |
| शाफ्ट का थ्रस्ट प्ले | 0.4 | बिजली उत्पादन | 3.4W |
| नो-लोड पर बैकलैश | ≤1.5° | मोटर वजन | 0.25 किग्रा |
| हाई लाइट | Nema11 प्लैनेटरी गियरबॉक्स,Nema11 प्लैनेटरी गियरबॉक्स 12V,12V गियरबॉक्स के साथ ब्रशलेस मोटर |
||
उत्पाद विवरण
Nema11 ग्रहीय गियरबॉक्स 12V 40.5mm 3.4W मोटर गियरबॉक्स 28BL01AG14 . के साथ
क्योंकि सतह का संपर्क अधिक होता है।स्क्रॉलिंग बहुत नरम है, और लगभग कोई छलांग नहीं है।तो ग्रहीय गियरबॉक्स मोटर में कम शोर होता है।28BL01AG14 एक तरह की मिनी मोटर है।दक्षता सुनिश्चित करने के लिए महत्वपूर्ण पहलू यह है कि ग्रहों के गियरबॉक्स में कम जड़ता और उच्च टोक़ संचरण होता है। सही विनिर्देशों के साथ एक ग्रहीय गियरबॉक्स चुनना किसी भी यांत्रिक प्रणाली की दक्षता में सुधार करने का एक विश्वसनीय तरीका है।
विद्युत विशिष्टता:
| नमूना | ||||
| मोटर पार्ट | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| अनुपात | 1:14 | 1:30 | 1:64 | |
| गियरबॉक्स व्यास | 28 | 28 | 28 | |
| चरणों की संख्या | अवस्था | 3 | 3 | 3 |
| खम्भों की संख्या | डंडे | 4 | 4 | 4 |
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 12 | 24 | 24 |
| मूल्यांकन टोक़ | एनएम | 0.15 | 0.65 | 2 |
| निर्धारित गति | आरपीएम | 214 | 100 | 46 |
| वर्तमान मूल्यांकित | एम्प्स | 0.9 | 1 | 2 |
| बिजली उत्पादन | वाट | 3.4 | 6.8 | 9.6 |
| मोटर ऊंचाई | मिमी | 40.5 | 53 | 78 |
| मोटर वजन | किलोग्राम | 0.25 | 0.31 | 0.36 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
|
विद्युत कनेक्शन तालिका |
||
| समारोह | रंग | |
| +5वी | लाल | UL1007 26AWG |
| हॉल ए | हरा | |
| हॉल बी | नीला | |
| हॉल सी | सफेद | |
| जीएनडी | काला | |
| चरण ए | संतरा | |
| चरण बी | पीला | |
| चरण सी | भूरा | |
यांत्रिक आयाम
आप इनमें से अलग गियरबॉक्स चुन सकते हैं:
व्यास 28 मिमीपाऊडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाऊडर धातुकर्म | आस्तीन बीयरिंग | 80 | 30 | 200 | 0.03 | 0.4 | 1.5 |
| प्लैनेटरी गियरबॉक्स 28 वर्ग प्रकार | ||||||
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/3 | 0.2 | 0.6 | 81% | 28.5 | 105 | 1 |
| 1/6 | ||||||
| प्लैनेटरी गियरबॉक्स 28 राउंड टाइप | ||||||
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/14 | 0.5 | 1.5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1.8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
