| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 22PG2238-123345A-84K |
| न्यूनतम आदेश मात्रा: | 5 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

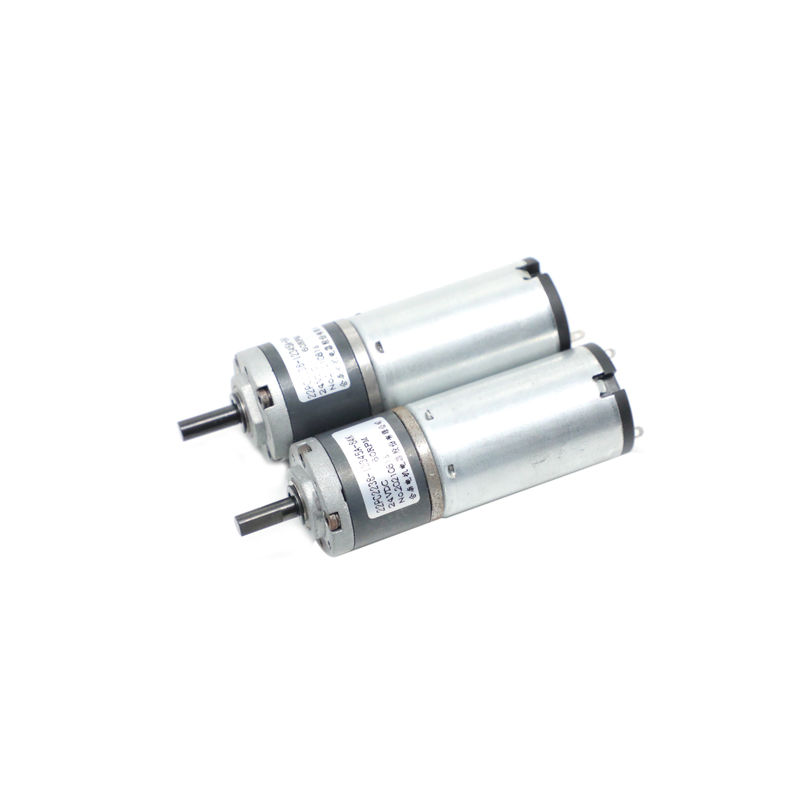

ग्रहीय गियरबॉक्स के साथ 60RPM 0.5NM 22mm माइक्रो 24V डीसी ब्रश मोटर
22PG2032-1423-128K गियरबॉक्स की सामग्री पाउडर धातु विज्ञान है।प्लैनेटरी गियरबॉक्स 22mm ब्रश मोटर के साथ काम करता है।कमी अनुपात 1/128 है, गियरबॉक्स का रेटेड अधिकतम सहिष्णुता टोक़ 0.8NM है।रेटेड वोल्टेज 12V है और रेटेड गति50 ± 15% आरपीएम।यह अंतरिक्ष की बचत करने वाला और हल्का वजन वाला है।साथ ही, रउल्लेखनीयइस मोटर का लाभ कम शोर है क्योंकि इसमें धातु गियरबॉक्स होता है।
विद्युत विशिष्टता
|
आदर्श
|
22 मिमी ब्रश गियर मोटर
|
|
वोल्टेज (वी)
|
२४वी
|
|
गियरबॉक्स के साथ रेटेड टॉर्क (NM)
|
0.5 एनएम
|
|
रेटेड गति (आरपीएम)
|
60 ± 15%
|
|
भार चाल नहीं
|
90 ± 10% आरपीएम
|
|
मूल्यांकन वर्तमान
|
0.4ए
|
| अभी कोई बोझ नहीं | ≤0.08ए |
|
मोटर आकार (मिमी)
|
22*22*60 मिमी
|
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
यांत्रिक आयाम
गियरबॉक्स भाग विद्युत विशिष्टता:
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म |
झरझरा सहन करना |
35 | 15 | 80 | 0.08 | 0.4 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
| 1/4.75 | ||||||
| १/१६ | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
| १/१९ | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0.8 | २.४ | ६५% | 43.9 | 73 | 3 |
| १/८८ | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| १/१४४ |
आवेदन:
व्हील ड्राइव
ट्रैक ड्राइव
कन्वेयर
स्लीव ड्राइव
लहरा ड्राइव
मिश्रण
चरखी ड्राइव
पंप
कुंडल टयूबिंग इंजेक्टर
बरमा और ड्रिलिंग ड्राइव
कटर हेड ड्राइव
गियरबॉक्स असेंबली
