| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 36 AUVAC श्रृंखला |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

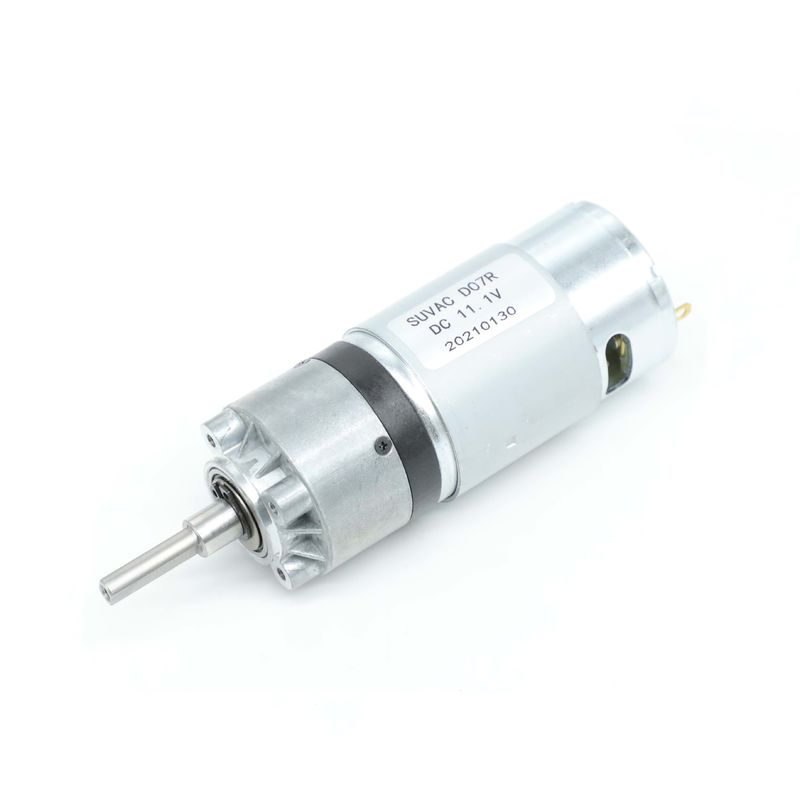

36mm Nema 14 11V 900RPM लागत प्रभावी मिनी लो नॉइज़ डीसी ब्रश गियर मोटर
मोटरSUVAC D07R-11.1V-900RPM में एक जिंक अलॉय प्लैनेटरी गियरबॉक्स और एक 36mm ब्रश मोटर शामिल है। रिडक्शन रेशियो 1/12 है, गियरबॉक्स का रेटेड अधिकतम टॉलरेंस टॉर्क 0.3NM है। इस मोटर का टॉर्क लगभग 0.1NM है। रेटेड वोल्टेज 11.1V है।
इलेक्ट्रिकल स्पेसिफिकेशन
| प्लैनेटरी गियर के साथ स्पेसिफिकेशन्स | ||
| रेटेड टॉर्क | N.m | 0.1 |
| रेटेड वोल्टेज | V | 11.1 |
| नो-लोड स्पीड (rpm) | Rpm | 900±10% |
| रिडक्शन रेशियो | 12:1 | |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
मैकेनिकल डायमेंशन
गियरबॉक्स पार्ट इलेक्ट्रिकल स्पेसिफिकेशन:
36mm जिंक अलॉय
| हाउसिंग मटेरियल | आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10mm) N | शाफ्ट एक्सियल लोड (N) | शाफ्ट प्रेस-फिट फोर्स मैक्स (N) | शाफ्ट का रेडियल प्ले (mm) | शाफ्ट का थ्रस्ट प्ले (mm) | नो-लोड पर बैकलैश (°) |
| जिंक अलॉय | पोरस बेयरिंग | ≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| रिडक्शन रेशियो | रेटेड टॉलरेंस टॉर्क (Nm) | मैक्स मोमेंटरी टॉलरेंस टॉर्क (Nm) | एफिशिएंसी% | लंबाई (mm) | वजन (g) | गियर ट्रेनों की संख्या |
| 1/12 | 0.3 | 1.0 | 81% | 26.8 | 100 | 1 |
36mm पाउडर मेटालर्जी
| हाउसिंग मटेरियल | आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10mm) N | शाफ्ट एक्सियल लोड (N) | शाफ्ट प्रेस-फिट फोर्स मैक्स (N) | शाफ्ट का रेडियल प्ले (mm) | शाफ्ट का थ्रस्ट प्ले (mm) | नो-लोड पर बैकलैश (°) |
| पाउडर मेटालर्जी | स्लीव बेयरिंग | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| रिडक्शन रेशियो | रेटेड टॉलरेंस टॉर्क (Nm) | मैक्स मोमेंटरी टॉलरेंस टॉर्क (Nm) | एफिशिएंसी% | लंबाई (mm) | वजन (g) | गियर ट्रेनों की संख्या |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
प्रेस-फिट
गियरबॉक्स असेंबली
