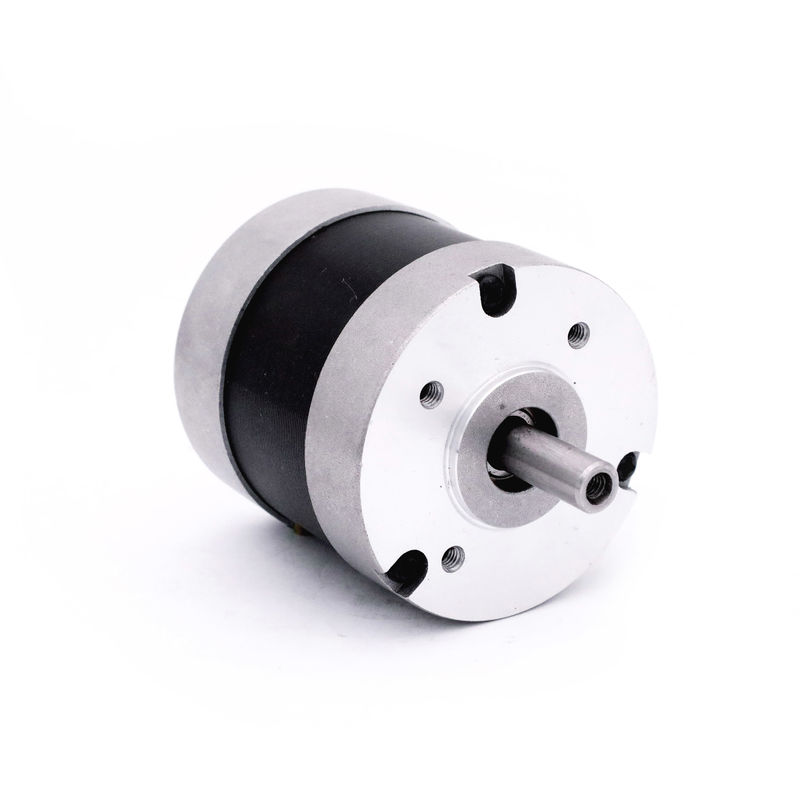

माइक्रो ब्रशलेस स्थायी चुंबक मोटर नेमा 23 57 मिमी 24 वी गोल स्क्वायर निकला हुआ किनारा
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Hetai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 57BL |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 28-31 |
| भुगतान शर्तें | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 5000PCS / महीने |
उत्पाद विवरण
| प्रोडक्ट का नाम | ब्रशलेस डीसी मोटर्स | घुमावदार प्रकार | सितारा |
|---|---|---|---|
| हॉल प्रभाव कोण | 120° विद्युत कोण | इन्सुलेशन वर्ग | बी |
| परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100MΩ न्यूनतम.500VC DC |
| ढांकता हुआ ताकत | 600VAC 1 मिनट | मैक्स रेडियल फोर्स | 75N (सामने निकला हुआ किनारा से 10 मिमी) |
| अधिकतम अक्षीय बल | 15एन | दस्ता प्रकार | सिंगल दस्ता |
| हाई लाइट | नेमा 23 57 मिमी 24 वी,नेमा 23 24 वी,लघु ब्रशलेस डीसी मोटर नेमा 23 |
||
उत्पाद विवरण
57BL श्रृंखला NEMA 23 माइक्रो 24V इलेक्ट्रिक ब्रशलेस डीसी मोटर 3000rpm
57BL01G 3 फेज 4 पोल वोल्टेज 24V, रेटेड करंट 0.77A, रेटेड टॉर्क 0.057 Nm, पावर 15W
57BL02A 3 चरण 4 पोल वोल्टेज24 वी, रेटेड वर्तमान1.87ए,मूल्यांकन टोक़0.11 एनएम, पावर 34.5W
57BL03B 3 चरण 4 पोल वोल्टेज24 वी, रेटेड वर्तमान3.17ए,मूल्यांकन टोक़0.18 एनएम, पावर 56W
57BL04A 3 चरण 4 पोल वोल्टेज 24वी, रेटेड वर्तमान3.67ए,रेटेड टॉर्क 0.66 एनएम, पावर 69W
57BL05A 3 चरण 4डंडे वोल्टेज 24V, रेटेड वर्तमान 5.33ए, रेटेड टोक़ 0.33 एनएम, पावर 104W
57BL063 चरण 4डंडे वोल्टेज 24V, रेटेड वर्तमान 7ए, रेटेड टॉर्क 0.44 एनएम, पावर 138W
57बीएल श्रृंखला के अंतर्निर्मित ड्राइव ब्रशलेस मोटर के लिए, यह उपयोगकर्ता के लिए अधिक लागत प्रभावी और सुविधाजनक है, जो विश्वसनीयता भी बढ़ाता है।
विद्युत विशिष्टता:
| नमूना | नमूना | नमूना | नमूना | नमूना | नमूना | ||
| विनिर्देश | इकाई | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| चरणों की संख्या | अवस्था | 3 | |||||
| खम्भों की संख्या | डंडे | 4 | |||||
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | |||||
| मूल्याँकन की गति | आरपीएम | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| वर्तमान मूल्यांकित | ए | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| मूल्यांकन टोक़ | एनएम | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| मूल्यांकित शक्ति | वू | 15 | 34.5 | 56 | 69 | 104 | 138 |
| चोटी कंठी | एमएन.एम | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| मौजूदा शिखर | एम्प्स | 2.3 | 5.6 | 9.5 | 1 1 | 16 | 21 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| शारीरिक लम्बाई | मिमी | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| वज़न | किलोग्राम | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* उत्पादों को विशेष अनुरोधों के साथ अनुकूलित किया जा सकता है।
*उत्पाद गियरबॉक्स 42, 52, 56, 63 मिमी . से मेल खा सकते हैं
यांत्रिक आयाम
वायरिंग का नक्शा
| समारोह | रंग | |
| +5वी | लाल | UL1007 26AWG |
| हॉल ए | पीला | |
| हल्ब | हरा | |
| हॉल्क | नीला | |
| जीएनडी | काला | |
| चरण ए | पीला | UL1007 20AWG |
| चरण बी | हरा | |
| चरण सी | नीला |
