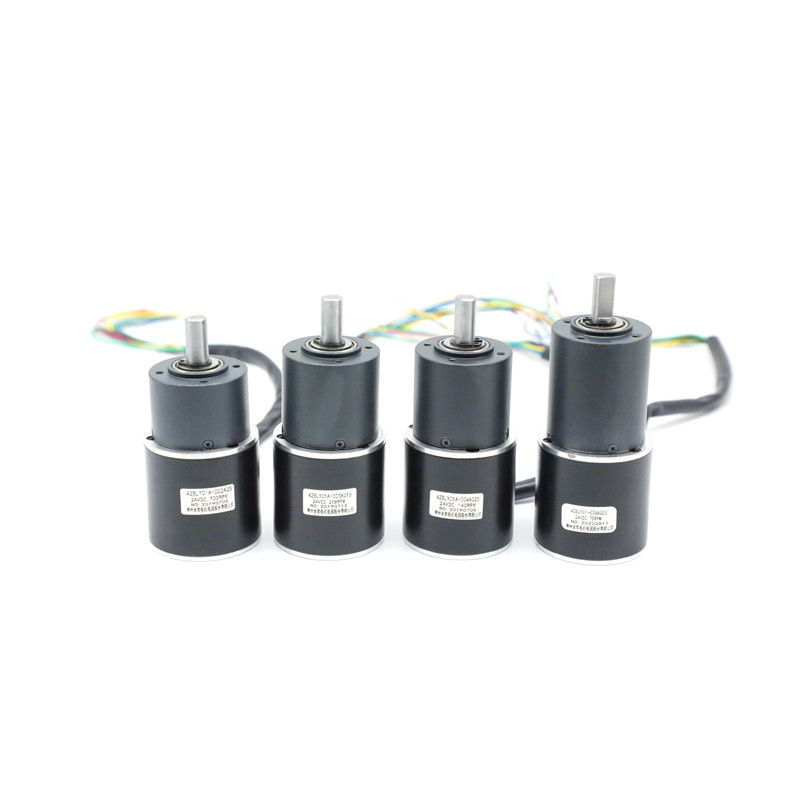

42BLY NEMA 17 अनुकूलित ग्रहीय गियरबॉक्स ब्रशलेस डीसी मोटर उच्च टोक़ कम गति
ग्रहीय गियरबॉक्स का लाभ
1.बढ़ी हुई दोहराव: इसकी अधिक गति रेडियल और अक्षीय भार गियर के मिसलिग्न्मेंट को कम करते हुए विश्वसनीयता और मजबूती प्रदान करते हैं।
2. सटीक परिशुद्धता: अधिकांश घूर्णन कोणीय स्थिरता आंदोलन की सटीकता और विश्वसनीयता में सुधार करती है।
3. कम शोर स्तर क्योंकि अधिक सतह संपर्क है।रोलिंग बहुत नरम है और कूद वस्तुतः कोई नहीं है।
4. ग्रेटर ड्यूरेबिलिटी: इसकी मरोड़ वाली कठोरता और बेहतर रोलिंग के कारण।इस प्रकार, गियर की अधिक दक्षता और अधिक सुचारू संचालन प्राप्त किया जाता है।
5. दक्षता के बहुत अच्छे स्तर: ग्रहों के रेड्यूसर अधिक दक्षता प्रदान करते हैं
6. बढ़ा हुआ टॉर्क ट्रांसमिशन: संपर्क में अधिक दांतों के साथ, तंत्र अधिक टॉर्क को संचारित करने और झेलने में सक्षम है।इसके अलावा, यह इसे और अधिक समान तरीके से करता है।
7. अधिकतम बहुमुखी प्रतिभा: इसका तंत्र एक बेलनाकार गियरबॉक्स में निहित है, जिसे लगभग किसी भी स्थान पर स्थापित किया जा सकता है।
| नमूना | टोक़ एनएम | मैक्स रेडियल लोड | शाफ्ट अक्षीय भार | न्यूनन का अनुपात | गियरबॉक्स आवास सामग्री | वोल्टेज (वी) | पावर (डब्ल्यू) | गति (आरपीएम) |
| 42BLY01A-002AG5 | 0.16 | ≤120N (सामने निकला हुआ किनारा से 10 मिमी) |
80एन |
5:1 | पाउडर धातुकर्म | 24 | 12 | 700 |
| 42BLY01A-003AG16 | 0.46 | 16:1 | 24 | 1 1 | 218 | |||
| 42BLY01A-004AG25 | 0.72 | 25:1 | 24 | १८ | 140 | |||
| 42BLY01A-005AG62 | 1.60 | 62:1 | 24 | 9 | 56 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
मोटर पार्ट विद्युत विशिष्टता:
| नमूना | नमूना | नमूना | ||
| विनिर्देश | इकाई | 42BLY01C | 42BLY02 | 42BLY302-001 |
| चरणों की संख्या | चरण | 3 | 3 | 3 |
| खम्भों की संख्या | डंडे | 4 | 4 | 4 |
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | 24 | 24 |
| रेट की गई गति | आरपीएम | 3000 | 3000 | 3000 |
| मूल्यांकन वर्तमान | ए | 0.63 | 1.77 | २.५३ |
| मूल्यांकन टोक़ | एनएम | 0.035 | 0.08 | 0.13 |
| मूल्यांकित शक्ति | वू | 1 1 | 25 | 41 |
| चोटी कंठी | एमएन.एम | 0.105 | 0.24 | 0.39 |
| मौजूदा शिखर | एम्प्स | 1.9 | 5.3 | 7.6 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.054 | 0.045 | 0.051 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 5.7 | 4.7 | 5.3 |
| शारीरिक लम्बाई | मिमी | 42 | 60 | ७८ |
| वजन | किलोग्राम | 0.25 | 0.38 | 0.56 |
वायरिंग का नक्शा
|
विद्युत कनेक्शन तालिका |
||
| समारोह | रंग | |
| +5वी | लाल | UL1007 26AWG |
| हॉल ए | पीला | |
| हॉल बी | हरा | |
| हॉल सी | नीला | |
| जीएनडी | काली | |
| चरण ए | पीला | UL3265 22AWG |
| चरण बी | हरा | |
| चरण सी | नीला | |
यांत्रिक आयाम
गियरबॉक्स भाग विद्युत विशिष्टता:
36 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन बीयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 0.3 | 1.0 | 81% | २४.८ | 145 | 1 |
| 1/5 | ||||||
| १/१६ |
1.2
|
3.5
|
72% | 32.4 | १७३ | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/33 |
2.5
|
7.5 | ६५% | 41.9 | २१३ | 3 |
| १/६२ | ||||||
| 1/76 | ||||||
| 1/4 | ||||||
| १/११७ |
यांत्रिक आयाम
36 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु |
झरझरा बीयरिंग |
45 | 25 | 100 | 0.08 | 0.4 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/12 | 0.3 | 1.0 | 81% | २६.८ | 100 | 1 |
यांत्रिक आयाम
व्यास 42 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन बीयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| १/१५ | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| १/१८ | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| १/५४ |
8.0
|
25
|
६५%
|
६०.१
|
२६७
|
3 |
| 1/65 | ||||||
| १/९० | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | ६५% | ६०.१ | २६७ |
यांत्रिक आयाम
