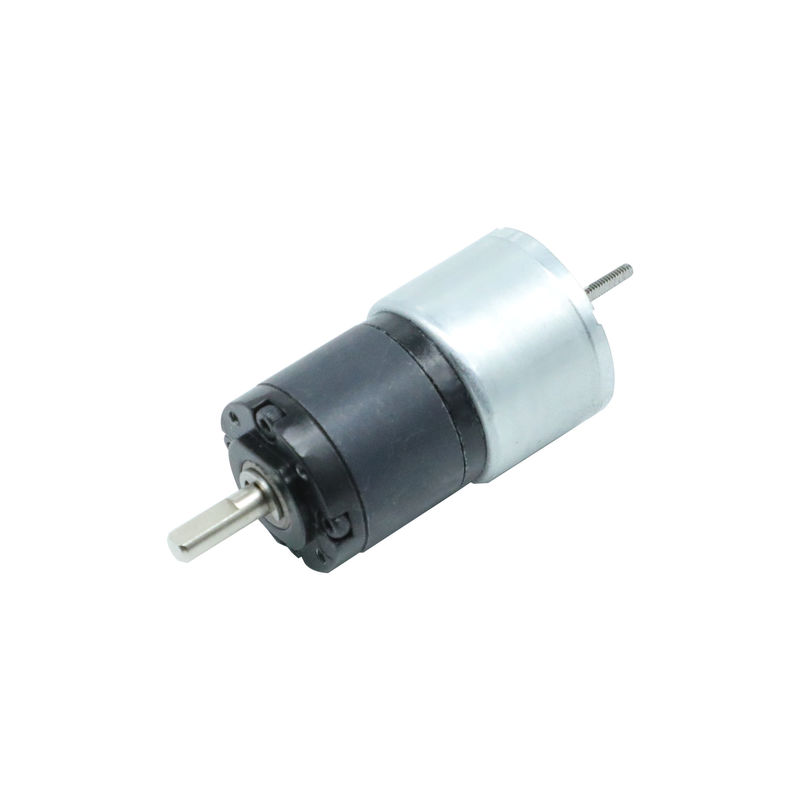

22 मिमी ब्रशलेस डीसी प्लैनेटरी गियर मोटर 24V 8w 3 चरण 0.02nm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
---|---|---|---|
हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
ढांकता हुआ ताकत | 600VAC 1 मिनट | सुरक्षा स्तर | IP40 |
गियरबॉक्स आवास सामग्री | पाऊडर धातुकर्म | गियरबॉक्स असर | झरझरा असर |
गियरबॉक्स रेडियल लोड (निकला हुआ किनारा से 10 मिमी) | ≤35 एन | गियरबॉक्स दस्ता अक्षीय भार | ≤15 एन |
हाई लाइट | प्लैनेटरी गियर मोटर 24V 8w,ब्रशलेस गियरबॉक्स,ब्रशलेस मोटर 22mm |
पाउडर धातुकर्म ग्रहीय गियरबॉक्स के साथ 22 मिमी 3 चरण 24V ब्रशलेस डीसी मोटर मैच
22 मिमी गियरबॉक्स में कमी अनुपात के 3 चरण हैं।पहले चरण में 1:4 और 1:4.75 के कमी अनुपात हैं, rएटीटेड टॉलरेंस टॉर्क 0.1 एनएम, अधिकतम 0.3NM पर है।दूसरे चरण में 1 . का कमी अनुपात है:16, 1:19, 1:22, 1:26।rस्टेज 2 के लिए एटीड टॉलरेंस टॉर्क 0.4NM है, पीक टॉर्क 1.2NM है।तीसरे चरण में 1:88, 1:104, 1:121 और 1:144 के कमी अनुपात हैं।आरएटेड टॉलरेंस टॉर्क 0.8 एनएम है, और अधिकतम 2.4NM है।
22BL श्रृंखला हल्की और अंतरिक्ष की बचत करने वाली है, जो उन लोगों के लिए बहुत उपयुक्त है जो स्थापित स्थान में तंग हैं।
मोटर पार्ट विद्युत विशिष्टता:
नमूना | ||
विनिर्देश | इकाई | 22BL201-001 |
चरणों की संख्या | चरण | 3 |
खम्भों की संख्या | डंडे | 8 |
रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 |
रेट की गई गति | आरपीएम | 4800 |
मूल्यांकन वर्तमान | ए | 0.6 |
मूल्यांकन टोक़ | एनएम | 0.02 |
मूल्यांकित शक्ति | वू | 8.0 |
चोटी कंठी | एमएन.एम | 0.06 |
मौजूदा शिखर | एम्प्स | १.८ |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.033 |
वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 3.5 |
शारीरिक लम्बाई | मिमी | ६८ |
वजन | किलोग्राम | 0.11 |
यांत्रिक आयाम
* नोट: उत्पादों को आपके अनुरोध द्वारा अनुकूलित किया जा सकता है।ज़्यादा ब्योरे के लिए हमसे संपर्क करें।
*उत्पाद 22 मिमी . गियरबॉक्स से मेल खा सकते हैं
वायरिंग का नक्शा:
विद्युत कनेक्शन तालिका | |||
समारोह | रंग | ||
टी.पी | संतरा | UL1061 26AWG | |
जीएनडी | काली | UL1332 28AWG | |
चरण ए |
भूरा |
||
चरण बी | सफेद | ||
चरण सी |
नील लोहित रंग का |
||
+5वी |
लाल |
||
हॉल ए | पीला | ||
हॉल बी | हरा | ||
हॉल सी | नीला |
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म |
झरझरा सहनशीलता |
35 | 15 | 80 | 0.08 | 0.4 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
1/4.75 | ||||||
१/१६ | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
१/१९ | ||||||
1/22 | ||||||
1/26 | ||||||
1/76 | 0.8 | २.४ | ६५% | 43.9 | ७३ | 3 |
१/८८ | ||||||
1/104 | ||||||
1/121 | ||||||
१/१४४ |
फायदेब्रश मोटर के ऊपर एक ब्रश रहित मोटर उच्च शक्ति-से-भार अनुपात, उच्च गति, इलेक्ट्रॉनिक नियंत्रण और कम रखरखाव है।ब्रशलेस मोटर्स कंप्यूटर पेरिफेरल्स (डिस्क ड्राइव, प्रिंटर), हैंड-हेल्ड पावर टूल्स और मॉडल एयरक्राफ्ट से लेकर ऑटोमोबाइल तक के वाहनों जैसे स्थानों में एप्लिकेशन ढूंढती हैं।आधुनिक वाशिंग मशीनों में, ब्रशलेस डीसी मोटर्स ने रबर बेल्ट और गियरबॉक्स को डायरेक्ट-ड्राइव डिज़ाइन द्वारा बदलने की अनुमति दी है।
