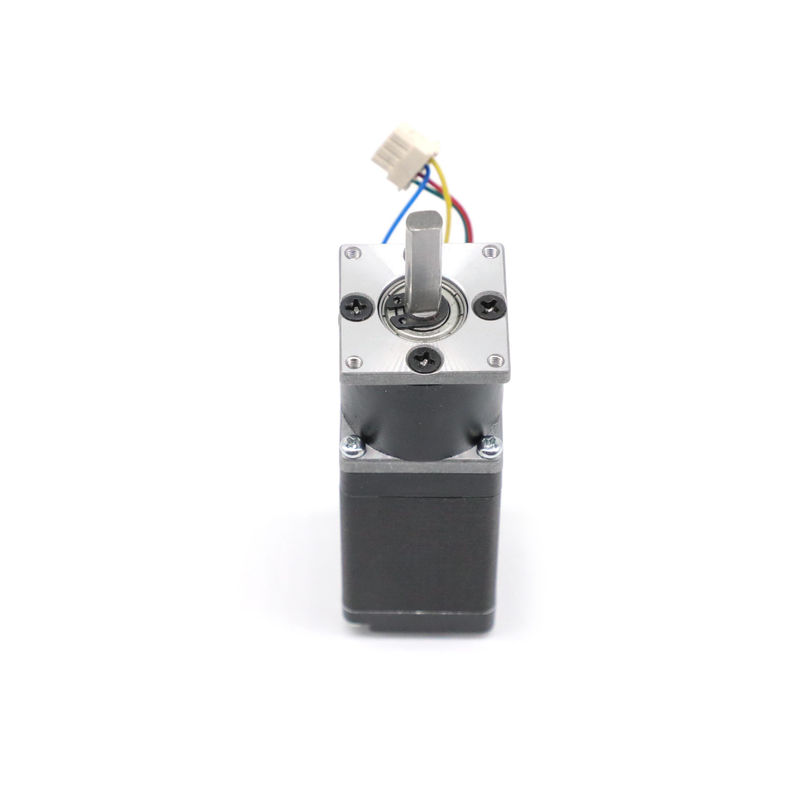

गियरबॉक्स 28 मिमी कमी 1 144 . के साथ 6 वायर नेमा 11 स्टेपर मोटर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | कदम गियरबॉक्स मोटर | चरण सटीकता | ± 5% |
---|---|---|---|
तापमान बढ़ना | 80 ℃ मैक्स | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | ढांकता हुआ ताकत | 500VAC 1 मिनट |
मैक्स रेडियल बल | 28N (सामने की ओर से 20 मिमी) | अधिकतम अक्षीय बल | 10N |
उपयुक्त गियरबॉक्स | 22 मिमी, 28 मिमी | गियरबॉक्स सामग्री | पाऊडर धातुकर्म |
हाई लाइट | नेमा 11 स्टेपर मोटर गियरबॉक्स के साथ 28 मिमी,28 मिमी स्टेपर मोटर,6 तार स्टेपर मोटर |
28BYGH NEMA 11 स्टेपर मोटर 28mm गियरबॉक्स के साथ अधिकतम कमी अनुपात 1:14
*उत्पाद 22.28mm गियरबॉक्स से मेल खा सकते हैं
पाउडर धातुकर्मझरझरा असर वाले 22 मिमी गियरबॉक्स में निम्नलिखित कमी अनुपात के विकल्प हैं:
प्रथम चरण
1/4, 1/4.75
चरण 2
१/१६, १/१९, १/२२, १/२६
चरण 3
1/76, 1/88, 1/104, 1/121, 1/144
28 मिमी गियरबॉक्स के लिए, 2 कमी अनुपात हैं जो 1:3 और 1:6 हैं (दोनों एक चरण हैं)।
गियरबॉक्स के बारे में अधिक जानकारी देखने के लिए कृपया नीचे स्क्रॉल करें
मोटर पार्ट विद्युत विशिष्टता:
नमूना | कदम कोण (डिग्री/कदम) |
लीड तार (नहीं न।) |
वोल्टेज (वी) |
वर्तमान (ए / चरण) |
प्रतिरोध (Ω/चरण) |
अधिष्ठापन (महाराष्ट्र/चरण) |
टोर्क पकड़ना (जीसीएम) |
मोटर ऊंचाई एल (एमएम) |
मोटर वजन (किलोग्राम) |
---|---|---|---|---|---|---|---|---|---|
28BYGH102-01 | १.८ | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
28BYGH105-01 | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 | |
28BYGH301 | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 | |
28BYGH303 | 6 | 3.40 | 0.95 | ३.४ | 1.0 | 750 | 45 | 0.14 | |
28BYGH501 | 4 | 8.04 | 0.67 | 12.0 | 7.2 | १२०० | 51 | 0.19 | |
28BYGH502 | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
यांत्रिक आयाम
वायरिंग का नक्शा
गियरबॉक्स भाग विद्युत विशिष्टता:
व्यास 22 मिमी
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म |
झरझरा सहनशीलता |
35 | 15 | 80 | 0.08 | 0.4 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 0.1 | 0.3 | 81% | 13.9 | 29 | 1 |
1/4.75 | ||||||
१/१६ | 0.4 | 1.2 | 72% | 32.4 | 52 | 2 |
१/१९ | ||||||
1/22 | ||||||
1/26 | ||||||
1/76 | 0.8 | 2.5 | ६५% | 43.9 | ७३ | 3 |
१/८८ | ||||||
1/104 | ||||||
1/121 | ||||||
१/१४४ |
यांत्रिक आयाम
व्यास 28 मिमी
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म | स्लीव बेयरिंग | 80 | 30 | 200 | 0.03 | 0.4 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/3 | 0.2 | 0.6 | 81% | २८.५ | 105 | 1 |
1/6 |
यांत्रिक आयाम
