| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | HTD421 |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

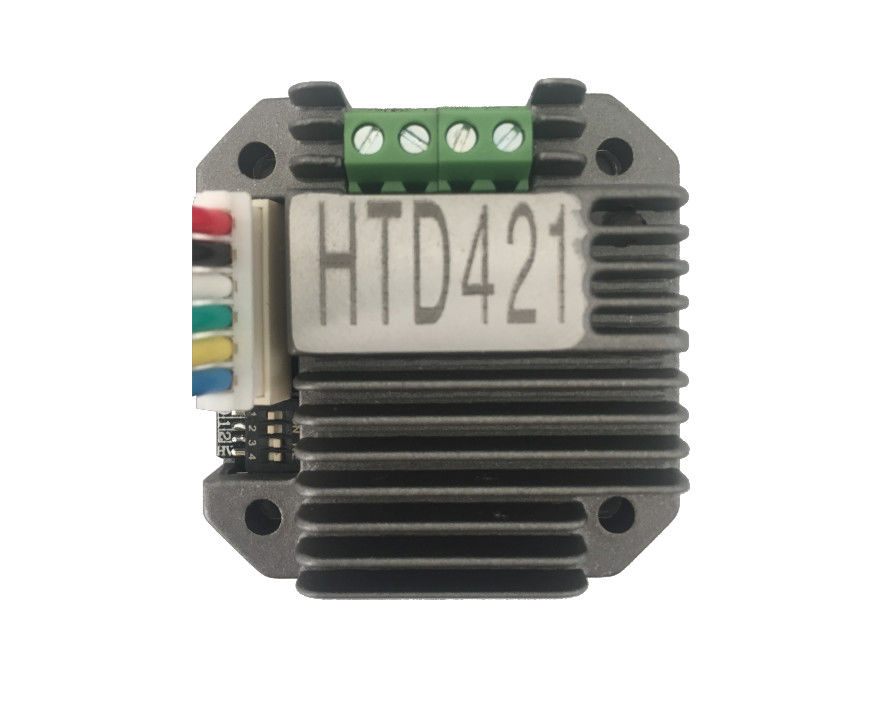

एचटीडी४२१ २ फेज समानांतर इंटरफेस ड्राइवर एनईएमए १७ स्टेपर मोटर के लिए एकीकृत चालक Driver
उत्पाद सुविधा
लघु डिजाइन, सुविधाजनक स्थापना, 42 स्टेपर मोटर्स के साथ एकीकृत किया जा सकता है
- हीट-डिसिप्टेड कास्ट एल्युमीनियम संलग्न आवास
- चलना बंद होने पर स्वचालित आधा करंट
- समानांतर इंटरफ़ेस हाई-स्पीड फोटोइलेक्ट्रिक अलगाव, 3.3-5V और 12-24V तर्क स्तर 2A के साथ संगत लगातार समायोज्य
- माइक्रोस्टेप 1/2/4/8/16/32 वैकल्पिक उपखंड
उत्पाद पैरामीटर
|
बिजली की आपूर्ति |
डीसी 12 वी-डीसी 35 वी / 2 ए, डीसी 24 वी की सिफारिश की जाती है |
|
|
समानांतर इंटरफ़ेस |
वीसीसी |
बिजली की आपूर्ति।डीआईपी स्विच चयन 3.3V-5V या 12V-24V |
|
डिर |
0 वी या वीसीसी।वर्तमान:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V |
|
|
एसटीपी |
0 वी या वीसीसी।वर्तमान:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V आवृत्ति 0-20 किलोहर्ट्ज़ |
|
| एन |
0 वी या वीसीसी।वर्तमान:8mA@3.3V/8mA@12V/15mA@5V/18mA@24V आवृत्ति 0-20 किलोहर्ट्ज़ |
|
|
आउटपुट मोटर करंट |
पीक 2 ए (एकल चरण अधिकतम), वास्तविक उपयोग 0-2 ए समायोज्य |
|
ड्राइव विधि |
लगातार चालू पीडब्लूएम नियंत्रण |
|
ड्राइव उपखंड |
डीआईपी स्विच सेटिंग चयन 1, 2, 4, 8, 16, 32 |
|
इन्सुलेशन प्रतिरोध |
> सामान्य तापमान और दबाव पर 100M－ |
|
ढांकता हुआ ताकत |
0.5KV, सामान्य तापमान और दबाव पर 1 मिनट |
|
सुरक्षा |
इनपुट रिवर्स कनेक्शन, ओवरलोड, ड्राइव ओवरहीट, ड्राइव ओवरकुरेंट |
ड्राइवर के पास 42 स्टेपर मोटर के समान छेद की स्थिति और आकार होता है।
विद्युत इंटरफ़ेस
गोताखोर आयाम
तारों
उत्पाद लाभ
एकीकृत मोटर्स के फायदों में लेआउट में आसानी, कम वायरिंग जटिलता, तेज सिस्टम सेटअप और निर्माण, और मोटर चालक संगतता शामिल हैं।इसके अलावा, एक एकीकृत नियंत्रण प्रणाली के साथ एक एकीकृत इकाई भी प्रदान की जाती है।
एकीकृत मोटर और ड्राइव इकाइयों के लाभों में कार्यान्वयन में आसानी, कम तारों की जटिलता, तेजी से सेटअप और सिस्टम का निर्माण, और गारंटीकृत मोटर-ड्राइव संगतता शामिल है।इसके अतिरिक्त, एक चिप (SoC) पर सिस्टम को शामिल करने वाली एकीकृत इकाइयाँ भी उपलब्ध हैं।
