| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | ES40-50W |
| न्यूनतम आदेश मात्रा: | 5 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

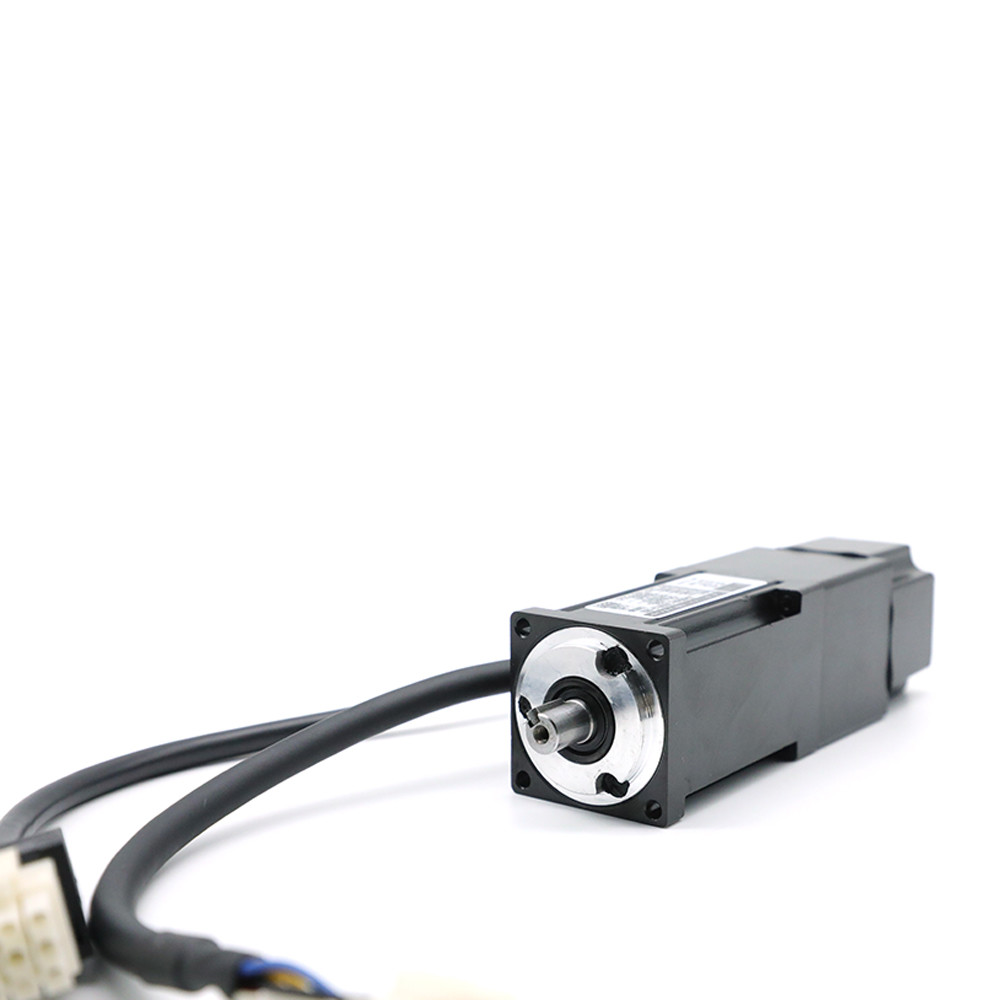

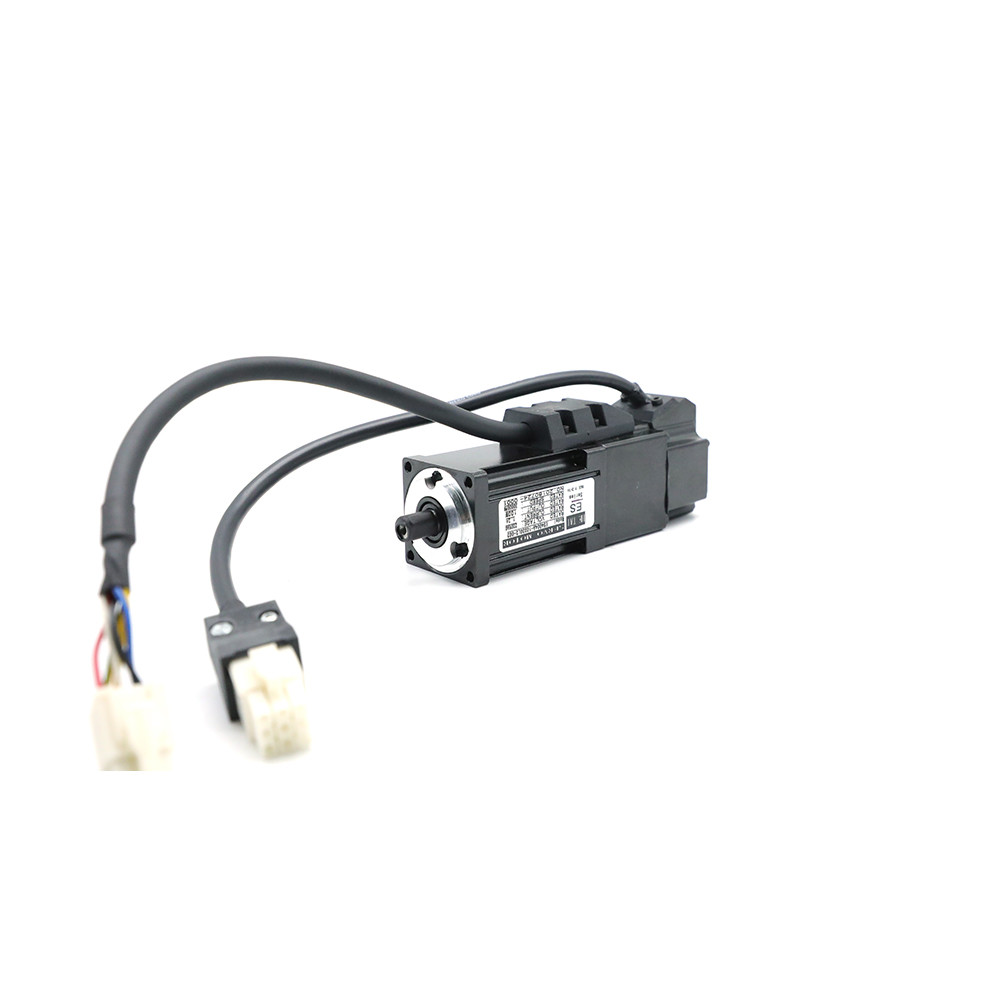

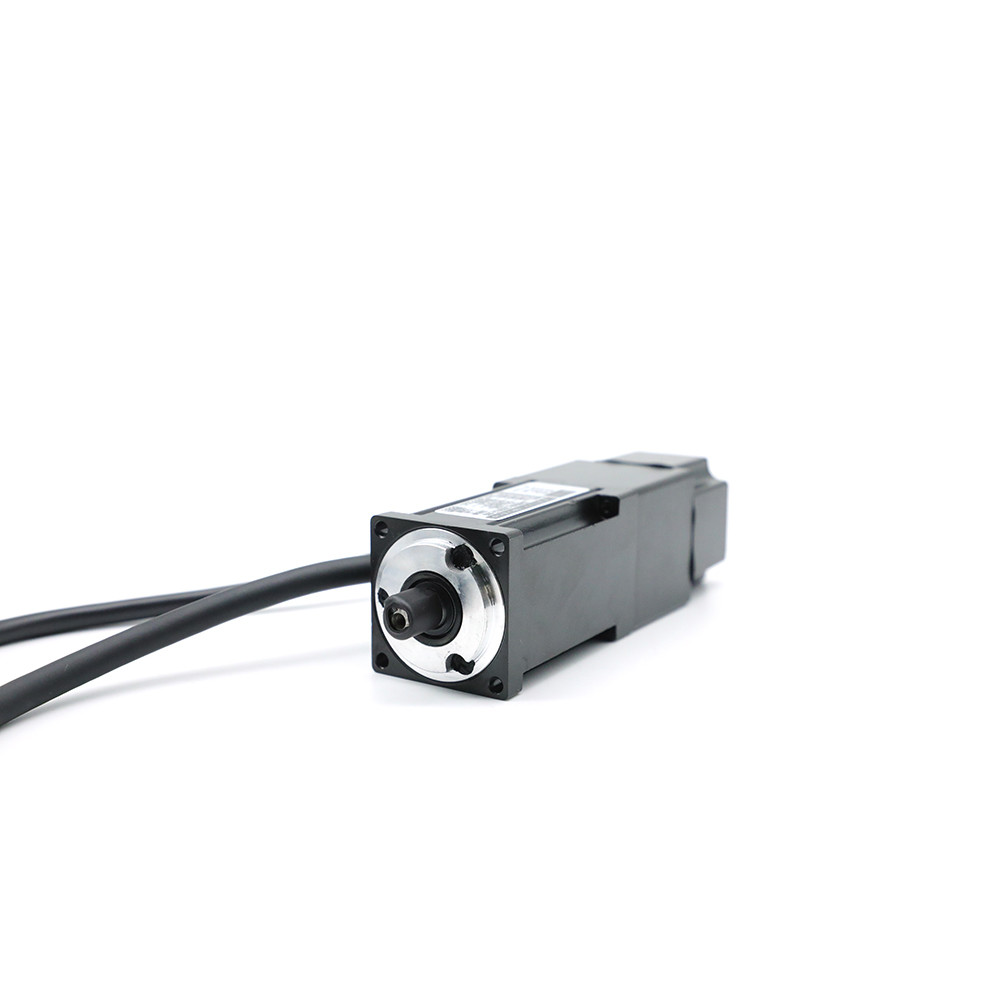

ES40 50W क्लोज्ड-लूप नियंत्रण उच्च सटीकता 0.16 एनएम 310V डीसी माइक्रो सर्वो मोटर
| मॉडल ES 40 -310V (कोई ब्रेक नहीं) | |||||||
| मूल्यांकित शक्ति | अधिकतम रेडियल बल | अधिकतम अक्षीय बल | वजन | दस्ता प्रकार | शाफ्ट परिधि | फीडबैक डिवाइस | डंडे की संख्या |
| 50W | १२०एन | 60एन | 0.5 किलोग्राम | कुंजी शाफ्ट | 8 | २४ बिट | १० डंडे |
| 100W | १२०एन | 60एन | 0.5 किलोग्राम | कुंजी शाफ्ट | 8 | १७ बिट | 8 डंडे |
विद्युत विशिष्टता
|
मूल्यांकित शक्ति |
रेटेड स्पीड |
वोल्टेज |
रेटेड वर्तमान |
मूल्यांकन टोक़ |
शिखर टॉर्कः |
वापस ईएमएफ लगातार |
|
(डब्ल्यू) |
(आरपीएम) |
(वी) |
(ए) |
(एनएम) |
(एनएम) |
(एनएम/ए) |
|
50 |
3000 |
३१० |
0.56 |
0.16 |
0.48 |
16 |
बिना ब्रेक
| पिन | समारोह |
रंग |
| 1 | यू | लाल |
| 2 | वी | सफेद |
| 3 | वू | काली |
| 4 | जी | पीले हरे |
| पिन | समारोह | रंग |
| 1 | एनसी | |
| 2 | एसडी | नीला |
| 3 | एसडी- | बैंगनी |
| 4 | वीसीसी | सफेद |
| 5 | जीएनडी | काली |
| 6 | शील्ड | |
|
प्रकार |
40 |
||
|
शक्ति |
50W |
100W |
|
|
एनकोडर |
|||
|
ली |
ए |
|
91.5 |
|
ख |
|
|
|
|
ली |
|
९७ |
|
|
नहीं |
65 |
85 |
|
|
प्रकार |
40 |
||
|
शक्ति |
50W |
100W |
|
|
एनकोडर |
|||
|
वजन |
ए |
|
0.48 |
|
ख |
|
|
|
|
ली |
|
0.52 |
|
|
नहीं |
0.34 |
0.45 |
|
नोट: ए, बी, एल, एन विभिन्न एन्कोडर को संदर्भित करता है।
ए = तमागावा सिंगल-टर्न एब्सोल्यूट वैल्यू 17-बिट एनकोडर
बी = वृद्धिशील 2500ppr ऑप्टिकल एनकोडर
एल=तमागावा मल्टी-टर्न एब्सोल्यूट वैल्यू 17-बिट एनकोडर
एन = निकॉन मल्टी-टर्न एब्सोल्यूट वैल्यू 24 बिट
अर्ध - पूर्ण उत्पाद
स्टेपर मोटर और सर्वो मोटर के बीच अंतर:
स्टेपर मोटर्स में बड़ी संख्या में ध्रुव, स्थायी चुंबक या विद्युत प्रवाह द्वारा उत्पन्न चुंबकीय जोड़े होते हैं।सर्वो मोटर्स में बहुत कम पोल होते हैं;प्रत्येक पोल मोटर शाफ्ट के लिए एक प्राकृतिक रोक बिंदु प्रदान करता है।
कम गति पर स्टेपर मोटर का टॉर्क समान आकार के सर्वो मोटर से अधिक होता है।
स्टेपर मोटर ऑपरेशन पल्स जनरेटर से कमांड पल्स सिग्नल आउटपुट द्वारा सिंक्रनाइज़ किया जाता है।इसके विपरीत, सर्वोमोटर ऑपरेशन कमांड पल्स से पिछड़ जाता है।
अब आपके पास सर्वो मीटर के काम करने के बारे में एक विचार है यदि आपके पास इस विषय पर कोई प्रश्न हैं या इलेक्ट्रिकल और इलेक्ट्रॉनिक्स परियोजनाएं नीचे टिप्पणी छोड़ दें।
