10kgcm 57mm स्टेपर मोटर गियरबॉक्स Nema 23 प्लैनेटरी हाई प्रिसिजन 9.6V
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | HeTai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 57BYGH321-03AG6 |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 25 दिन |
| भुगतान शर्तें | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 10000 पीसी / महीना |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | कदम गियरबॉक्स मोटर | चरण सटीकता | ± 5% |
|---|---|---|---|
| तापमान बढ़ना | 80 ℃ मैक्स | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
| परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | ढांकता हुआ ताकत | 500VAC 1 मिनट |
| गियरबॉक्स आवास सामग्री | पाऊडर धातुकर्म | आउटपुट पर असर | बाहींदार |
| रेटेड वोल्टेज | 6.9 वी | परिणाम | 9.6 ASE / PHASE |
| हाई लाइट | नेमा 23 प्लेनेटरी गियरबॉक्स 9.6 वी,नेमा प्लैनेटरी गियरबॉक्स 9.6 वी,नेमा 23 स्टेपर मोटर के लिए गियरबॉक्स |
||
उत्पाद विवरण

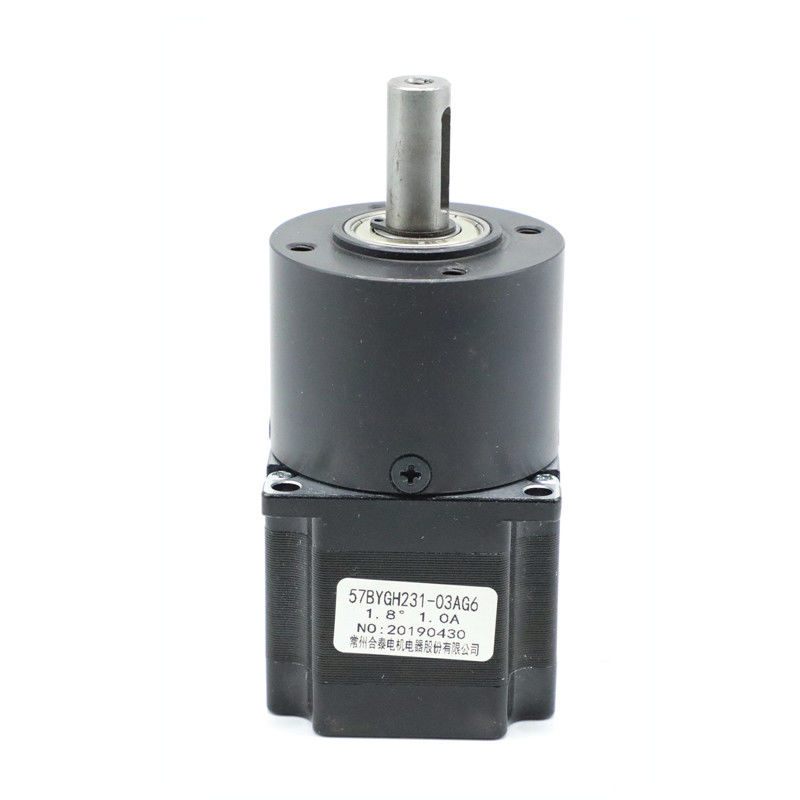

57BYGH231-03AG6 NEMA 23 उच्च परिशुद्धता 9.6V चरण गियरबॉक्स मोटर ग्रहीय गति reducer
57BYGH231-03AG6 में 2 चरण 57 मिमी स्टेपिंग मोटर और 56 मिमी ग्रहीय गियरबॉक्स शामिल हैं।56 मिमी गियरबॉक्स की आवास सामग्री पाउडर धातु विज्ञान है।rशाफ्ट का एडियल प्ले ≤0.03mm है, और शाफ्ट का थ्रस्ट प्ले ≤0.1 है।नो-लोड पर बैकलैश 1.5 ° है।
लोड क्षमता की समान मात्रा के लिए, हमारे पाउडर धातुकर्म ग्रहीय गियरबॉक्स में पारंपरिक गियरबॉक्स की तुलना में अधिक सेवा जीवन काल होता है।मुख्य पहलू किसी भी यांत्रिक प्रणाली में दक्षता और विश्वसनीयता में सुधार करना है।
विद्युत विशिष्टता
| कदम कोण | °/कदम | १.८ |
| रेटेड वोल्टेज | वी | 9.6 |
| वर्तमान | ए / चरण | 1.0 |
| प्रतिरोध | /चरण | 9.6 |
| अधिष्ठापन | एमएच/चरण | 20 |
| टोर्क पकड़ना | किग्रा.सेमी | 10 |
| इन्सुलेशन वर्ग | ख | |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
यांत्रिक आयाम
गियरबॉक्स भाग विद्युत विशिष्टता
व्यास 56 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | स्लीव बेयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| १/१५ | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| १/६६ |
यांत्रिक आयाम
इन सभी लाभों के आधार पर, हमारी कंपनी हाइब्रिड स्टेपिंग मोटर्स, डीसी ब्रशलेस मोटर्स, सर्वो मोटर्स, गियरबॉक्स मोटर्स आदि का उत्पादन करने में माहिर है।उत्पादों को रोबोट, पैकिंग मशीनरी, कपड़ा मशीनरी, चिकित्सा उपकरण, प्रिंटिंग मशीनरी, बुद्धिमान रसद उपकरण में लागू किया जाता है ... हेताई अपने उत्पादों को संयुक्त राज्य अमेरिका, यूरोप, दक्षिण पूर्व एशिया और पूरे चीन में भी भेजता है।
सन गियर और प्लेनेटरी गियर्स की एक अलग व्यवस्था होने से, उच्च आउटपुट टॉर्क और वाइड स्पीड रेशियो प्राप्त होता है।इनके अलावा, ग्रहों के गियरबॉक्स में कम जड़ता और उच्च टोक़ संचरण होता है।ये सभी प्रमुख पहलू हैं जो दक्षता की गारंटी देते हैं।
शक्ति और गति की डिग्री को सटीक रूप से बदलने की क्षमता ग्रहों के गियरबॉक्स को कई विशेष अनुप्रयोगों जैसे पवन टरबाइन, आंतरिक दहन इंजन, और इसी तरह के लिए उपयुक्त बनाती है।
