| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 57BL03B |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

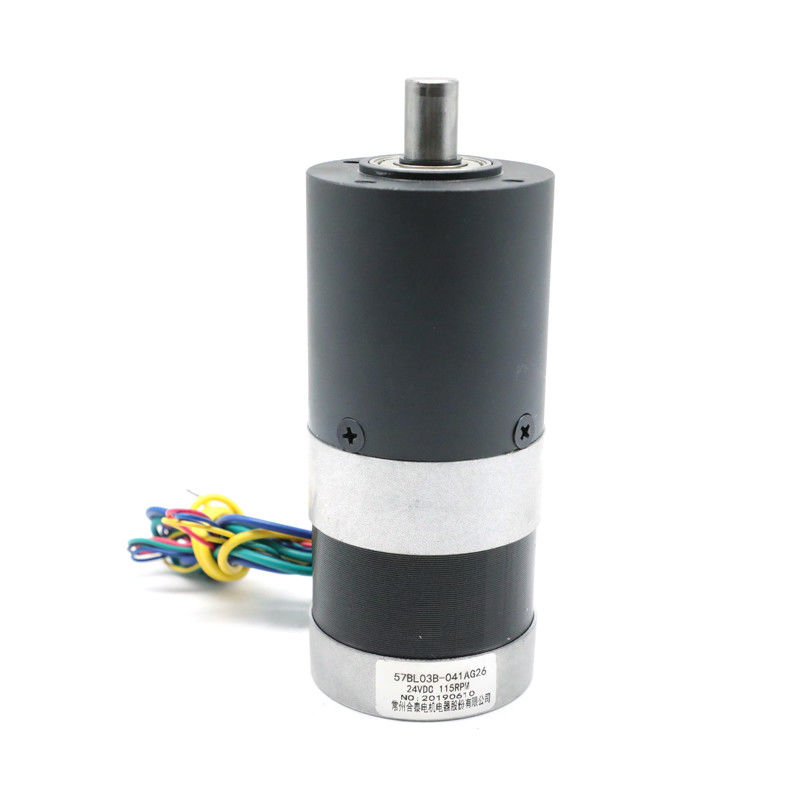

57BL03B-041AG26 माइक्रो लो नॉइज़ पाउडर मेटलर्जी गियर NEMA23 ब्रशलेस डीसी मोटर
चौड़ा गति अनुपात लंबी सेवा जीवनकाल के साथ
57BL03B-041AG26 एक 3 चरण 57 मिमी डीसी ब्रशलेस मोटर और एक 56 मिमी प्लैनेटरी गियरबॉक्स से बना है। गियरबॉक्स की हाउसिंग सामग्री पी हैपाउडर मेटलर्जी। यह स्लीव बेयरिंग का उपयोग करता है। गियरबॉक्स आउटपुट शाफ्ट का रेडियल लोड (फ्लैंज से 10 मिमी) 450N है, और शाफ्ट एक्सियल लोड 200N है।
समान लोड क्षमता के लिए, हमारे पाउडर मेटलर्जी प्लैनेटरी गियरबॉक्स में पारंपरिक गियरबॉक्स की तुलना में उच्च सेवा जीवनकाल होता है। मुख्य पहलू किसी भी यांत्रिक प्रणाली में दक्षता और विश्वसनीयता में सुधार करना है।
विद्युत विनिर्देश:
| मॉडल | ||
| निर्माता मॉडल | 57BL03B-041AG26 | |
| चरणों की संख्या | चरण | 3 |
| ध्रुवों की संख्या | ध्रुव | 4 |
| लाइन टू लाइन प्रतिरोध | OHMS | 0.8 |
| नाममात्र वोल्टेज | VDC | 24 |
| बिना लोड गति | RPM | 4000 |
| बिना लोड करंट | Amps | 0.6 |
| रेटेड गति | Rpm | 3000±200 |
| रेटेड करंट | A | 0.6 |
| रेटेड टॉर्क | N.m | 0.18 |
| रेटेड पावर | W | 57 |
| पीक टॉर्क | N.m | 0.54 |
| टॉर्क कांस्टेंट | N.m/A | 0.057 |
| बैक ईएमएफ कांस्टेंट | V/kRPM | 5.9 |
| बॉडी की लंबाई | mm | 56.5 |
| वजन | Kg | 0.56 |
| प्लैनेटरी गियर के साथ मोटर विनिर्देश | ||
| रेटेडटॉर्क | N.m | 3.3 |
| रेटेड गति | Rpm | 115±10% |
| अनुपात | 26:1 | |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
वायरिंग आरेख
| कार्य | रंग | |
| +5V | लाल | UL1007 26AWG |
| हॉल A | पीला | |
| हॉल B | हरा | |
| हॉल C | नीला | |
| GND | काला | |
| फेज A | पीला | UL1015 22AWG |
| फेज B | हरा | |
| फेज C | नीला |
यांत्रिक आयाम
बाहरी व्यास 56 मिमीपाउडर मेटलर्जी
| हाउसिंग सामग्री | आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10 मिमी) N | शाफ्ट एक्सियल लोड (N) | शाफ्ट प्रेस-फिट बल अधिकतम (N) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | बिना लोड पर बैकलैश (°) |
| पाउडर मेटलर्जी | स्लीव बेयरिंग | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| कमी अनुपात | रेटेड टॉलरेंस टॉर्क (Nm) | अधिकतम क्षणिक टॉलरेंस टॉर्क (Nm) | दक्षता% |
लंबाई L (मिमी) |
वजन (g) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
यांत्रिक आयाम
एक प्लैनेटरी गियरबॉक्स, जिसे एपिसाइक्लिक गियरबॉक्स के रूप में भी जाना जाता है, मोशन कंट्रोल में उपलब्ध सबसे दिलचस्प प्रकार के गियरबॉक्स में से एक है। इनका उपयोग अक्सर ऑटोमोटिव में स्वचालित ट्रांसमिशन के एक महत्वपूर्ण हिस्से के रूप में किया जाता है।
प्लैनेटरी गियरबॉक्स कैसे काम करता है?
गियर के संरेखण की तुलना हमारे सौर मंडल से की जा सकती है जहाँ ग्रह सूर्य के चारों ओर घूमते हैं, इसलिए इसका नाम 'प्लैनेटरी गियरबॉक्स' पड़ा।
