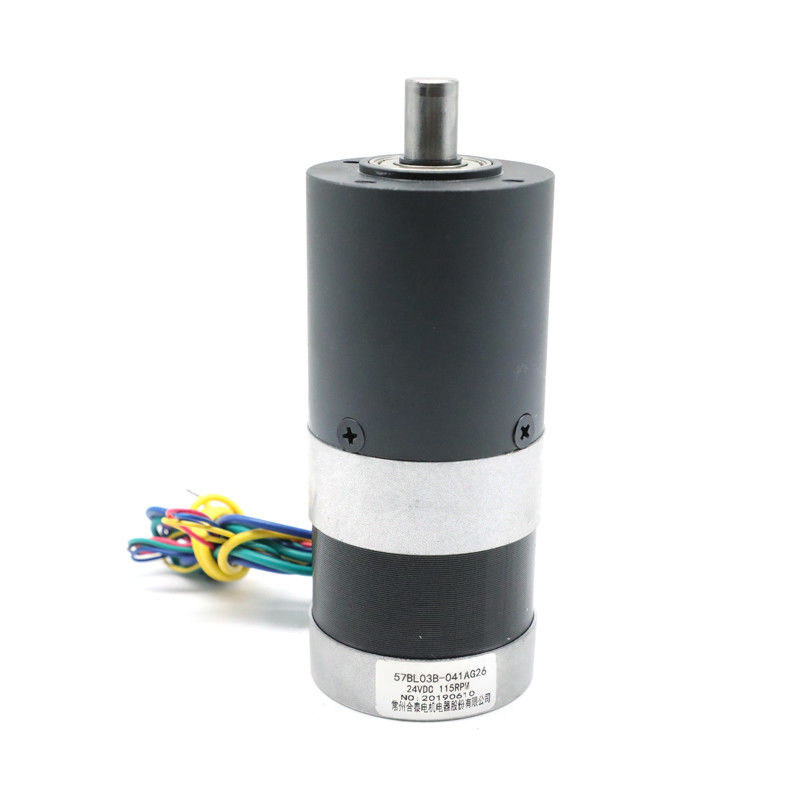

माइक्रो गियर वाली ब्रशलेस मोटर NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Hetai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 57BL03B-041AG26 |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 28-31 |
| भुगतान शर्तें | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 5000PCS / महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
|---|---|---|---|
| हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
| परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
| ढांकता हुआ ताकत | 600VAC 1 मिनट | न्यूनन का अनुपात | 1/26 |
| अधिकतम अक्षीय बल | 8 एनएम | अधिकतम क्षणिक सहिष्णुता टोक़ | 25 एन.एम. |
| हाई लाइट | छोटे गियर वाली ब्रशलेस मोटर,नेमा 23 ग्रहीय गियरबॉक्स 57BL03B,नेमा 23 57mm 57BL03B |
||
उत्पाद विवरण
57BL03B-041AG26 माइक्रो लो नॉइज़ पाउडर मेटलर्जी गियर NEMA23 ब्रशलेस डीसी मोटर
लंबी सेवा अवधि के साथ व्यापक गति अनुपात
57BL03B-041AG26इसमें 3 फेज 57mm dc ब्रशलेस मोटर और 56mm प्लेनेटरी गियरबॉक्स शामिल है।गियरबॉक्स की आवास सामग्री p . हैओडर धातु विज्ञान।यह आस्तीन असर का उपयोग करता है।गियरबॉक्स आउटपुट शाफ्ट का रेडियल लोड (निकला हुआ किनारा से 10 मिमी) 450N है, और शाफ्ट अक्षीय भार 200N है।
लोड क्षमता की समान मात्रा के लिए, हमारे पाउडर धातुकर्म ग्रहीय गियरबॉक्स में पारंपरिक गियरबॉक्स की तुलना में अधिक सेवा जीवन काल होता है।मुख्य पहलू किसी भी यांत्रिक प्रणाली में दक्षता और विश्वसनीयता में सुधार करना है।
विद्युत विशिष्टता:
| नमूना | ||
| निर्माण मॉडल | 57BL03B-041AG26 | |
| चरणों की संख्या | चरण | 3 |
| खम्भों की संख्या | डंडे | 4 |
| लाइन से लाइन प्रतिरोध | ओम | 0.8 |
| नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
| भार चाल नहीं | आरपीएम | 4000 |
| अभी कोई बोझ नहीं | एम्प्स | 0.6 |
| रेट की गई गति | आरपीएम | 3000 ± 200 |
| मूल्यांकन वर्तमान | ए | 0.6 |
| मूल्यांकन टोक़ | एनएम | 0.18 |
| मूल्यांकित शक्ति | वू | 57 |
| चोटी कंठी | एनएम | 0.54 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.057 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 5.9 |
| शारीरिक लम्बाई | मिमी | 56.5 |
| वजन | किलोग्राम | 0.56 |
| ग्रह गियर के साथ मोटर निर्दिष्टीकरण | ||
| रेटेड टॉर्कः | एनएम | 3.3 |
| रेट की गई गति | आरपीएम | ११५ ± १०% |
| अनुपात | 26:1 | |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
| समारोह | रंग | |
| +5वी | लाल | UL1007 26AWG |
| हॉल ए | पीला | |
| हॉल बी | हरा | |
| हॉल सी | नीला | |
| जीएनडी | काली | |
| चरण ए | पीला | UL1015 22AWG |
| चरण बी | हरा | |
| चरण सी | नीला |
यांत्रिक आयाम
व्यास 56 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| १/१५ | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| १/६६ |
यांत्रिक आयाम
एक ग्रहीय गियरबॉक्स, जिसे एपिसाइक्लिक गियरबॉक्स के रूप में भी जाना जाता है, गति नियंत्रण के भीतर उपलब्ध सबसे दिलचस्प प्रकार के गियरबॉक्स में से एक है।वे अक्सर ऑटोमोटिव में स्वचालित प्रसारण के एक महत्वपूर्ण भाग के रूप में उपयोग किए जाते हैं।
प्लेनेटरी गियरबॉक्स कैसे काम करता है?
गियर के संरेखण की तुलना हमारे सौर मंडल से की जा सकती है जहां ग्रह सूर्य के चारों ओर घूमते हैं, इसलिए इसका नाम "प्लैनेटरी गियरबॉक्स" है।
