| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 57BL03B सीरीज |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

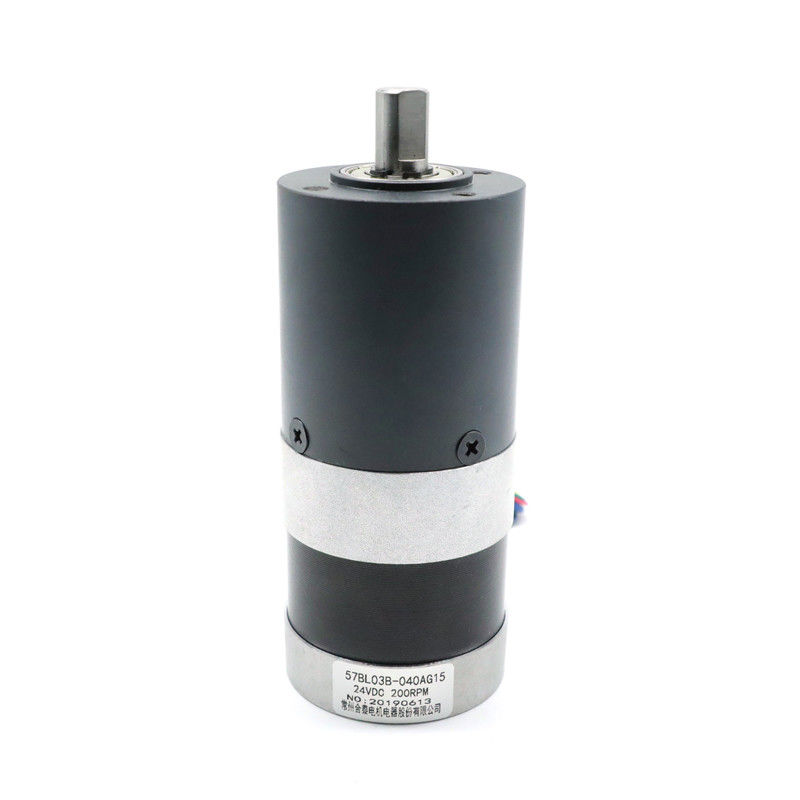

57BL03B-040AG15 NEMA 23 कम शोर 2 N.m प्लैनेटरी गियरबॉक्स मोटर ब्रशलेस
| मॉडल | परिवेश तापमान | कमी अनुपात | गियरबॉक्स हाउसिंग सामग्री | आउटपुट पर बेयरिंग |
| 57BL03B-039AG6 | -20°C-50°C | 6:1 | पाउडर धातु विज्ञान | बॉल बेयरिंग |
| 57BL03B-040AG15 | -20°C-50°C | 15:1 | पाउडर धातु विज्ञान | बॉल बेयरिंग |
| 57BL03B-041AG26 | -20°C-50°C | 26:1 | पाउडर धातु विज्ञान | बॉल बेयरिंग |
विद्युत विनिर्देश
| मॉडल | ||
| निर्माण मॉडल | 57BL03B-040AG15 | |
| चरणों की संख्या | चरण | 3 |
| ध्रुवों की संख्या | ध्रुव | 4 |
| लाइन टू लाइन प्रतिरोध | OHMS | 0.8 |
| नाममात्र वोल्टेज | VDC | 24 |
| बिना लोड गति | RPM | 4000 |
| बिना लोड करंट | Amps | 0.6 |
| रेटेड गति | Rpm | 3000±200 |
| रेटेड करंट | A | 0.6 |
| रेटेड टॉर्क | N.m | 0.18 |
| रेटेड पावर | W | 57 |
| पीक टॉर्क | N.m | 0.54 |
| टॉर्क स्थिरांक | N.m/A | 0.057 |
| बैक ईएमएफ स्थिरांक | V/kRPM | 5.9 |
| बॉडी की लंबाई | mm | 56.5 |
| वजन | Kg | 0.56 |
| प्लैनेटरी गियर के साथ मोटर विनिर्देश | ||
| रेटेडटॉर्क | N.m | 1.9 |
| रेटेड गति | Rpm | 200±10% |
| अनुपात | 15:1 | |
*उत्पादों को विशेष अनुरोध पर अनुकूलित किया जा सकता है।
वायरिंग आरेख
| कार्य | रंग | |
| +5V | लाल | UL1007 26AWG |
| हॉल A | पीला | |
| हॉल B | हरा | |
| हॉल C | नीला | |
| GND | काला | |
| चरण A | पीला | UL1015 22AWG |
| चरण B | हरा | |
| चरण C | नीला |
यांत्रिक आयाम
बाहरी व्यास 56mmपाउडर धातु विज्ञान
| हाउसिंग सामग्री | आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10mm) N | शाफ्ट अक्षीय लोड (N) | शाफ्ट प्रेस-फिट बल अधिकतम (N) | शाफ्ट का रेडियल प्ले (mm) | शाफ्ट का थ्रस्ट प्ले (mm) | बिना लोड पर बैकलैश (°) |
| पाउडर धातु विज्ञान | स्लीव बेयरिंग | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| कमी अनुपात | रेटेड सहनशीलता टॉर्क (Nm) | अधिकतम क्षणिक सहनशीलता टॉर्क (Nm) | दक्षता% |
लंबाई L (mm) |
वजन (g) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
यांत्रिक आयाम
प्लैनेटरी गियर पारंपरिक गियर की तुलना में थोड़े महंगे होते हैं। हालांकि, वे उच्च ROI की गारंटी देते हैं।
डिजाइन काफी जटिल है, हालांकि वे कुशल और बनाए रखने में आसान हैं।
इससे, आप देख सकते हैं कि प्लैनेटरी गियरबॉक्स के कई फायदे हैं।
