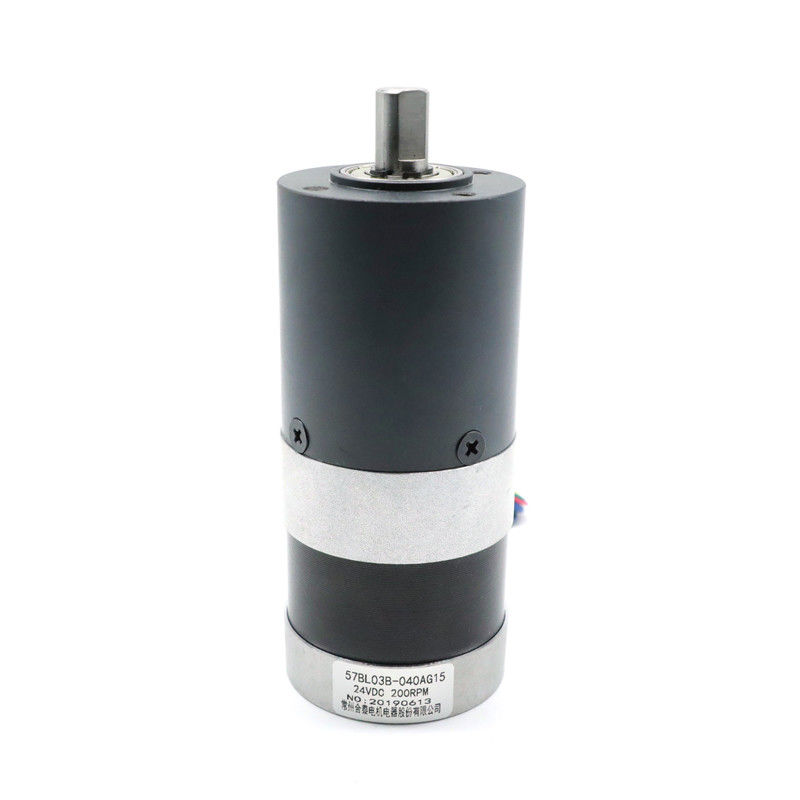

बीएलडीसी ब्रशलेस डीसी मोटर नेमा 23 प्लैनेटरी गियरबॉक्स 2 एनएम 57BL03B 040AG15
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
---|---|---|---|
हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
ढांकता हुआ ताकत | 600VAC 1 मिनट | सुरक्षा स्तर | IP40 |
सहिष्णुता सहिष्णुता टोक़ | 8 एनएम | गियर वाली गाड़ियों की संख्या | 2 |
हाई लाइट | 57BL03B Bldc ब्रशलेस डीसी मोटर नेमा 23,Nema 23 प्लैनेटरी गियरबॉक्स 57BL03B,57BL03B नेमा 23 प्लैनेटरी गियरबॉक्स |
57BL03B-040AG15 NEMA 23 कम शोर 2 एनएम ग्रहीय गियरबॉक्स मोटर ब्रशलेस
नमूना | परिवेश का तापमान | न्यूनन का अनुपात | गियरबॉक्स आवास सामग्री | आउटपुट पर असर |
57BL03B-039AG6 | -20 ℃ -50 ℃ | 6:1 | पाउडर धातुकर्म | बॉल बियरिंग |
57BL03B-040AG15 | -20 ℃ -50 ℃ | 15:1 | पाउडर धातुकर्म | बॉल बियरिंग |
57BL03B-041AG26 | -20 ℃ -50 ℃ | 26:1 | पाउडर धातुकर्म | बॉल बियरिंग |
विद्युत विशिष्टता
नमूना | ||
निर्माण मॉडल | 57BL03B-040AG15 | |
चरणों की संख्या | चरण | 3 |
खम्भों की संख्या | डंडे | 4 |
लाइन से लाइन प्रतिरोध | ओम | 0.8 |
नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
भार चाल नहीं | आरपीएम | 4000 |
अभी कोई बोझ नहीं | एम्प्स | 0.6 |
रेट की गई गति | आरपीएम | 3000 ± 200 |
मूल्यांकन वर्तमान | ए | 0.6 |
मूल्यांकन टोक़ | एनएम | 0.18 |
मूल्यांकित शक्ति | वू | 57 |
चोटी कंठी | एनएम | 0.54 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.057 |
वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 5.9 |
शारीरिक लम्बाई | मिमी | 56.5 |
वजन | किलोग्राम | 0.56 |
ग्रह गियर के साथ मोटर निर्दिष्टीकरण | ||
रेटेड टॉर्कः | एनएम | 1.9 |
रेट की गई गति | आरपीएम | 200 ± 10% |
अनुपात | 15:1 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
समारोह | रंग | |
+5वी | लाल | UL1007 26AWG |
हॉल ए | पीला | |
हल्बा | हरा | |
हॉल्क | नीला | |
जीएनडी | काली | |
चरण ए | पीला | UL1015 22AWG |
चरण बी | हरा | |
चरण सी | नीला |
यांत्रिक आयाम
व्यास 56 मिमी पाउडर धातुकर्म
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
1/6 | ||||||
१/१५ | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
१/१८ | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
१/६६ |
यांत्रिक आयाम
पारंपरिक गियर की तुलना में प्लैनेटरी गियर थोड़े महंगे होते हैं।हालांकि, वे एक उच्च आरओआई की गारंटी देते हैं।
डिजाइन काफी जटिल है आप कुशल हैं और अभी भी बनाए रखना आसान है।
इससे आप देख सकते हैं कि प्लेनेटरी गियरबॉक्स के कई फायदे हैं।
