| ब्रांड नाम: | Hetai |
| मॉडल संख्या: | 42BLY01A |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 28-31 |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

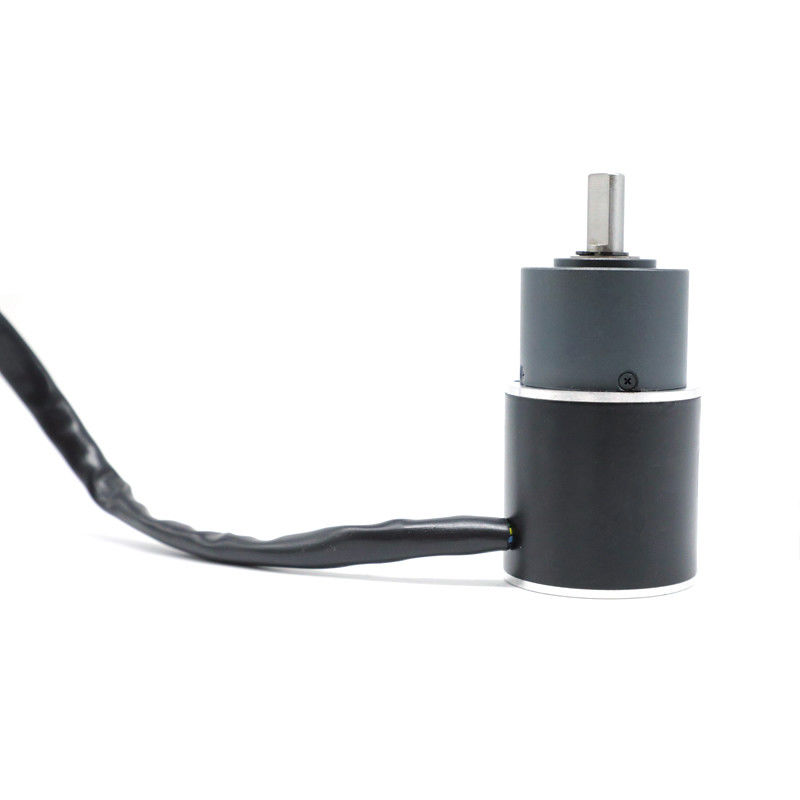

42BLY01A-002AG5 NEMA 17 ग्रह गियरबॉक्स के साथ ब्रशलेस मोटर 700 RPM
42BLY01A मोटर के साथपाउडर धातु विज्ञान 36 मिमी ग्रह गियरबॉक्स, कुल आउटपुट टॉर्क 0.16 एनएम, 700 आरपीएम गति, और 12 W है। यदि आपको अधिक टॉर्क की आवश्यकता है, तो आप एक उच्च कमी अनुपात चुन सकते हैं।आप कमी अनुपात के 3 स्तरों में से चुन सकते हैं, जिसे हम गियर ट्रेनों की संख्या भी कहते हैं। पहले चरण अनुपात में 1/4 और 1/2 शामिल हैं। दूसरे चरण में अनुपात 1/16, 1/20, 1/25. जबकि तीसरे चरण में 1/53, 1/62, 1/76, 1/94 है,1/117एक उच्च कटौती अनुपात के परिणामस्वरूप कम गति और उच्च टोक़ होगा।
विद्युत विनिर्देश
| मोटर भाग | ||
| विनिर्माण मॉडल | 42BLY01A-002AG5 | |
| चरणों की संख्या | चरण | 3 |
| ध्रुवों की संख्या | ध्रुव | 4 |
| लाइन टू लाइन प्रतिरोध | OHMS | 5 |
| नाममात्र वोल्टेज | वीडीसी | 24 |
| कोई लोड गति नहीं | आरपीएम | 4800 |
| कोई भार धारा नहीं | एम्पीयर | 0.25 |
| नामित गति | आरपीएम | 3500±200 |
| नामित टोक़ | एन.एम. | 0.04 |
| पीक टॉर्क | एन.एम. | 0.12 |
| टोक़ स्थिर | N.m/A | 0.043 |
| बैक ईएमएफ स्थिर | वी/केआरपीएम | 4.4 |
| शरीर की लंबाई | मिमी | 42 |
| वजन | किलो | 0.3 |
| प्लैनेटरी गियर के साथ विनिर्देश | ||
| रेटेडमोर्टार | एन.एम. | 0.16 |
| नामित गति | आरपीएम | 700±10% |
| नामित शक्ति | W | 12 |
| अनुपात | 5:1 | |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
वायरिंग आरेख
| कार्य | रंग | |
| +5V | लाल | UL1007 26AWG |
| हॉल ए | पीला | |
| HALLB | हरी | |
| HALLC | नीला | |
| जीएनडी | काला | |
| चरण ए | पीला | UL3265 22AWG |
| चरण बी | हरी | |
| चरण सी | नीला |
यांत्रिक आयाम
गियरबॉक्स भाग विद्युत विनिर्देशः
36 मिमी पाउडर धातु विज्ञान
| आवास सामग्री | आउटपुट पर असर | रेडियल लोड ((फ्लैंज से 10 मिमी) N | शाफ्ट अक्षीय भार ((N) | शाफ्ट प्रेस-फिट बल अधिकतम ((एन) | शाफ्ट का रेडियल प्ले ((मिमी) | शाफ्ट का थ्रस्ट प्ले ((मिमी) | कोई भार नहीं होने पर प्रतिक्रिया (°) |
| पाउडर धातु विज्ञान | आस्तीन वाले असर | ≤ 120 | ≤ 80 | ≤ 500 | ≤0.03 | ≤0.1 | ≤1.5 |
| कमी अनुपात | नामित सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन ((g) | गियर ट्रेनों की संख्या |
| चौथाई | 0.3 | 1.0 | ८१% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | ६५% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
प्रेस-फिट
गियरबॉक्स असेंबली
