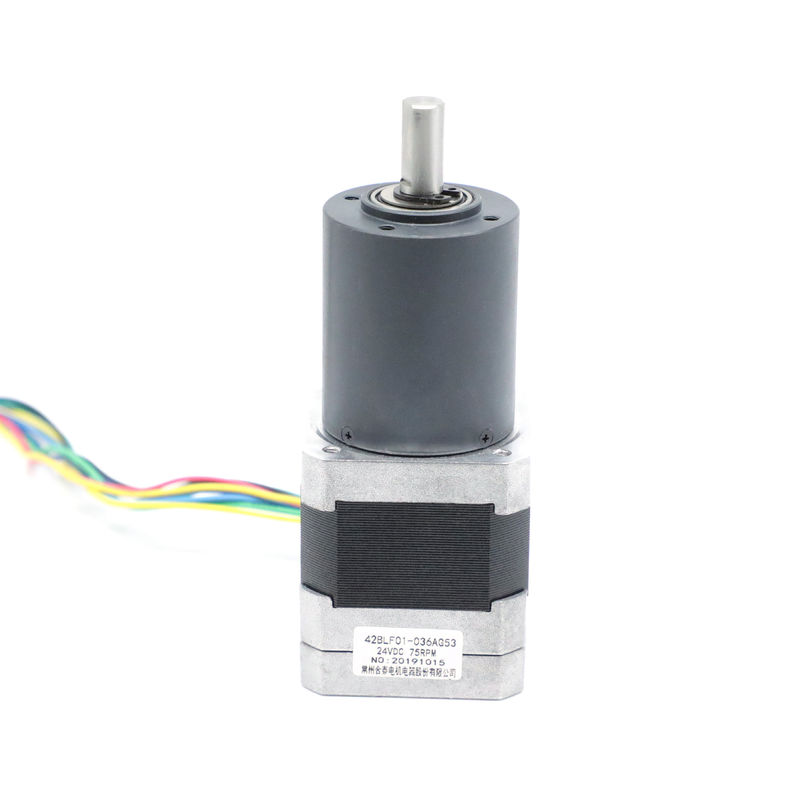

स्पीड रेड्यूसर 75 आरपीएम के साथ एनईएमए 17 माइक्रो गियरबॉक्स ब्रशलेस मोटर With
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
---|---|---|---|
हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
ढांकता हुआ ताकत | 600VAC 1 मिनट | निर्धारित गति | 75 RP 10% आरपीएम |
मूल्यांकन टोक़ | 2.17 एनएम | सुरक्षा स्तर | IP40 |
हाई लाइट | ब्रशलेस प्लैनेटरी गियर मोटर,एनईएमए 17 माइक्रो गियरबॉक्स ब्रशलेस मोटर,ब्रशलेस डीसी प्लैनेटरी गियर मोटर |
पाउडर धातुकर्म गियरबॉक्स स्पीड रेड्यूसर 75 आरपीएम के साथ एनईएमए 17 माइक्रो डीसी ब्रशलेस मोटर
आदर्श | परिवेश का तापमान | न्यूनन का अनुपात | गियरबॉक्स आवास सामग्री | आउटपुट पर असर | वोल्टेज (वी) | पावर (डब्ल्यू) | गति (आरपीएम) |
42BLF01-023AG13 | -20 ℃ -50 ℃ | १३:१ | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 19 | ३०८ |
42BLF01-027AG16 | -20 ℃ -50 ℃ | 16:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 19 | २५० |
42BLF01-035AG25 | -20 ℃ -50 ℃ | 25:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 17 | 160 |
42BLF01-036AG53 | -20 ℃ -50 ℃ | 53:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 17 | 75 |
ग्रहीय गियरबॉक्स अनुप्रयोग
साथ ही वाहनों में प्रसारण के लिए उपयोग, विभिन्न उद्योगों में विभिन्न अनुप्रयोगों के लिए ग्रहों के गियरबॉक्स का उपयोग किया जाता है।वे उच्च परिशुद्धता और उच्च टोक़-टू-वॉल्यूम अनुपात प्रदान करते हैं जो उन्हें शामिल अनुप्रयोगों के लिए उपयुक्त बनाते हैं;टोक़ बढ़ाना, गति कम करना, सटीक स्थिति, और प्रतिलिपि प्रस्तुत करने योग्य मशीनरी को नियंत्रित करना।
विद्युत विशिष्टता:
आदर्श | ||
निर्माण मॉडल | 42BLF01-036AG53 | |
चरणों की संख्या | चरण | 3 |
खम्भों की संख्या | डंडे | 8 |
लाइन से लाइन प्रतिरोध | ओम | २.२ |
नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
भार चाल नहीं | आरपीएम | 5000 ± 10% |
अभी कोई बोझ नहीं | एम्प्स | 0.5 |
निर्धारित गति | आरपीएम | 4000 ± 10% |
मूल्यांकन वर्तमान | ए | 0.5 |
मूल्यांकन टोक़ | एनएम | 0.063 |
मूल्यांकित शक्ति | वू | 26 |
चोटी कंठी | एनएम | 0.063 |
मौजूदा शिखर | एम्प्स | 0.5 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.046 |
वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 4.8 |
शारीरिक लम्बाई | मिमी | 47 |
वज़न | किलोग्राम | 0.30 |
ग्रह गियर के साथ मोटर निर्दिष्टीकरण | ||
रेटेडटॉर्कः | एनएम | 2.17 |
निर्धारित गति | आरपीएम | 75 ± 10% |
अनुपात | 53:1 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
समारोह | रंग | |
+5वी | लाल | UL1007 26AWG |
हॉल ए | पीला | |
हल्बा | हरा | |
हॉल्क | नीला | |
जीएनडी | काला | |
चरण ए | पीला | UL3265 22AWG |
चरण बी | हरा | |
चरण सी | नीला |
यांत्रिक आयाम
36 मिमी पाउडर धातुकर्म
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म | आस्तीन बीयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 0.3 | 1.0 | 81% | २४.८ | 145 | 1 |
1/5 | ||||||
१/१६ | 1.2 | 3.5 | 72% | 32.4 | १७३ | 2 |
1/20 | ||||||
1/25 | ||||||
1/33 | 2.5 | 7.5 | ६५% | 41.9 | २१३ | 3 |
१/६२ | ||||||
1/76 | ||||||
1/4 | ||||||
१/११७ |
आवेदन सहित
व्हील ड्राइव
ट्रैक ड्राइव
कन्वेयर
स्लीव ड्राइव
लहरा ड्राइव
मिश्रण
चरखी ड्राइव
पंप
कुंडल टयूबिंग इंजेक्टर
बरमा और ड्रिलिंग ड्राइव
कटर हेड ड्राइव
