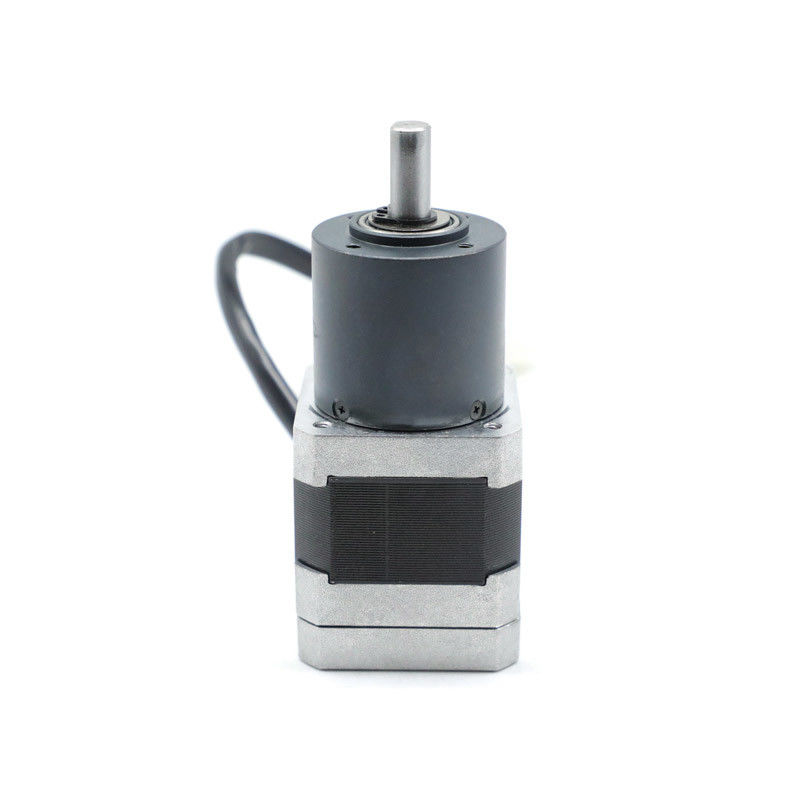

डीसी 24 वी गियर कमी मोटर एनईएमए 17 ब्रशलेस मोटर 36 मिमी
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
---|---|---|---|
हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
ढांकता हुआ ताकत | 600VAC 1 मिनट | सुरक्षा स्तर | IP40 |
मूल्यांकन टोक़ | 0.66 एनएम | न्यूनन का अनुपात | 1/13 |
हाई लाइट | 24 वोल्ट डीसी गियर कमी मोटर,नेमा 17 24 वीडीसी 36 मिमी,एनईएमए 17 ब्रशलेस मोटर 36 मिमी |
42BLF01-023AG13 NEMA 17 dc माइक्रो ब्रशलेस मोटर रिडक्शन गियरबॉक्स 36mm
नमूना | न्यूनन का अनुपात | गियरबॉक्स आवास सामग्री | आउटपुट पर असर | वोल्टेज (वी) | पावर (डब्ल्यू) | गति (आरपीएम) |
42BLF01-023AG13 | १३:१ | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 19 | ३०८ |
42BLF01-027AG16 | 16:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 19 | २५० |
42BLF01-035AG25 | 25:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 17 | 160 |
42BLF01-036AG53 | 53:1 | पाउडर धातुकर्म | बॉल बियरिंग | 24 | 17 | 75 |
विद्युत विशिष्टता:
नमूना | ||
निर्माण मॉडल | 42BLF01-023AG13 | |
चरणों की संख्या | चरण | 3 |
खम्भों की संख्या | डंडे | 8 |
लाइन से लाइन प्रतिरोध | ओम | २.२ |
नाममात्र वोल्टेज | ग्राम रक्षा समिति | 24 |
भार चाल नहीं | आरपीएम | 5000 ± 10% |
अभी कोई बोझ नहीं | एम्प्स | 0.5 |
रेट की गई गति | आरपीएम | 4000 ± 10% |
मूल्यांकन वर्तमान | ए | 0.5 |
मूल्यांकन टोक़ | एनएम | 0.063 |
मूल्यांकित शक्ति | वू | 25 |
चोटी कंठी | एनएम | 0.189 |
मौजूदा शिखर | एम्प्स | 1.5 |
टॉर्क कॉन्स्टेंट | एनएम / ए | 0.042 |
वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 4.4 |
शारीरिक लम्बाई | मिमी | 47 |
वजन | किलोग्राम | 0.30 |
ग्रह गियर के साथ मोटर निर्दिष्टीकरण | ||
मूल्यांकन टोक़ | एनएम | 0.66 |
रेट की गई गति | आरपीएम | ३०७ |
अनुपात | १३:१ |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
समारोह | रंग | |
+5वी | लाल | UL1007 26AWG |
हॉल ए | पीला | |
हल्बा | हरा | |
हॉल्क | नीला | |
जीएनडी | काली | |
चरण ए | पीला | UL3265 22AWG |
चरण बी | हरा | |
चरण सी | नीला |
यांत्रिक आयाम
36 मिमी पाउडर धातुकर्म
घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
पाउडर धातुकर्म | आस्तीन बीयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
1/4 | 0.3 | 1.0 | 81% | २४.८ | 145 | 1 |
1/5 | ||||||
१/१६ | 1.2 | 3.5 | 72% | 32.4 | १७३ | 2 |
1/20 | ||||||
1/25 | ||||||
1/33 | 2.5 | 7.5 | ६५% | 41.9 | २१३ | 3 |
१/६२ | ||||||
1/76 | ||||||
1/4 | ||||||
१/११७ |
प्लैनेटरी गियरबॉक्स लचीले और विश्वसनीय पावर ट्रांसमिशन सिस्टम की गारंटी देता है
ये गियरबॉक्स शक्ति और अनुपात की एक विस्तृत श्रृंखला प्रदान करते हैं, जो उन्हें कई उद्योगों के अधिकांश अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।
स्प्लिट रिवेटिंग
