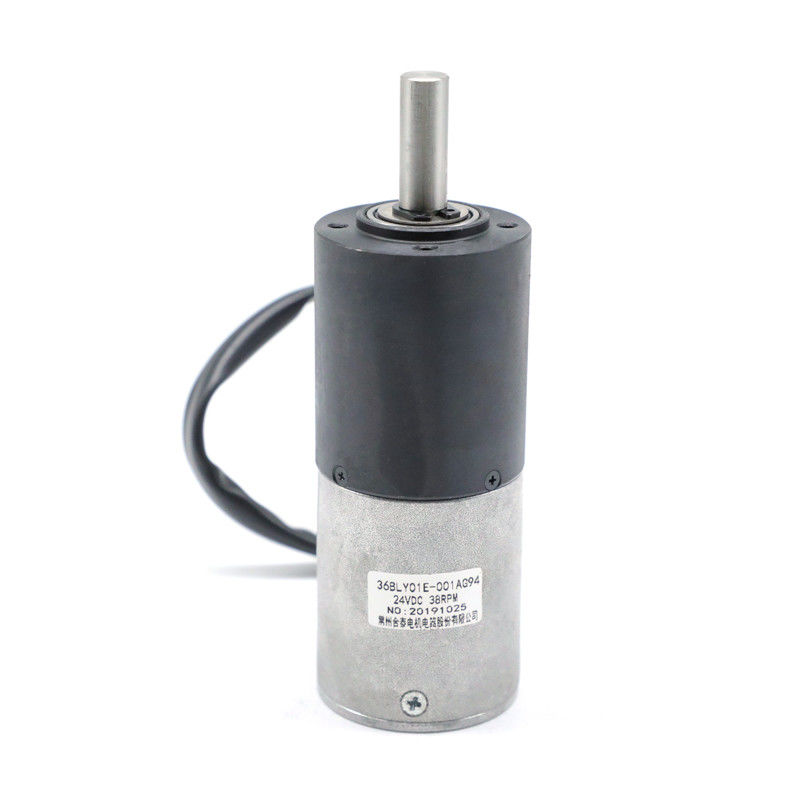

36BLY01E-001AG94 NEMA 14 प्लैनेटरी गियरबॉक्स मोटर छोटा आकार 2 एन.एम उच्च दक्षता
36BLY01E-001AG94 एक पाउडर धातु गियरबॉक्स का उपयोग कर रहा है। मोटर 36BLY01E का रेटेड टॉर्क 0.03NM है, जिसे 1:94 गियरबॉक्स के रिडक्शन रेशियो के साथ लगाया गया है, टॉर्क 2 NM तक पहुंच सकता है। इस बीच 3500 आरपीएम की गति 38 आरपीएम तक कम हो जाती है। यह अन्य रिडक्शन रेशियो के साथ भी मेल खा सकता है:स्टेज 1
1/4, 1/5
स्टेज 2
1/16, 1/20, 1/25
स्टेज 3
1/53, 1/62, 1/76, 1/94, 1/117
गियरबॉक्स के बारे में अधिक जानकारी के लिए कृपया नीचे स्क्रॉल करें
विद्युत विनिर्देश:
मॉडल
| निर्माता मॉडल | ||
| 36BLY01E-001AG94 | चरणों की संख्या | |
| चरण | 3 | 1/62 |
| ध्रुव | ４ | लाइन टू लाइन प्रतिरोध |
| OHMS | 6.4 | नाममात्र वोल्टेज |
| VDC | 24 | बिना लोड की गति |
| RPM | 4800 | बिना लोड करंट |
| Amps | 0.32 | रेटेड टॉर्क |
| Rpm | 38 | रेटेड करंट |
| A | 0.32 | रेटेड टॉर्क |
| N.m | 2 | रेटेड पावर |
| W | 11 | पीक टॉर्क |
| N.m | 2 | टॉर्क स्थिरांक |
| N.m/A | 0.015 | बैक ईएमएफ स्थिरांक |
| V/kRPM | 1.6 | बॉडी की लंबाई |
| mm | 42 | वजन |
| Kg | 0.16 | प्लैनेटरी गियर के साथ मोटर विनिर्देश |
| रेटेड | ||
| टॉर्कN.m | 2 | 1/20 |
| Rpm | 38 | अनुपात |
| 94:1 | *विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है। | |
वायरिंग आरेख
कार्य
| रंग | +5V | |
| लाल | UL1332 26AWG |
हॉल ए
|
| नीला | हॉल बी | |
| हरा | हॉल सी | |
| सफेद | GND | |
| काला | फेज ए | |
| भूरा | फेज बी | |
| पीला | फेज सी | |
| नारंगी | यांत्रिक आयाम |
गियरबॉक्स भाग विद्युत विनिर्देश:
36mm
पाउडर धातु विज्ञान स्लीव बेयरिंग
| आउटपुट पर बेयरिंग | रेडियल लोड (फ्लैंज से 10 मिमी) N | शाफ्ट अक्षीय लोड (N) | शाफ्ट प्रेस-फिट बल अधिकतम (N) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | बिना लोड पर बैकलैश (°) | पाउडर धातु विज्ञान |
| स्लीव बेयरिंग | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 | कमी अनुपात |
| रेटेड सहनशीलता टॉर्क (Nm) | अधिकतम क्षणिक सहनशीलता टॉर्क (Nm) | दक्षता% | लंबाई (मिमी) | वजन (g) | गियर ट्रेनों की संख्या | 1/4 |
| 0.3 | 1.0 | 81% | 24.8 | 145 | 1 | 1/5 |
| 1/16 | ||||||
| 1.2 | 3.5 | 72% | 32.4 | 173 | 2 | 1/20 |
| 1/25 | ||||||
| 1/53 | ||||||
| 2.5 | 7.5 | 65% | 41.9 | 213 | 3 | 1/62 |
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 | ||||||
| प्लैनेटरी गियरबॉक्स कैसे काम करता है? |
गियर के संरेखण की तुलना हमारे सौर मंडल से की जा सकती है जहाँ ग्रह सूर्य के चारों ओर घूमते हैं, इसलिए इसका नाम 'प्लैनेटरी गियरबॉक्स' पड़ा।
प्लैनेटरी गियरबॉक्स के बीच में, एक 'सूर्य' गियर होता है - जिसे केंद्रीय गियर भी कहा जाता है। यह अक्सर इनपुट गियर होता है। बाहर की ओर, 2 या अधिक 'ग्रह' गियर होते हैं - या बाहरी गियर। ग्रह गियर के चारों ओर एक रिंग गियर होता है जो संरचना को एक साथ रखता है। ग्रह गियर एक वाहक से जुड़े होते हैं जो बदले में आउटपुट शाफ्ट से जुड़ा होता है।
