| ब्रांड नाम: | HeTai |
| मॉडल संख्या: | 57BYGH |
| न्यूनतम आदेश मात्रा: | 50 |
| कीमत: | USD |
| प्रसव का समय: | 25 दिन |
| भुगतान की शर्तें: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

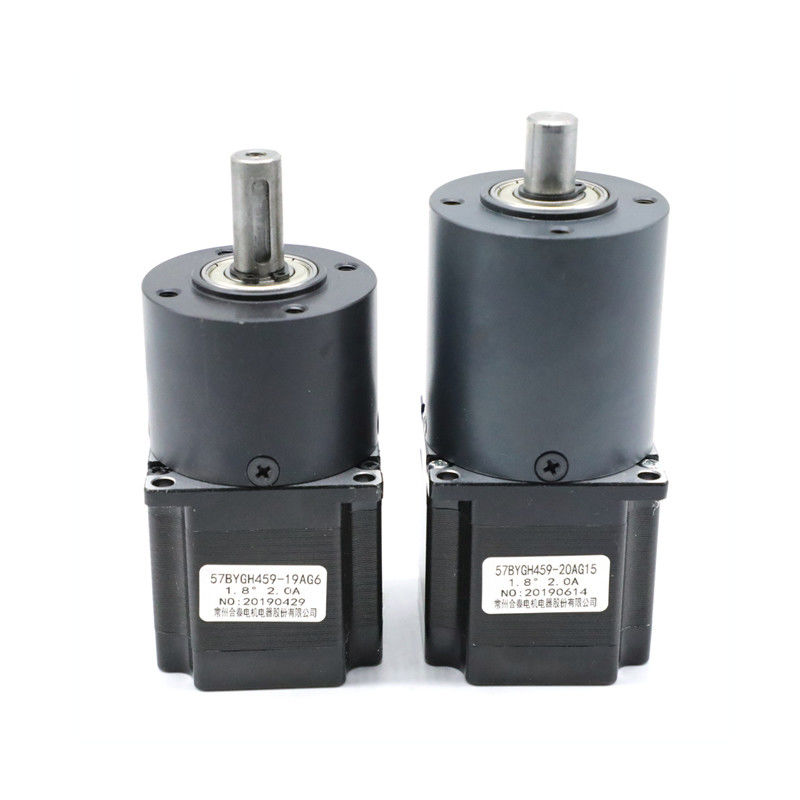

57BYGH पाउडर धातु विज्ञान और जिंक मिश्र धातु ग्रहीय गियरबॉक्स कई विकल्पों के साथ मेल खाता है
57BYGH श्रृंखला मोटर्स के लिए, आप ग्रहीय गियरबॉक्स के साथ मेल कर सकते हैं42,52,56,63मिमी
पाउडर धातु विज्ञान की तुलना में जिंक मिश्र धातु और इंजीनियरिंग प्लास्टिक अधिक लागत प्रभावी हैं
42 मिमी
पाउडर धातुकर्म
52 मिमी
जस्ता मिश्रधातु
56 मिमी
पाउडर धातुकर्म
जस्ता मिश्रधातु
इंजीनियरिंग प्लास्टिक
63 मिमी
जस्ता मिश्रधातु
साथ ही वाहनों में प्रसारण के लिए उपयोग, विभिन्न उद्योगों में विभिन्न अनुप्रयोगों के लिए ग्रहों के गियरबॉक्स का उपयोग किया जाता है।वे उच्च परिशुद्धता और उच्च टोक़-टू-वॉल्यूम अनुपात प्रदान करते हैं जो उन्हें शामिल अनुप्रयोगों के लिए उपयुक्त बनाते हैं;टोक़ बढ़ाना, गति कम करना, सटीक स्थिति, और प्रतिलिपि प्रस्तुत करने योग्य मशीनरी को नियंत्रित करना।
मोटर पार्ट विद्युत विशिष्टता:
| नमूना | कदम कोण (डिग्री/कदम) |
लीड तार (नहीं न।) |
वोल्टेज (वी) |
वर्तमान (ए / चरण) |
प्रतिरोध (Ω/चरण) |
अधिष्ठापन (महाराष्ट्र/चरण) |
टोर्क पकड़ना (केजी.सीएम) |
मोटर ऊंचाई एल (एमएम) |
मोटर वजन (किलोग्राम) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | १.८ | 4 | 6.0 | 0.5 | 12 | 20 | 3.5 | 41 | 0.45 |
| 57BYGH048-11 | १.८ | 4 | 4.4 | 2.0 | २.२ | 5.0 | 6.0 | 41 | 0.45 |
| 57BYGH201-22A | १.८ | 4 | 6.6 | 0.6 | 1 1 | 25 | 7.0 | 51 | 0.65 |
| 57BYGH218-45 | १.८ | 4 | 2.6 | 2.0 | 1.3 | 4 | 8.0 | 51 | 0.65 |
| 57BYGH420-77 | १.८ | 6 | 3.8 | 2.0 | 1.9 | 3.5 | 9.0 | 56 | 0.70 |
| 57BYGH432-63A | १.८ | 6 | २.४ | 3.0 | 0.8 | 1.2 | 9.0 | 56 | 0.70 |
| 57BYGH633-131 | १.८ | 6 | 3.0 | 3.0 | 1.0 | १.८ | 13.5 | ७८ | 1.00 |
| 57BYGH639-10E | १.८ | 4 | २.१ | 4.2 | 0.5 | 1.6 | १८ | ७८ | 1.13 |
| 57BYGH801-01 | १.८ | 6 | 3.3 | 3.0 | १.१ | 2.5 | 16 | ८४ | 1.13 |
| 57BYGH815 | १.८ | 4 | 7.36 | 1.6 | 4.6 | 16 | 20 | ८४ | 1.13 |
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
*उत्पाद गियरबॉक्स से मेल खा सकते हैं 42,52,57,63मिमी
व्यास 42 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | स्लीव बेयरिंग | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| १/१५ | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| १/१८ | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| १/५४ |
8.0
|
25
|
६५%
|
६०.१
|
२६७
|
3 |
| 1/65 | ||||||
| १/९० | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | ६५% | ६०.१ | २६७ |
यांत्रिक आयाम
व्यास 52 मिमीजस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई एल (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या | न्यूनन का अनुपात |
| १/१३ | १/१३ | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
यांत्रिक आयाम
व्यास 56 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| १/१५ | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| १/६६ |
यांत्रिक आयाम
व्यास 56 मिमी इंजीनियरिंग प्लास्टिक
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| इंजीनियरिंग प्लास्टिक | स्लीव बेयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| १/१५ | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| १/६६ |
यांत्रिक आयाम
व्यास 56 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| १/१३ | 52.7 | 400 |
यांत्रिक आयाम
व्यास 63 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% |
लंबाई एल (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
यांत्रिक आयाम
