| Brand Name: | Hetai |
| Model Number: | 28BYGH507-03AG6 |
| MOQ: | 50 |
| कीमत: | USD |
| Delivery Time: | 28-31 |
| Payment Terms: | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

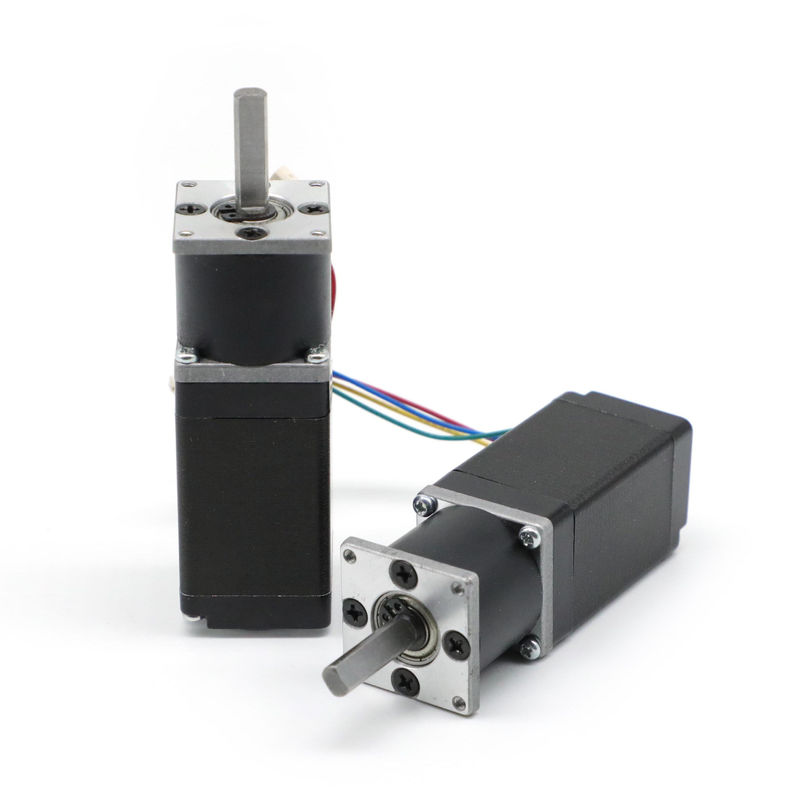

28BYGH nema 11 इंकजेट प्रिंटर के लिए स्टेपिंग गियरबॉक्स मोटर
28BYGH गियर वाली स्टेपिंग मोटर में उच्च आउटपुट टॉर्क और सटीक स्थिति है।
विद्युत विशिष्टता
| 28BYGH507-03AG6 | ||
| कदम कोण | °/कदम | १.८ |
| रेटेड वोल्टेज | वी | 5.4 |
| वर्तमान | ए / चरण | 2.0 |
| प्रतिरोध | /चरण | २.७ |
| अधिष्ठापन | एमएच / चरण | 1.9 |
| टोर्क पकड़ना | जी सेमी | २४०० |
| इन्सुलेशन वर्ग | ख | |
विद्युत विशिष्टता मोटर भाग:
| नमूना | कदम कोण (डिग्री/कदम) |
लीड लीड वायर (नहीं न।) |
वोल्टेज (वी) |
वर्तमान (ए / चरण) |
प्रतिरोध (Ω/चरण) |
अधिष्ठापन (महाराष्ट्र/चरण) |
टोर्क पकड़ना (जीसीएम) |
मोटर ऊंचाई एल (एमएम) |
मोटर वजन (किलोग्राम) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | १.८ | 4 | 3.90 | 0.67 | 6.3 | 3.2 | 600 | 32 | 0.11 |
| 28BYGH105-01 | १.८ | 6 | 3.1 | 0.95 | 3.3 | 1.0 | 430 | 32 | 0.11 |
| 28BYGH301 | १.८ | 4 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 45 | 0.17 |
| 28BYGH303 | १.८ | 6 | 3.40 | 0.95 | ३.४ | 1.0 | 750 | 45 | 0.14 |
| 28BYGH501 | १.८ | 4 | 8.04 | 0.67 | 12.0 | 7.2 | १२०० | 51 | 0.19 |
| 28BYGH502 | १.८ | 6 | 3.80 | 0.95 | 4.0 | 1.3 | 900 | 51 | 0.20 |
| गियरबॉक्स 28 मिमी विद्युत विशिष्टता: | ||||||||||
| न्यूनन का अनुपात | 1/6 | |||||||||
| गियर ट्रेनों की संख्या | 1 | |||||||||
| ट्रांसमिशन दक्षता | 81% | |||||||||
| रेटेड सहिष्णुता टोक़ | 0.2 एनएम | |||||||||
| अधिकतम क्षणिक सहिष्णुता टोक़ | 0.6 एनएम | |||||||||
|
रेडियल लोड (निकला हुआ किनारा से 10 मिमी) |
80एन |
|||||||||
|
शाफ्ट अक्षीय भार |
30एन |
|||||||||
| लंबाई (मिमी) |
२८.५ |
|||||||||
| वजन (जी) |
105 |
|||||||||
|
घर निर्माण की सामग्री |
धातु |
|||||||||
|
आउटपुट पर असर |
आस्तीन बीयरिंग |
|||||||||
|
दस्ता प्रेस-फिट बल अधिकतम |
200एन |
|||||||||
|
शाफ्ट का रेडियल प्ले(मिमी) |
0.03 |
|||||||||
|
शाफ्ट का थ्रस्ट प्ले(मिमी) |
0.4 |
|||||||||
|
नो-लोड पर बैकलैश (डिग्री) |
1.5 |
|||||||||
*** नोट: उत्पादों को आपके अनुरोध द्वारा अनुकूलित किया जा सकता है।ज़्यादा ब्योरे के लिए हमसे संपर्क करें।
वायरिंग का नक्शा
उत्पाद व्यवहार्यता
बड़ा इंजेक्शन प्रिंटर
प्लैनेटरी गियरबॉक्स मोटर का लाभ:
1. प्लैनेटरी गियरबॉक्स लचीले और विश्वसनीय पावर ट्रांसमिशन सिस्टम की गारंटी देता है
2. लंबी सेवा जीवन काल के साथ वाइड स्पीड रेश्यो
3. उच्च शक्ति घनत्व के लिए अद्वितीय डिजाइन
4. उच्च सटीकता
प्लेनेटरी गियरबॉक्स को इनपुट ऊर्जा के उच्च अनुपात के लिए डिज़ाइन किया गया है जो अन्य गियर व्यवस्थाओं को मूल रूप से जोड़े रखने में मदद करता है।
