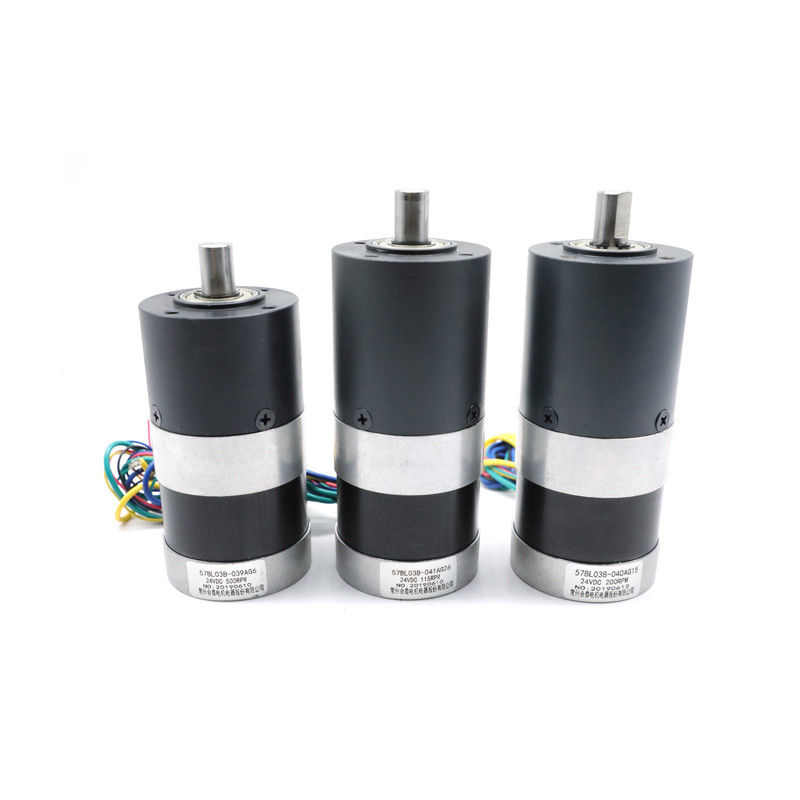

प्लैनेटरी गियरबॉक्स 24v 40w . के साथ ब्रशलेस डीसी मोटर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | HeTai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 57BL |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 25 दिन |
| भुगतान शर्तें | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 10000 पीसी / महीना |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | ब्रशलेस गियरबॉक्स मोटर | घुमावदार प्रकार | सितारा |
|---|---|---|---|
| हॉल प्रभाव कोण | 120 ° विद्युत कोण | इन्सुलेशन वर्ग | बी |
| आईपी स्तर | IP40 | इन्सुलेशन प्रतिरोध | 100M 100 Min.500VC डीसी |
| ढांकता हुआ ताकत | 600VAC 1 मिनट | परिवेश का तापमान | -20 ℃ ~ + 50 ℃ |
| मैक्स रेडियल बल | 75N (सामने के निकला हुआ किनारा से 10 मिमी) | अधिकतम अक्षीय बल | 15N |
| मैच गियरबॉक्स | 42 मिमी, 52 मिमी, 56 मिमी, 63 मिमी | अधिकतम क्षणिक सहिष्णुता टोक़ | 30 एनएम |
| हाई लाइट | ग्रहीय गियरबॉक्स के साथ बीएलडीसी मोटर,24 वी डीसी मोटर 200 आरपीएम,ब्रशलेस डीसी मोटर और गियरबॉक्स |
||
उत्पाद विवरण
57BL CE ROHS आईएसओ अनुकूलन bldc मोटर अधिकतम 10Nm कम शोर ग्रहीय गियरबॉक्स के साथ ब्रशलेस
| आदर्श | न्यूनन का अनुपात | गियरबॉक्स व्यास | गियरबॉक्स आवास सामग्री | वोल्टेज (वी) | पावर (डब्ल्यू) | गति (आरपीएम) | रेटेड टोक़ (एनएम) |
| 57BL03B-039AG6 | 6:1 | 56 मिमी | पाउडर धातुकर्म | 24 | 41 | 500 | 0.79 |
| 57BL03B-040AG15 | 15:1 | 56 मिमी | पाउडर धातुकर्म | 24 | 40 | 200 | 1.9 |
| 57BL03B-041AG26 | 26:1 | 56 मिमी | पाउडर धातुकर्म | 24 | 40 | 115 | 3.3 |
मोटर पार्ट विद्युत विशिष्टता:
| आदर्श | आदर्श | आदर्श | आदर्श | आदर्श | आदर्श | ||
| विनिर्देश | इकाई | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| चरणों की संख्या | चरण | 3 | 3 | 3 | 3 | 3 | 3 |
| खम्भों की संख्या | डंडे | 4 | 4 | 4 | 4 | 4 | 4 |
| रेटेड वोल्टेज | ग्राम रक्षा समिति | 24 | 24 | 24 | 24 | 24 | 24 |
| निर्धारित गति | आरपीएम | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| मूल्यांकन वर्तमान | ए | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| मूल्यांकन टोक़ | एनएम | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| मूल्यांकित शक्ति | वू | 15 | 34.5 | 56 | 69 | १०४ | १३८ |
| चोटी कंठी | एनएम | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| मौजूदा शिखर | एम्प्स | २.३ | 5.6 | 9.5 | 1 1 | 16 | 21 |
| टॉर्क कॉन्स्टेंट | एनएम / ए | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| वापस ईएमएफ स्थिरांक | वी/केआरपीएम | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| शारीरिक लम्बाई | मिमी | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| वज़न | किलोग्राम | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
*उत्पाद गियरबॉक्स 42, 52, 56, 63mm . से मेल खा सकते हैं
* उत्पादों को विशेष अनुरोध द्वारा अनुकूलित किया जा सकता है।
वायरिंग का नक्शा
| समारोह | रंग | ||
| +5वी | लाल | UL1007 26AWG | |
| हॉल ए | पीला | ||
| हॉल बी | हरा | ||
| हॉल सी | नीला | ||
| जीएनडी | काला | ||
| चरण ए | पीला | UL1015 20AWG | |
| चरण बी | हरा | ||
| चरण सी | नीला | ||
यांत्रिक आयाम
गियरबॉक्स भाग विद्युत विशिष्टता
व्यास 42 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन अभिप्राय | 120 | 80 | 500 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 1.0 | 3.0 | 81% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| १/१५ | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| १/१८ | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| १/५४ |
8.0
|
25
|
६५%
|
६०.१
|
२६७
|
3 |
| 1/65 | ||||||
| १/९० | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | ६५% | ६०.१ | २६७ |
यांत्रिक आयाम
व्यास 52 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% | लंबाई (मिमी) | वजन (जी) | गियर ट्रेनों की संख्या |
| १/१३ | 2.0 | 6.0 | 81% | 52.9 | 345 | 1 |
यांत्रिक आयाम
व्यास 56 मिमी पाउडर धातुकर्म
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| पाउडर धातुकर्म | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| १/१५ | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| १/६६ |
यांत्रिक आयाम
व्यास 56 मिमी इंजीनियरिंग प्लास्टिक
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| इंजीनियरिंग प्लास्टिक | आस्तीन अभिप्राय | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| १/१५ | 8.0 | 25 |
72%
|
61.6 | 450 |
2
|
| १/१८ | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| १/६६ |
यांत्रिक आयाम
व्यास 56 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई ली (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/4 |
2.0
|
6 | 81% |
43.3
|
350 | 1 |
| 1/6 | ||||||
| १/१३ | 52.7 | 400 |
यांत्रिक आयाम
व्यास 63 मिमी जस्ता मिश्रधातु
| घर निर्माण की सामग्री | आउटपुट पर असर | रेडियल लोड (निकला हुआ किनारा से 10 मिमी) एन | शाफ्ट अक्षीय भार (एन) | दस्ता प्रेस-फिट बल अधिकतम (एन) | शाफ्ट का रेडियल प्ले (मिमी) | शाफ्ट का थ्रस्ट प्ले (मिमी) | नो-लोड पर बैकलैश (डिग्री) |
| जस्ता मिश्रधातु | आस्तीन बीयरिंग | 450 | 200 | 1000 | 0.03 | 0.1 | 1.5 |
| न्यूनन का अनुपात | रेटेड सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | क्षमता% |
लंबाई एल (मिमी) |
वजन (जी) | गियर ट्रेनों की संख्या |
| 1/8 | 3.0 | 8.0 | 81% | 75.5 | 400 | 1 |
यांत्रिक आयाम
सन गियर और प्लेनेटरी गियर्स की एक अलग व्यवस्था होने से, उच्च आउटपुट टॉर्क और वाइड स्पीड रेश्यो हासिल किया जाता है।इनके अलावा, ग्रहों के गियरबॉक्स में कम जड़ता और उच्च टोक़ संचरण होता है। ये सभी प्रमुख पहलू हैं जो दक्षता की गारंटी देते हैं।
शक्ति और गति की डिग्री को सटीक रूप से भिन्न करने की क्षमता ग्रहों के गियरबॉक्स को कई विशेष अनुप्रयोगों जैसे पवन टरबाइन, आंतरिक दहन इंजन, और इसी तरह के लिए उपयुक्त बनाती है।
