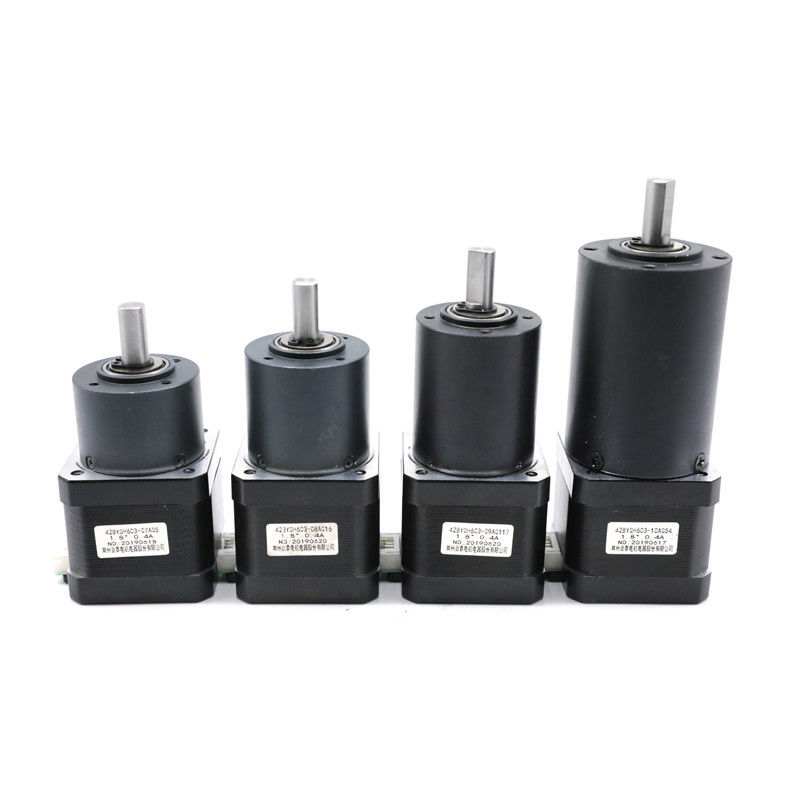

1.8 डिग्री 4 वायर गियरबॉक्स स्टेपर मोटर 42 मिमी
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | HeTai |
| प्रमाणन | CE ROHS ISO |
| मॉडल संख्या | 42BYGH |
| न्यूनतम आदेश मात्रा | 50 |
| मूल्य | USD |
| पैकेजिंग विवरण | इनर फोम फोम बॉक्स, पैलेट के साथ कार्टन |
| प्रसव के समय | 25 दिन |
| भुगतान शर्तें | एल / सी, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 10000 पीसी / महीना |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | स्टेप गियरबॉक्स मोटर | गियरबॉक्स आवास सामग्री | पाउडर धातुकर्म, जिंक मिश्र धातु |
|---|---|---|---|
| मिलान गियरबॉक्स | 36 मिमी, 42 मिमी | चरण सटीकता | ± 5% |
| तापमान बढ़ना | 80 ℃ मैक्स | इन्सुलेशन प्रतिरोध | 100MΩ Min.500VC डीसी |
| परिवेश का तापमान | -20 ℃ ~ + 50 ℃ | ढांकता हुआ ताकत | 500VAC 1 मिनट |
| रेडियल लोड ((फ्लैंज से 10 मिमी) N | ≤120 | शाफ्ट अक्षीय भार ((N) | ≤ 80 |
| हाई लाइट | 4 तार गियरबॉक्स स्टेपर मोटर्स,1.8 डिग्री गियरबॉक्स स्टेपर मोटर्स,1.8 स्टेपर मोटर 42 मिमी |
||
उत्पाद विवरण
42BYGH 0.4-1.7A वर्तमान मानक स्टेपिंग ग्रह गियरबॉक्स मोटर
42BYGH श्रृंखला मोटर गियरबॉक्स 36 मिमी, 42 मिमी मिलान कर सकते हैं। 36 मिमी गियरबॉक्स के लिए आप सामग्री चुन सकते हैंजिंक मिश्र धातु और पाउडर धातु विज्ञान। 36 मिमी जिंक मिश्र धातु का घटाव अनुपात 1/12. अधिक जानकारी के लिए कृपया नीचे स्क्रॉल करें और अधिक जानकारी देखें।
मोटर पार्ट इलेक्ट्रिकल स्पेसिफिकेशनः
| मॉडल | चरण कोण (°/चरण) |
सीसा का तार (नहीं) |
वोल्टेज (V) |
वर्तमान (A/PHASE) |
प्रतिरोध (Ω/PHASE) |
प्रेरण (MH/PHASE) |
रखरखाव टॉर्क (जी. सी. एम.) |
मोटर ऊंचाई L ((MM) |
मोटर वजन (किलोग्राम) |
|---|---|---|---|---|---|---|---|---|---|
| 42BYGH208-52A | 1.8 | 4 | 12 | 0.4 | 30 | 42 | 2500 | 34 | 0.20 |
| 42BYGH243-03 | 1.8 | 4 | 2.6 | 1 | 2.6 | 3.2 | 1800 | 34 | 0.20 |
| 42BYGH622-28A | 1.8 | 4 | 4.8 | 1 | 4.8 | 6.0 | 2900 | 40 | 0.24 |
| 42BYGH613-68A | 1.8 | 4 | 2.5 | 1.7 | 1.5 | 2.5 | 3500 | 40 | 0.24 |
| 42BYGH705-07 | 1.8 | 4 | 12 | 0.3 | 40 | 80 | 4000 | 44 | 0.30 |
| 42BYGH721A | 1.8 | 6 | 10 | 0.25 | 40 | 36 | 2000 | 44 | 0.30 |
| 42BYGH801-36 | 1.8 | 6 | 12 | 0.4 | 30 | 22 | 3800 | 48 | 0.34 |
| 42BYGH872A | 1.8 | 4 | 2.8 | 1.7 | 1.65 | 2.8 | 4500 | 48 | 0.34 |
| 42BYGH910-02 | 1.8 | 4 | 5.1 | 1.5 | 3.4 | 8.0 | 8500 | 60 | 0.49 |
| 42BYGH905-13 | 1.8 | 4 | 3.15 | 1.5 | 2.1 | 5.0 | 6800 | 60 | 0.49 |
*विशेष अनुरोध पर उत्पादों को अनुकूलित किया जा सकता है।
*उत्पाद गियरबॉक्स 36, 42 मिमी से मेल खा सकता है
वायरिंग आरेख
यांत्रिक आयाम
गियरबॉक्सविद्युत विनिर्देश:
बाहरी व्यास 36 मिमीपाउडर धातु विज्ञान
| आवास सामग्री | आउटपुट पर असर | रेडियल लोड ((फ्लैंज से 10 मिमी) N | शाफ्ट अक्षीय भार ((N) | शाफ्ट प्रेस-फिट बल अधिकतम ((एन) | शाफ्ट का रेडियल प्ले ((मिमी) | शाफ्ट का थ्रस्ट प्ले ((मिमी) | कोई भार नहीं होने पर प्रतिक्रिया (°) |
| पाउडर धातु विज्ञान | आस्तीन वाले असर | ≤ 120 | ≤ 80 | ≤ 500 | ≤0.03 | ≤0.1 | ≤1.5 |
| कमी अनुपात | नामित सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन ((g) | गियर ट्रेनों की संख्या |
| चौथाई | 0.3 | 1.0 | ८१% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1.2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2.5
|
7.5 | ६५% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
यांत्रिक आयाम
बाहरी व्यास 36 मिमीजस्ता मिश्र धातु
| आवास सामग्री | आउटपुट पर असर | रेडियल लोड ((फ्लैंज से 10 मिमी) N | शाफ्ट अक्षीय भार ((N) | शाफ्ट प्रेस-फिट बल अधिकतम ((एन) | शाफ्ट का रेडियल प्ले ((मिमी) | शाफ्ट का थ्रस्ट प्ले ((मिमी) | कोई भार नहीं होने पर प्रतिक्रिया (°) |
| जस्ता मिश्र धातु |
छिद्रित ढक्कन |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| कमी अनुपात | नामित सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन ((g) | गियर ट्रेनों की संख्या |
| 1/12 | 0.3 | 1.0 | ८१% | 26.8 | 100 | 1 |
यांत्रिक आयाम
बाहरी व्यास 42 मिमीपाउडर धातु विज्ञान
| आवास सामग्री | आउटपुट पर असर | रेडियल लोड ((फ्लैंज से 10 मिमी) N | शाफ्ट अक्षीय भार ((N) | शाफ्ट प्रेस-फिट बल अधिकतम ((एन) | शाफ्ट का रेडियल प्ले ((मिमी) | शाफ्ट का थ्रस्ट प्ले ((मिमी) | कोई भार नहीं होने पर प्रतिक्रिया (°) |
| पाउडर धातु विज्ञान | आस्तीन वाले असर | ≤ 120 | ≤ 80 | ≤ 500 | ≤0.03 | ≤0.1 | ≤1.5 |
| कमी अनुपात | नामित सहिष्णुता टोक़ (एनएम) | अधिकतम क्षणिक सहिष्णुता टोक़ (एनएम) | दक्षता% | लंबाई (मिमी) | वजन ((g) | गियर ट्रेनों की संख्या |
| चौथाई | 1.0 | 3.0 | ८१% | 32.5 | 170 | 1 |
| 1/6 | ||||||
| यहोवा का वचन, 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
६५%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/12 | ||||||
| 1/15 | ||||||
| 1/216 | 10 | 30 | ६५% | 60.1 | 267 |
यांत्रिक आयाम
